Astm a182 f5法兰制造商

合金钢法兰制造商在印度

参考AS法兰标准尺寸，低价购买合金钢搭接法兰。

凸缘可以被描述为用于连接形成管道系统的不同组件的方法。它还用于加强或扩散管道系统中的负荷。法兰有助于轻松维护清洁管道系统。我们是顶部之一合金钢法兰制造商在印度其产品用于各亚博下载安装苹果手机版种行业。我们生产ASME B16.5 AS法兰它们提供了一些有趣的功能，使它们在各个行业都很受欢迎。一些性质2129法兰由我们制作的是:

  1. 它具有有效的磨料涂层

  2. 这些法兰是防篡改和保护

  3. 它们是用足够的优质材料制成的

  4. 它们在给定的应用程序中有效地执行

  5. 这些都是针对不同的组件进行测试，只有通过测试才能提供给我们的客户。

我们有很多不同的法兰，比如合金钢搭接法兰、滑接法兰、盲法兰等。我们确保我们的每一个产品，包括亚博下载安装苹果手机版法兰上的合金钢滑块，寿命长，光洁度好，保持尺寸精度。此外，我们创建一个合金钢焊接颈法兰它的形状和大小是可定制的。客户如有任何要求，可直接亚博手机网页版与我们联系低合金钢盲法兰或任何其他管道配件。

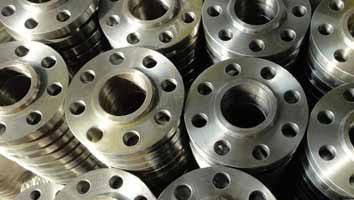

合金钢法兰

合金钢法兰

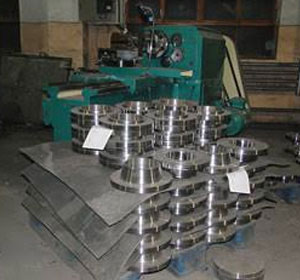

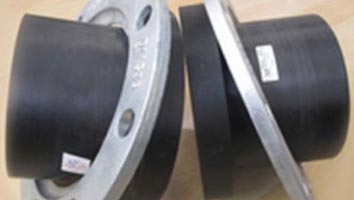

合金钢搭接法兰

合金钢搭接法兰

法兰上的合金钢卡瓦

法兰上的合金钢卡瓦

Chrome魔草法兰

Chrome魔草法兰

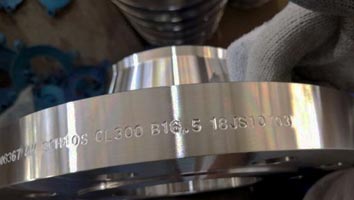

合金钢焊接颈法兰

合金钢焊接颈法兰

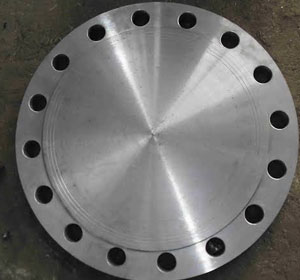

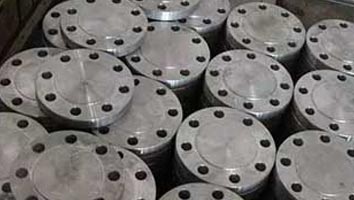

合金钢盲法兰

合金钢盲法兰


表的内容

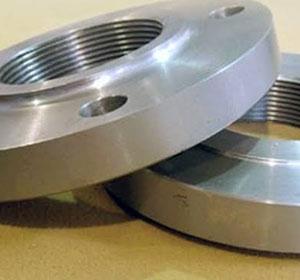

合金钢螺纹法兰

在您在印度的法兰购买低合金钢滑动之前检查更新价格并检查铬钼法兰材料规格。


ASME B16.5的规范列表为法兰

规格表： 合金钢法兰
ADNOC认可的标准制造商 ASME B16.36, DIN, AWWA C207, B16.47系列A & B, BS1560-3.1, EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, MSS S44, IS 2062, ISO70051, API, API7S-43, ANSI/ASME B16.5, API7S-15
温度额定值 150lb ~ 2500lb
面对类型细节 凸面，大舌，大内阴和小内阴，槽和小内阴，RTJ，平面，搭接面。
锻造材料 采购产品不锈钢，合金钢，碳钢，双相钢和超级双相钢，铸铁，铬镍铁合金，低碳钢，哈氏合金，铜镍，锻铁。
厚度 NPS≤18
法兰高温 150类或400°c(750°F)以上
JIS标准 5万，1万，4万，16万2万3万，6万3千
最畅销产品亚博下载安装苹果手机版 搭接，承插，盲板，螺纹，焊接颈，套接
购买管道连接的法兰 电厂工业
食品加工及制造业
水厂系统
核能的应用
市政管道系统
化石燃料发电厂
石油和天然气工业
在城市下面持有大量股票 维萨卡帕特南、哈兹拉、朱拜勒、泗水、古尔加翁、孟买、勒克瑙、孟买、达卡、迈苏鲁、科钦、昌迪加尔、安伯纳特、巴鲁、印多尔、那格浦尔、墨尔本、开罗、Ho pimprii - chinchwad、Ahmedabad、Vadodara、Ajman、Vung Ludhiana、上海、芝加哥、釜山、塔纳、曼谷、亚历山德里亚、阿布扎比、波哥大、悉尼、古瓦哈蒂、诺伊达、吉隆坡、圣地亚哥，赖布尔，伊斯坦布尔，首尔，迪拜，郑州，帕尼帕特，阿布米兰，德里，沙迦，普昌，维拉，拉杰果德，休斯顿，多哈，霍巴尔，德黑兰，卡利安，瓦赛瓦皮，巴黎，德里，新加坡，新佛卡拉奇，城市，阿拉姆，班加罗尔，雅加达，吉达，海德拉巴，加尔各答，Al Ghaziabad, Baku, Dombivli, Paulo, tiruchirapalli, Jamnagar, Secunderabad，拉各斯，珀斯、圣卡尔加里、安克雷什瓦、巴特那、阿格拉、河内、明头、哥印拜陀、法里达巴德、马德里、浦那、杭州、博帕尔、沙巴淡、詹谢普尔、北京、新达曼、苏拉特、新斋浦尔、哥打、阿姆斯特丹、纳希克、布里斯班、小山。
制作类型 板/锻造/螺纹
孔径 NPS≤10
尺寸图表 (1/2”)(48)
制造过程
  • 热处理/加工/锻造

印度合金钢法兰价格表

描述 印度卢比价格(每件)
合金钢插座焊接法兰
3/4“x 150＃x sch xs 100.00
1“x 150＃x sch xs 140.00
1-1 / 2“x 150＃x sch xs 200.00
2 x 150# x SCH x x 250.00
1 x 300# x SCH x 260.00
尺寸:1-1/2 x 300 x SCH x 300.00
合金钢盲法兰
3/4 X 150 # 100.00
1 X 150 # 120.00
1 - 1/2×150 # 200.00
2 x 150＃ 240.00
3 x 150＃ 350.00.
4 X 150 # 700.00
6 X 150 # 1100.00
8 x 150＃ 1700.00
10 x 150＃ 2500.00
12 x 150＃ 3000.00
法兰上的合金钢滑块
2 x 150＃ 210.00
3 x 150＃ 350.00.
4 X 150 # 550.00
6 X 150 # 700.00
8 x 150＃ 1500.00
10 x 150＃ 2100.00
合金钢焊接颈法兰
2 x 150# x SCH STD 400.00
3 x 150＃x sch std 600.00
4 x 150＃x sch std 700.00
6 x 150# x SCH STD 1400.00
8 x 150# x SCH STD 2300.00
10 x 150# x SCH STD 3700.00
12 x 150# x SCH STD 4300.00

亚博app赌博怎么赢钱Rajendra管道和配件作为法兰制造商在印度。请致电+91(22)- 6743 8321或drop an Email toinfo@rpfindia.com.．

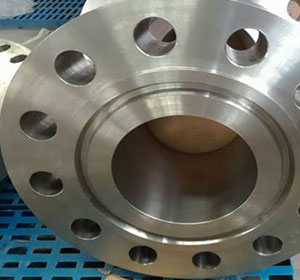

合金钢圈接头法兰尺寸图表

合金钢圈接头法兰尺寸图表


普通管尺寸（NPS） 外面的法兰（o.d.） 法兰的厚度 凸面直径 基径轮毂 Lengtd TDRU枢纽 生和直径 轮毂在斜面直径 圆角半径 插座Deptd.
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松(搭接) SWRF(插座) 松(搭接)
O 问 R X Y Y Y W B H r Z
1／2 3-1 / 2 7/16 1-3 / 8. 1-3 / 16. 1-7/8 5/8 5/8 .88 .90 .84 1／8 3／8
3／4 3-7/8 1／2 1-11/16 1 - 1/2 2-1 / 16. 5/8 5/8 1.09 1．11 1．05 1／8 7/16
1 4-1/4 9／16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1／8 1／2
1 1/4 4-5/8 5/8 2-1 / 2 2-5/16 2-1 / 4. 13/16 13/16 1．70 1.72 1.66 3/16 9／16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7/8 7/8 1.95 1．97 1.90 1／4 5/8
2 6 3／4 3-5 / 8. 3-1/16 2-1 / 2 1 1 2.44 2.46 2．38 5/16 11/16
2-1 / 2 7 7/8 4-1/8 3-9/16 2-3 / 4. 1-1/8 1-1/8 2.94 2.97 2．88 5/16 3／4
3. 7-1 / 2 15/16 5 4-1/4 2-3 / 4. 1-3 / 16. 1-3 / 16. 3.57 3.60 3．50 3／8 13/16
3-1 / 2 份81/2 15/16 5-1 / 2 4-13 / 16. 2-13/16 1 1/4 1 1/4 4.07 4．10 4．00 3／8 7/8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4．50 7/16 15/16
5 10 15/16 7.5/16 6-7 / 16. 3-1 / 2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 份81/2 7-9 / 16. 3-1 / 2 1-9/16 1-9/16 6.72 6.75 6.63 1／2 1-1 / 16.
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3 / 4. 1-3 / 4. 8.72 8.75 8.63 1／2 1 1/4
10 16 1-3 / 16. 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1／2 1-5/16
12 19 1 1/4 15 14-3/8 4 1/2 2-3/16 2-3/16 12.88 12.92 12.75 1／2 1-9/16
14 21 1-3 / 8. 16-1/4 15-3/4 5 2-1 / 4. 3-1 / 8. 14.14 14.18 14.00 1／2 1-5 / 8.
16 23-1/2 1-7/16 18-1 / 2 18 5 2-1 / 2 3-7/16 16.16 16.19 16.00 1／2 1-3 / 4.
18 25 1-9/16 21 19-7/8 5-1 / 2 2-11/16 3-13/16 18.18 18.20 18.00 1／2 1-15/16
20. 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1／2 2-1 / 8.
24 32 1-7/8 27-1/4 26-1/8 6 3-1 / 4. 4-3/8 24.25 24.25 24.00 1／2 2-1 / 2

凸缘钢板上的低合金钢板

NPS(公称管径) SORF（滑上） 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF(盲) WRNR（焊接颈部）
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11.5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 １６．５
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285. 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

铬钼法兰额定压力表

ASTM A182合金钢法兰 额定压力和温度
温度°F. 符合ASME B16.5标准 300级符合ASME B16.5 根据ASME B16.5等级400 按照ASME B16.5规定的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20到100. 275 720. 960. 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720. 1080 1620 2700 4500
400 190 495 660 995 1490 2485. 4140
500. 170 465 620 930. 1395 2330 3880
600 140 435 580 875 1310. 2185 3640
650 125 430 575 860 1290 2150 3580.
700 110 425 565 850 1275 2125 3540.
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015年 3360
850 65 395 530 790 1190 1980年 3300
900 50 390 520 780 1165. 1945年 3240
950. 35 380 510 765 1145. 1910 3180
1000 20. 320 430 640 965. 1605 2675
1050 20. 310 410 615 925. 1545. 2570
1100 20. 255 345 515 770 1285 2145
1150. 20. 200 265 400 595 995 1655
1200 20. 155 205 310 465 770 1285
1250 20. 115 150 225 340 565 945.
1300 20. 85 115 170 255 430 715.
1350. 20. 60 80 125 185 310 515
1400 20. 50 65 95 145 240 400
1450 15 35 45 70 105 170 285.
1500 10 25 35 55 80 135 230

AISI 4130法兰尺寸表

标准尺寸 尺寸 ASME B16.5合金钢法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 400级 类600 900级 类1500 2500级
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11.1 9／16 14．3 9／16 14．3 9／16 14．3 7/8 22.2 7/8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 5/8 15.9 5/8 15.9 5/8 15.9 7/8 22.2 7/8 22.2 7/8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12．7 5/8 15.9 5/8 15.9 5/8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 3／4 19 3／4 19 3／4 19 7/8 22.2 7/8 22.2 7/8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5/8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 1 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
1 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7/8 22.2 7/8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 ．15.9 7/8 22.2 7/8 22.2 7/8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1. 6 1/2 165.1. 6 1/2 165.1. 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7/8 22.2 1 25.4 1 25.4 1 1/2 38.1 1 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1. 6 1/2 165.1. 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7/8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7/8 22.2 7/8 22.2 7/8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

合金钢焊接颈法兰厚度

ANSI B16.5法兰壁厚
普通管尺寸（NPS） O.D. (Daimeter之外) SCH 10. SCH 20. SCH 30. STD墙外尺寸 SCH 40. SCH 60. 外径Hvy外径 附表80. 附表100. 附表120. 附表140. 附表160. XX Hvy
½ 0．84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0.25 0.358
1¼ 1.66 0.109 ．.. ．.. 0.14 0.14 ．.. 0.191 0.191 ．.. ．.. ．.. 0.25 0.382
1½. 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0.12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0.12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½. 4 0.12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0.12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 ０．７５
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0.25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0.25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0.18 0.25 0.33 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0.25 0.312 0.375 0.375 0.438 0.594 0．5 ０．７５ 0.938 1.094 1．25 1.406. ．..
16 16 0.25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0.25 0.312 0.438 0.375 0.562 ０．７５ 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0.25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0.25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. .... .... .... ....
24 24 0.25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ....
26 26 .... .... .... 0.375 .... .... 0．5 .... .... .... .... .... ....
30. 30. 0.312 0．5 0.625 0.375 .... .... 0．5 .... .... .... .... .... ....
36 36 0.312 0．5 0.625 0.375 ０．７５ .... 0．5 .... .... .... .... .... ....
40 40 .... .... .... 0.375 .... .... 0．5 .... .... .... .... .... ....
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

高AS 2129法兰公差公式

ASME B16.5 公差表
一个 O.D.（外径）
  • 当O.D.（外径）为24“或更少：±1/16”（1.6毫米）
  • 当O.D.（外径）超过24“：±1/8”（3.2毫米）
D 内径(身份证)
  • 10“更小：±1/32”（0.8毫米）
  • 12"至18":+1/8" (3.2 mm)
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16“凸起面部：±1/32”（0.8毫米）
  • 1/4“RF（凸起面），T / G（舌和沟槽），（男性和雌性），（M / F）：±1/64”（0.4毫米）
J 底座的枢纽直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当集线器底有超过24“：±1/8”（3.2毫米）
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆螺栓：±1/16“（1.6毫米）
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圈相对于面对的偏心态
  • 2 1/2“和较小±1/32”（0.8 mm）最大值
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 中心的长度
  • 10“更小：±1/16”（1.6毫米）
  • 12"及以上:±1/8" (3.2 mm)

合金钢焊接颈法兰的螺栓和螺柱图，我们的制造商和供应高AS 2129法兰与即时交货。


合金钢盲法兰螺栓图表

150#法兰符合ANSI B16.5 300＃法兰根据ANSI B16.5 600#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4 RF. 环槽面
1／2 4 0．50 2-1 / 4. - - - - - - 4 0．50 2-1 / 2 3. 4 0．50 3. 3.
3／4 4 0．50 2-1 / 2 - - - - - - 4 0．63 3. 3-1 / 2 4 0．63 3-1 / 2 3-1 / 2
1 4 0．50 2-1 / 2 3. 4 0．63 3. 3-1 / 2 4 0．63 3-1 / 2 3-1 / 2
1 1/4 4 0．50 2-3 / 4. 3-1 / 4. 4 0．63 3-1 / 4. 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 2-3 / 4. 3-1 / 4. 4 ０．７５ 3-1 / 2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1 / 4. 3-3/4 8 0．63 3-1 / 2 4 8 0．63 4-1/4 4-1/4
2-1 / 2 4 0．63 3-1 / 2 4 8 ０．７５ 4 4 1/2 8 ０．７５ 4-3 / 4. 4-3 / 4.
3. 4 0．63 3-1 / 2 4 8 ０．７５ 4-1/4 4-3 / 4. 8 ０．７５ 5 5
3-1 / 2 8 0．63 3-1 / 2 4 8 ０．７５ 4-1/4 5 8 0.88 5-1 / 2 5-1 / 2
4 8 0．63 3-1 / 2 4 8 ０．７５ 4 1/2 5 8 0.88 5-3 / 4. 5-3 / 4.
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3 / 4. 5-1 / 4. 8 1．00 6-1 / 2 6-1 / 2
6 8 ０．７５ 4 4 1/2 12 ０．７５ 4-3 / 4. 5-1 / 2 12 1．00 6-3 / 4. 6-3 / 4.
8 8 ０．７５ 4-1/4 4-3 / 4. 12 0.88 5-1 / 2 6 12 1.13 7-1 / 2 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1 / 4. 6-3 / 4. 16 1．25 份81/2 份81/2
12 12 0.88 4-3 / 4. 5-1 / 4. 16 1.13 6-3 / 4. 7-1 / 4. 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1 / 4. 5-3 / 4. 20. 1.13 7 7-1 / 2 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1 / 4. 5-3 / 4. 20. 1．25 7-1 / 2 8 20. １．５０ 10 10
18 16 1.13 5-3 / 4. 6-1 / 4. 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1 / 4. 6-3 / 4. 24 1．25 8 8-3/4 24 1.63 11-1/4 已经降至11
24 20. 1．25 6-3 / 4. 7-1 / 4. 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺柱长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度
1/4 RF. 环槽面 1/4 RF. 环槽面 1/4 RF. 环槽面
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3 / 4. 4-3 / 4.
3／4 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 5-1 / 2 5-1 / 2
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 5-1 / 2 5-1 / 2 4 1．00 5-1 / 2 5-1 / 2 4 1.13 6-3 / 4. 6-3 / 4.
2 8 0.88 5-3 / 4. 5-3 / 4. 8 0.88 5-3 / 4. 5-3 / 4. 8 1．00 7 7
2-1 / 2 8 1．00 6-1 / 4. 6-1 / 4. 8 1．00 6-1 / 4. 6-1 / 4. 8 1.13 7-3/4 8
3. 8 0.88 5-3 / 4. 5-3 / 4. 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3 / 4. 6-3 / 4. 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 7-1 / 2 7-1 / 2 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 7-1 / 2 7-3/4 12 1.38 10-1/4 10 1/2 8 2.00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 已经降至11 11-3/4 12 2.00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2.00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3 / 4. - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 已经降至11 16 2．50 17-1 / 2 18-1 / 2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2.00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1 / 4. 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

印度孟买合金钢盲法兰和AS 4087法兰供应商和制造商的垫圈尺寸表。

AS 4087法兰垫圈尺寸表

正常管尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
1 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6.50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4．50 6.875. 7.125 7.00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625. 16.50 18.00 19.625.

检查ASTM A182低合金钢管法兰压力容器和压力额定值的合金钢螺纹凸缘厚度计算。

合金钢螺纹法兰等效图

合金钢材料组 法兰的名字 类型的法兰 偶尔数 锻造规范 铸造当量规格 喧嚣数量 喧嚣WNR。数量 申请
合金钢法兰 魔草钢 C-1/2Mo K12822 cl2 A182-F1 A217-WC1 15M03 1.5415 最高可达470ºC*(875ºF)
Chrome Moly. 1.1 / 4CR-1 / 2MO K11572 ASTM A182 F11 2级法兰 A217-WC6 13 crm044 1.7335. 高达593ºC(1100ºF)
2.1 / 4 cr-1mo K21590 ASTM A182 F22 3级法兰 A217-WC9 10 crm0910 1.7380 高达593ºC（1100ºF），HP Steam
5Cr-1 / 2Mo K41545 ASTM A182 F5法兰 A217-C5 12 crmo195 1.7362 高温炼油厂
9 cr-1mo K90941. ASTM A182 F9法兰 A217-C12 x12 CrMo 9 1 1.7386 高温腐蚀炼油厂服务
9 cr-1mo-v ASTM A182 F91法兰 A217-C12A x10 CrMoVNb 9 1 1.4903 高压蒸汽

ASTM A182合金钢管法兰化学图

合金钢元素的性能 低至法兰 介质为法兰
ASTM A182 F11 2级法兰 ASTM A182 F22 3级法兰 ASTM A182 F5法兰 ASTM A182 F9法兰
碳 0.10 - -0.20 0.05-0.15. 0.15马克斯。(最大) 0.15马克斯。(最大)
锰 0.30 - -0.80 0.30 - -0.60 0.30 - -0.60 0.30 - -0.60
磷马克斯。(最大) 0.040 0.040 0.03 0.030
硫马克斯。(最大) 0.040 0.040 0.03 0.030
硅 0.50 - -1.00 0.50马克斯。(最大) 0.50马克斯。(最大) 0.50 - -1.00
镍最大。(最大) - - - - - - - - - - - - 0．50 - - - - - -
铬 1.00 - -1.50 2.00 - -2.50 4.00 - -6.00 8.0 - -10.0
钼 0.44 - -0.65 0.87 - -1.13 0.44 - -0.65 0.90 - -1.10
OPPER马 - - - - - - - - - - - - - - - - - - - - - - - -
钶MAX。(最大) - - - - - - - - - - - - - - - - - - - - - - - -
最大的vandium。(最大) - - - - - - - - - - - - - - - - - - - - - - - -
拉伸强度psi（mpa） 70000 (485) 75000 (515) 70000 (485) 85000 (585)
屈服强度最小值 40000 (275) 45000 (310) 40000 (275) 55000 (380)
延伸率2”% min(最小值) 20. 20. 20. 20.
减少面积％分钟。（最低限度） 30. 30. 35 40
硬度(HB)最大* 143 ~ 207 156〜207 143 ~ 217 179 ~ 217

合金钢法兰机械性能

合金钢的等级 抗拉强度 屈服强度(偏移量0.2%) 伸长
ASTM / ASME A182 F1 275 485 20％
ASTM A182 F5法兰 275 485 20％
ASTM A182 F9法兰 380 585 20％
ASTM A182 F11法兰 205 415 20％
ASTM A182 F12法兰 275 485 20％
ASTM A182 F22法兰 205 415 20％
ASTM A182 F91法兰 380 585 20％


可用等级的合金钢管法兰

ASTM A182 F5法兰
ASTM A182 F5法兰
ASTM A182 F9法兰
ASTM A182 F9法兰
ASTM A182 F11法兰
ASTM A182 F11法兰
ASTM A182 F22法兰
ASTM A182 F22法兰
ASTM A182 F91法兰
ASTM A182 F91法兰

印度最可靠的合金钢法兰制造商类型

合金钢盲法兰
合金钢盲法兰
合金钢焊接颈部法兰
合金钢焊接颈部法兰

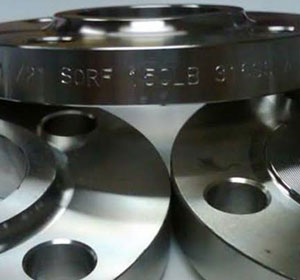

法兰上的合金钢卡瓦
法兰上的合金钢卡瓦

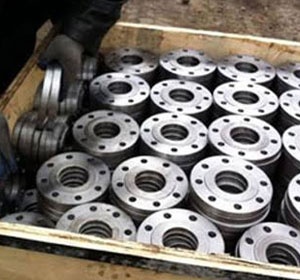

合金钢插座焊接法兰
合金钢插座焊接法兰

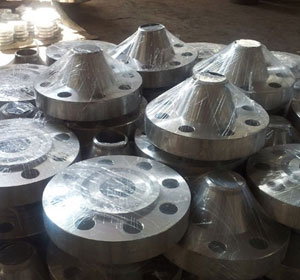

合金钢舌槽法兰
合金钢舌槽法兰

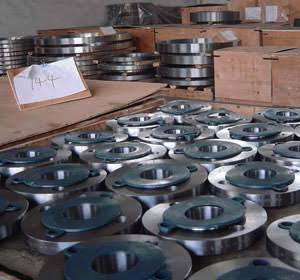

合金钢异径法兰
合金钢异径法兰
合金钢板法兰
合金钢板法兰
合金钢环型连接法兰
合金钢环型连接法兰

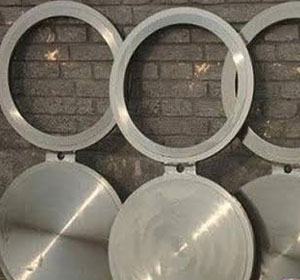

合金钢眼镜盲法兰
合金钢眼镜盲法兰
合金钢螺纹法兰
合金钢螺纹法兰
合金钢搭接法兰
合金钢搭接法兰
合金钢长焊接颈法兰
合金钢长焊接颈法兰

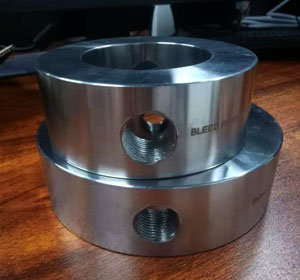

合金钢流血戒指
合金钢流血戒指

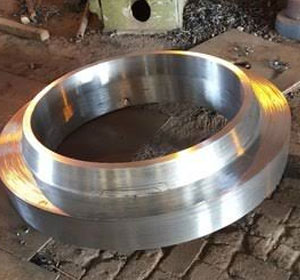

合金钢锻造法兰
合金钢锻造法兰
合金钢凸面法兰
合金钢凸面法兰


我们提供了一系列全面的合金钢法兰，到了以下位置：

150类，4英寸，SCH 10, ANSI B16.5，合金钢搭接法兰 新加坡，南非，巴林
8英寸，300级，合金钢法兰卡瓦 英国，澳大利亚，菲律宾，尼日利亚
150磅，10英寸，SCH 20，RF​​，Chrome Moly Flanges 阿联酋，香港，阿曼，马来西亚
300LB, SCH 20, 4英寸，凸面，合金钢焊接颈法兰 孟加拉国，马来西亚，芬兰，美国
SCH 30, FF, 150磅级，6英寸，合金钢盲法兰 科威特，南非，沙特阿拉伯（KSA），巴西

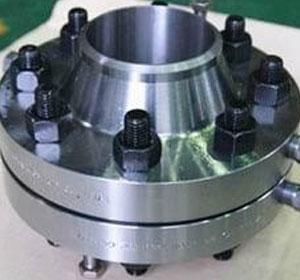

8英寸，射频端，SCH 20, 300#，合金钢孔板法兰 俄罗斯，马来西亚，荷兰，迪拜

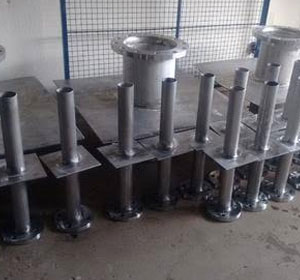

SCH 120, RF, 12英寸，2500级，合金钢水坑法兰 英国，墨西哥，埃及，西班牙
2500lb, ASA B16.5, RF, 6英寸，合金钢锻造法兰 Ellington - 公寓，波兰，英国，加拿大
16英寸，射频，ASME B16.47，合金钢凸面法兰 马来西亚，菲律宾，加拿大，新加坡
PN16, DN80, EN1092-2, RF，合金钢承插焊接法兰 伊朗，智利，新加坡，意大利
600类，RF, STD, dn200，锻造合金钢异径法兰 挪威、土耳其、阿拉伯联合酋长国(阿联酋)、马来西亚
AMSE B16.5, SCH 30S, 2英寸，合金钢板法兰 马来西亚，欧洲，英国，阿联酋
ASME B16.5,900LB，合金钢环型接头法兰 比利时，菲律宾，达曼-KSA，印度尼西亚。
bs10 D级，16英寸，标准孔，合金钢螺纹法兰 泰国，欧洲，卡塔尔，法国。
1500类，ANSI B16.5, 2英寸射频，合金钢眼镜盲法兰 泰国，德国，马来西亚，捷克
EN 10204, 6英寸RF, SCH 12，合金钢螺纹法兰 加拿大，马来西亚，菲律宾，新加坡
300级，ASME B16.5,8英寸，RF，ASTM A182低合金钢法兰 欧洲，日本，罗马尼亚，马来西亚
bs10表E, Sch 20, 1500级，10英寸，合金钢锻造法兰 哥伦比亚，瑞典，中国，马来西亚
2500级，14英寸，SCH 120，合金钢A182法兰 英国-英国，欧洲，阿联酋，马来西亚
