MSS SP-44焊接颈法兰900lbs工作压力，ASME B16.5 900级法兰规范图。
ASME B16.5 900级法兰
EN 1092-2 900磅盲法兰
DIN 900#焊接颈部法兰
900级不锈钢法兰尺寸
| 公称尺寸 | 外径 (OD) |
最小厚度。 (T) |
射频迪亚。 (右) |
不。螺栓孔 | 孔直径 | 螺栓圆 (BC) |
所以孔ID (某人) |
* WN内径 (WB) |
迪亚。中心基地 (HB) |
迪亚。中心前 (HT) |
所以激光 (SL) |
WN激光 (王) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3. | 9.50 | 1.50 | 5.00 | 8 | 1.00 | 7.50 | 3.57 | * | 5.00 | 3.50 | 2.12 | 4.00 |
| 4 | 11.50 | 1.75 | 6.19 | 8 | 1.25 | 9.25 | 4.57 | * | 6.25 | 4.50 | 2.75 | 4.50 |
| 5 | 13.75 | 2.00 | 7.31 | 8 | 1.38 | 11.00 | 5.66 | * | 7.50 | 5.56 | 3.12 | 5.00 |
| 6 | 15.00 | 2.19 | 8.50 | 12 | 1.25 | 12.50 | 6.72 | * | 9.25 | 6.63 | 3.38 | 5.50 |
| 8 | 18.50 | 2.50 | 10.63 | 12 | 1.50 | 15.50 | 8.72 | * | 11.75 | 8.63 | 4.00 | 6.38 |
| 10 | 21.50 | 2.75 | 12.75 | 16 | 1.50 | 18.50 | 10.88 | * | 14.50 | 10.75 | 4.25 | 7.25 |
| 12 | 24.00 | 3.12 | 15.00 | 20. | 1.50 | 21.00 | 12.88 | * | 16.50 | 12.75 | 4.63 | 7.88 |
| 14 | 25.25 | 3.38 | 16.25 | 20. | 1.63 | 22.00 | 14.14 | * | 17.75 | 14.00 | 5.12 | 8.38 |
| 16 | 27.75 | 3.50 | 18.50 | 20. | 1.75 | 24.25 | 16.16 | * | 20.00 | 16.00 | 5.25 | 8.50 |
| 18 | 31.00 | 4.00 | 21.00 | 20. | 2.00 | 27.00 | 18.18 | * | 22.25 | 18.00 | 6.00 | 9.00 |
| 20. | 33.75 | 4.25 | 23.00 | 20. | 2.13 | 29.50 | 20.20 | * | 24.50 | 20.00 | 6.25 | 9.75 |
| 24 | 41.00 | 5.50 | 27.25 | 20. | 2.63 | 35.50 | 24.25 | * | 29.50 | 24.00 | 8.00 | 11.50 |
BS 4504 900lb级法兰工作压力
| 温度(F°) | ASME B16.5 900级法兰 |
| < 100 | 2220 |
| 200 | 2035 |
| 300 | 1965 |
| 400 | 1900 |
| 500 | 1810 |
| 600 | 1705 |
| 650 | 1650 |
| 700 | 1590 |
| 750 | 1520 |
| 800 | 1235 |
| 850 | 955 |
| 900 | 690 |
| 950 | 410 |
| 1000 | 255 |
ASME B16.5 900级法兰规范
| 标准规范: | ASME B16.5 900级法兰 |
|---|---|
| 生产技术 |
|
| 法兰标准 | API, ISO, UNI, EN-1092, ANSI/ASME B16.5, IS 2062, EN1092, API7S-43, API7S-15, B16.47系列A和B, ASME B16.48, AWWA C207, BS4504, API605, MSS S44, ISO70051, ASME B16.36, DIN, BS1560-3.1 |
| 尺寸图 | 1/2 "至48” |
| 材料 | 碳钢，合金钢，低碳钢，不锈钢，双相钢和超级双相钢，锻铁，铬镍铁合金，哈氏合金，铜镍，铸铁。 |
| 法兰温度高 | 超过200°C(400°F)的150磅或超过400°C(750°F) |
| 法兰温度低 | -29°C以上(−20°F) |
| 日本标准 | 5公里，10公里，40公里，16公里，20公里，30公里，63公里 |
| 最常见的类型 | 螺纹/螺纹/锻造/钢板 |
| ASME和ANSI法兰类型 | 螺纹，承插焊，滑接，焊颈，盲，搭接 |
| 工业用法兰 | 食品加工制造 市政及自来水管道系统 发电厂和核动力工业 |
| 制造业的形状 | 凸面，搭接面，RTJ, FF，大舌槽和小舌槽，大公母和小公母 |
| 法兰厚度 | NPS≤18 |
| 法兰内径 | NPS≤10 |
| ASME B16.5评级 | 150, 300, 400, 600, 900, 1500, 2500 |

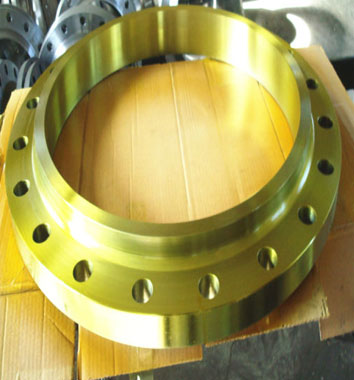

螺栓尺寸:ASME B16.47系列A, 900#法兰，碳钢900磅法兰供应商在印度孟买，EN 1092-1 02型900级管道法兰库存。
AWWA C207 900# RTJ法兰螺栓尺寸
|
ASME B16.5 900级法兰 |
||||
|---|---|---|---|---|
| NPS | #螺栓或螺栓 | 螺柱或螺栓直径 | 螺栓的长度 | |
| 1/16的射频 | 环槽面 | |||
| 1/2 | 4 | 0.50 | 2 | - |
| 3/4 | 4 | 0.50 | 2 - 1/2 | - |
| 1 | 4 | 0.50 | 2 - 1/2 | 3. |
| 1 1/4 | 4 | 0.50 | 4 | 3-1/4 |
| 1 - 1/2 | 4 | 0.50 | 4 | 3-1/4 |
| 2 | 4 | 0.63 | 3-1/4 | 3-3/4 |
| 2 - 1/2 | 4 | 0.63 | 3 - 1/2 | 4 |
| 3. | 4 | 0.63 | 3 - 1/2 | 4 |
| 3 - 1/2 | 8 | 0.63 | 3 - 1/2 | 4 |
| 4 | 8 | 0.63 | 3 - 1/2 | 4 |
| 5 | 8 | 0.75 | 3-3/4 | 4-1/4 |
| 6 | 8 | 0.75 | 4 | 4 1/2 |
| 8 | 8 | 0.75 | 4-1/4 | 4-3/4 |
| 10 | 12 | 0.88 | 4 1/2 | 5 |
| 12 | 12 | 0.88 | 4-3/4 | 5-1/4 |
| 14 | 12 | 1.00 | 5-1/4 | 5-3/4 |
| 16 | 16 | 1.00 | 5-1/4 | 5-3/4 |
| 18 | 16 | 1.13 | 5-3/4 | 6-1/4 |
| 20. | 20. | 1.13 | 6-1/4 | 6-3/4 |
| 24 | 20. | 1.25 | 6-3/4 | 7-1/4 |
碳钢900级盲法兰价目表
| 描述 | 在印度的价格 |
| 碳钢盲法兰 | |
|---|---|
| 3/4 X 900 # | 250.00 |
| 1 X 900 # | 265.00 |
| 1 - 1/2×900 # | 360.00 |
| 2 X 900 # | 380.00 |
| 3 X 900 # | 500.00 |
| 4 X 900 # | 940.00 |
请注意，这大约是印度ASME B16.5 900级法兰的价格。最后900#法兰的价格清单，请致电+91(22)- 6743 8321或下降电子邮件到info@rpfindia.com。
EN 1092-2 PN16 900lb管道法兰类型
SCh 120, 12英寸，A182 F304，全面，900级Rf法兰
SCh 20,3英寸，ASTM A182 F317L, EN 1092-1 900级孔板法兰
SCh 180, 4英寸，RF, ASTM A182 F316L, 900级盲法兰
Sch 20, 4英寸，A182 310s, 900级凸面法兰
SCh 60, 4英寸，A182 F321, 900级异径法兰
Sch 120, 10英寸，ASTM A105, 900级Rtj法兰
SCH 10, 2英寸，ASTM F316L，焊接颈法兰900级
SCH 80, 8英寸，ASME B16.5承插焊接等级900法兰
Sch 120, 12英寸，A182 F304L, 900级RF法兰
ASME B16.47系列B 900级盲法兰砝码，AWWA C207 900级RF法兰广泛库存。
ANSI B16 5级900法兰最大重量

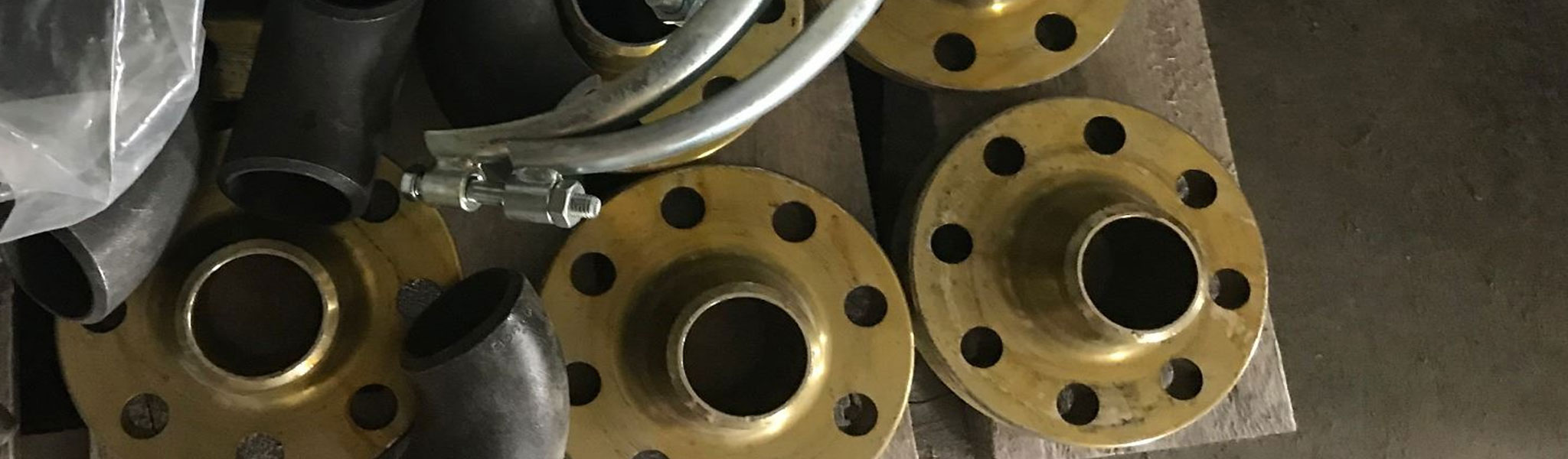

压力容器用900级法兰厚度计算，ANSI B16.5 900级法兰尺寸，单位:MM。
ASME B16.47系列A 900级承插焊接法兰厚度图
| NPS | “一个” (Daimeter之外) |
“B” (厚度) |
“C” 直径(RF) |
“D” (B.C.D.) |
#螺栓 孔 |
直径 螺栓孔 |
从新加坡。 重量 |
| 1/2 " | 3 - 1/2 | 7/16 | 1-3/8 | 2-3/8 | 4 | 5/8 | 2 |
| 3/4” | 3-7/8 | 1/2 | 1-11/16 | 4 | 4 | 5/8 | 2 |
| 1” | 4-1/4 | 9/16 | 2 | 3-1/8 | 4 | 5/8 | 2 |
| 1 1/4” | 4-5/8 | 5/8 | 2 - 1/2 | 3 - 1/2 | 4 | 5/8 | 3. |
| 1 - 1/2” | 5 | 11/16 | 2-7/8 | 3-7/8 | 4 | 5/8 | 3. |
| 2” | 6 | 3/4 | 3-5/8 | 4-3/4 | 4 | 3/4 | 4 |
| 2 - 1/2 " | 7 | 7/8 | 4-1/8 | 半 | 4 | 3/4 | 7 |
| 3" | 5 | 15/16 | 5 | 6 | 4 | 3/4 | 9 |
| 3 - 1/2” | 份81/2 | 15/16 | 半 | 7 | 8 | 3/4 | 13 |
| 4” | 9 | 15/16 | 6-3/16 | 5 | 8 | 3/4 | 17 |
| 5” | 10 | 15/16 | 7-5/16 | 份81/2 | 8 | 7/8 | 20. |
| 6” | 11 | 1 | 份81/2 | 九个半 | 8 | 7/8 | 27 |
| 8” | 13-1/2 | 1-1/8 | 10-5/8 | 11-3/4 | 8 | 7/8 | 47 |
| 10” | 16 | 1-3/16 | 12-3/4 | 14-1/4 | 12 | 1 | 67 |
| 12 " | 19 | 1 1/4 | 15 | 17 | 12 | 1 | 123 |
| 14” | 21 | 1-3/8 | 16-1/4 | 18-3/4 | 12 | 1-1/8 | 139 |
| 16“ | 23-1/2 | 1-7/16 | 18-1/2 | 21-1/4 | 16 | 1-1/8 | 187 |
| 18” | 25 | 1-9/16 | 21 | 22-3/4 | 16 | 1 1/4 | 217 |
| 20” | 27-1/2 | 1-11/16 | 23 | 25 | 20. | 1 1/4 | 283 |
| 24” | 32 | 1-7/8 | 27-1/4 | 29又1/2 | 20. | 1-3/8 | 415 |
EN RTJ盲法兰900级材料等级
| 材料 | 管道 | 配件 | 法兰 | 阀门 | 螺栓和螺母 |
| 碳钢 | A106成绩一 | A234成绩水渍险 | A105 | A216成绩WCB | A193成绩B7 A194成绩2 h |
| A106成绩B | A234成绩由 | A105 | A216成绩WCB | ||
| A106成绩C | A234成绩女警官 | A105 | A216成绩WCB | ||
| 碳钢 合金 高温 |
A335成绩P1 | A234成绩WP1 | F1 A182成绩 | A217成绩WC1 | A193成绩B7 A194成绩2 h |
| A335成绩赛 | A234成绩WP11 | A182成绩到 | A217成绩WC6 | ||
| A335成绩P12 | A234成绩WP12 | A182成绩F12 | A217成绩WC6 | ||
| A335成绩第22位 | A234成绩WP22 | A182成绩——F22 | A217成绩WC9 | ||
| A335成绩P5 | A234成绩WP5 | A182成绩F5 | A217成绩C5 | ||
| A335成绩票数 | A234成绩WP9 | A182成绩F9 | A217成绩C12 | ||
| 碳钢 合金 低温 |
澳大利亚6年级 | A420成绩WPL6 | A350成绩LF2 | A352成绩LCB | 第十七A320的成绩 A194成绩7 |
| 澳大利亚三年级 | A420年级WPL3 | A350年级LF3 | A352年级LC3 | ||
| 奥氏体 不锈钢 钢 |
A312年级TP304 | A403年级WP304 | A182年级F304 | A182年级F304 | A193年级B8 A194 8年级 |
| A312年级TP316 | A403年级WP316 | A182年级F316 | A182 Gr F316 | ||
| A312 Gr TP321 | A403 Gr WP321 | A182 Gr F321 | A182 Gr F321 | ||
| A312 Gr TP347 | A403 Gr WP347 | A182 Gr F347 | A182 Gr F347 | ||
| 执行 | ASME类维度 |
|---|---|
对焊 |
ASNE B16.5 / 16:47尺寸 |
盲目的 |
ASNE B16.5 / 16:47尺寸 |
滑动的 |
ASNE B16.5维度 |
搭接 |
ASNE B16.5维度 |
螺纹 |
ASNE B16.5维度 |
承插焊 |
ASNE B16.5维度 |
长对焊 |
ASNE B16.5维度 |
孔板 |
ASME B16:36维度 |
带双圈的盲板 |
ASME B16:38维度 |
ASME B16.47系列B 900法兰上滑动兼容性图表
C |
锰 |
P |
年代 |
如果 |
铜 |
倪 |
Cr |
莫 |
V |
0.35 |
0.60 - -1.05 |
0.035 |
0.04 |
0.10 - -0.35 |
0.4 |
0.4 |
0.3 |
0.12 |
0.08 |
马克西。 |
- - - - - - |
马克西。 |
马克西。 |
- - - - - - |
马克西。(1) |
马克西。(1) |
马克西。(1 - 2) |
马克西。(1 - 2) |
马克西。 |
不锈钢900级法兰尺寸图，印度孟买按ASME B16.5 900级法兰快速交货。
PN10焊接颈法兰900级尺寸
|
ASME B16.5 900级法兰 |
||||
|---|---|---|---|---|
| NPS | #螺栓或螺栓 | 螺柱或螺栓直径 | 螺栓的长度 | |
| 1/16的射频 | 环槽面 | |||
| 1/2 | 4 | 0.50 | 2 | - |
| 3/4 | 4 | 0.50 | 2 - 1/2 | - |
| 1 | 4 | 0.50 | 2 - 1/2 | 3. |
| 1 1/4 | 4 | 0.50 | 4 | 3-1/4 |
| 1 - 1/2 | 4 | 0.50 | 4 | 3-1/4 |
| 2 | 4 | 0.63 | 3-1/4 | 3-3/4 |
| 2 - 1/2 | 4 | 0.63 | 3 - 1/2 | 4 |
| 3. | 4 | 0.63 | 3 - 1/2 | 4 |
| 3 - 1/2 | 8 | 0.63 | 3 - 1/2 | 4 |
| 4 | 8 | 0.63 | 3 - 1/2 | 4 |
| 5 | 8 | 0.75 | 3-3/4 | 4-1/4 |
| 6 | 8 | 0.75 | 4 | 4 1/2 |
| 8 | 8 | 0.75 | 4-1/4 | 4-3/4 |
| 10 | 12 | 0.88 | 4 1/2 | 5 |
| 12 | 12 | 0.88 | 4-3/4 | 5-1/4 |
| 14 | 12 | 1.00 | 5-1/4 | 5-3/4 |
| 16 | 16 | 1.00 | 5-1/4 | 5-3/4 |
| 18 | 16 | 1.13 | 5-3/4 | 6-1/4 |
| 20. | 20. | 1.13 | 6-1/4 | 6-3/4 |
| 24 | 20. | 1.25 | 6-3/4 | 7-1/4 |
