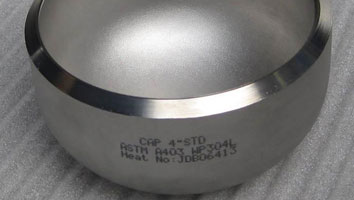

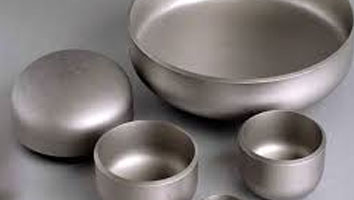

检查MSS SP-75 ANSI / ASME B16.9对接焊端盖重量计算器和端盖尺寸PDF。

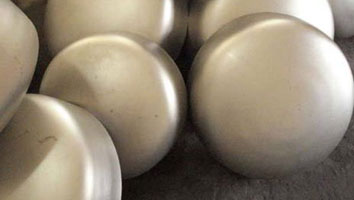

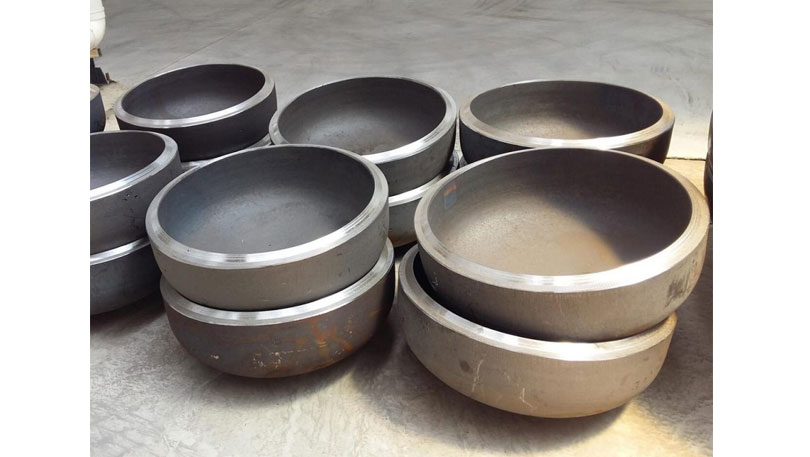

端盖接头在提供防水连接方面非常有用。这些也用于关闭或密封液压或气动管道系统的末端。根据客户的要求，进行ASME B16.9结束帽需求量很大，而且生产规模各异。他们有很大的耐久性，准确性和精确度。的Buttweld End Cap.它由不同的材料制成，可以相应地应用于多种场合。我们生产的产品质量很好不锈钢管帽安全地包装，以便在运输过程中没有损坏。
不同端盖配件的应用
端盖配件由不同的材料组成，它们也具有各种应用。例如，

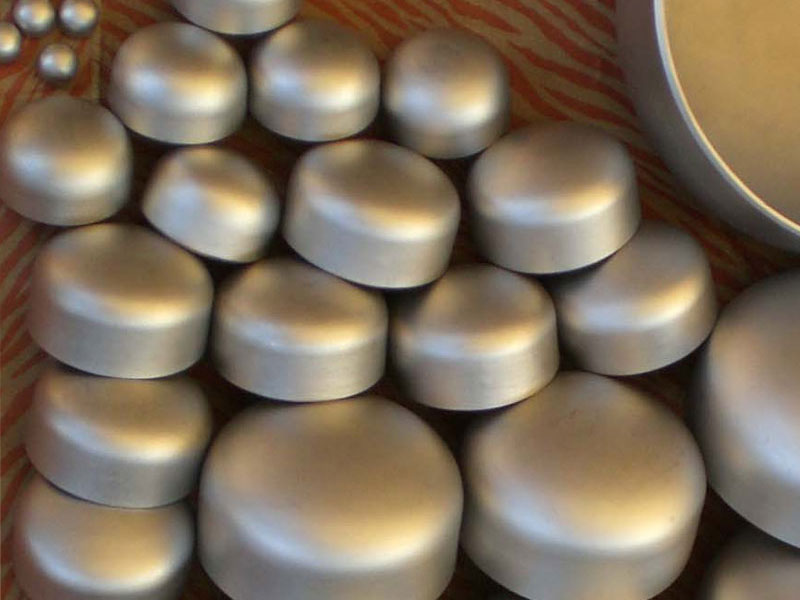

- ●铝合金盖子-这些配件耐腐蚀，也非常耐用。这些端盖非常轻，但可以承受相当大的压力。

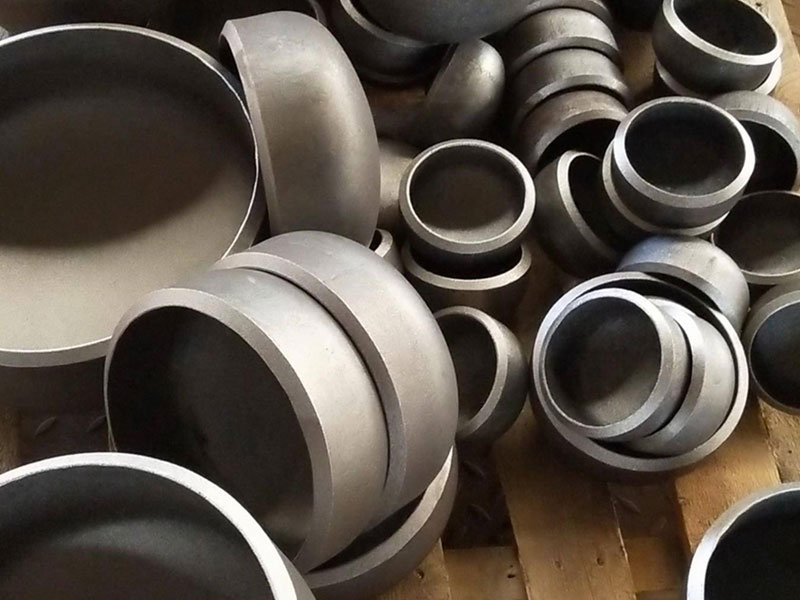

- ●碳钢端盖- 这些是使用优质原料制造的。这些用于连接各种直径的管道。这些端盖在施工，纸张，水泥等行业中受到高度要求。

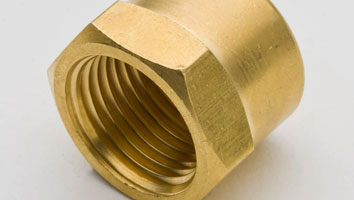

- ●黄铜管端盖-这些是制造不同的形状，适合携带不同的液体和可燃气体。

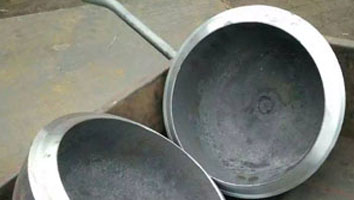

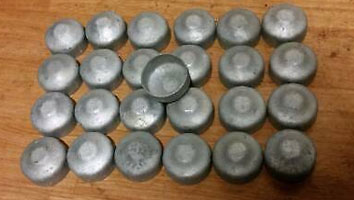

- ●镀锌管端盖- 除了地下线之外，这些应用程序具有广泛的应用。该端盖提供了耐腐蚀和盐的优异抵抗力。

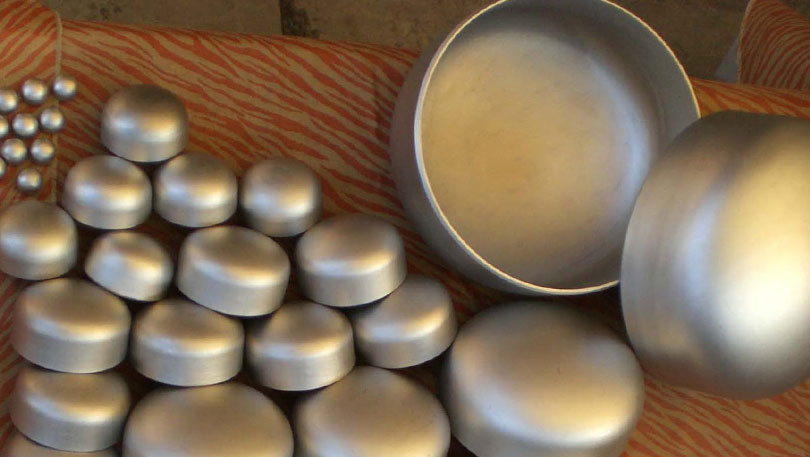

不同的ASME B16.9帽尺寸在此处提供NPS½至NPS 48之间的范围。客户可以选择适合他们需求的最佳选择。

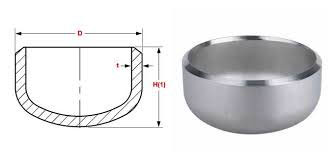

ASME B16.9结束帽尺寸
ASME B16.9结束尺寸 |
|||
| 英寸。 | 毫米 | 高度 | |
| D. | E. | ||
| 1/2 | 15 | 21日,34 | 25,40 |
| 3/4 | 20. | 26,67. | 31,75. |
| 25 | 33岁的40 | 38,10. | |
| 1 1/4 | 32 | 42岁的16 | 38,10. |
| 1又1/2 | 40 | 48,26 | 38,10. |
| 2 | 50 | 60,32 | 38,10. |
| 2个半 | 65 | 73,02 | 38,10. |
| 3. | 80 | 88年,90年 | 50,80 |
| 3 1/2 | 90 | 101年,60 | 63,50. |
| 4. | 100. | 114年,30 | 63,50. |
| 5. | 125 | 141,30 | 76年,20 |
| 6. | 150 | 168,27 | 88年,90年 |
| 8. | 200. | 219年,07年 | 101年,60 |
| 10 | 250 | 273,05 | 127,00 |
| 12 | 300 | 323,85 | 152,40 |
| 14 | 350. | 355年,60 | 165,10. |
| 16 | 400 | 406年,40 | 177,80 |
| 18 | 450. | 457,20 | 203,20. |
| 20. | 500. | 508,00 | 228年,60 |
| 22 | 550. | 558年,80年 | 254,00 |
| 24 | 600 | 609,60. | 266,70. |
| 28 | 700. | 711年,20 | 266,70. |
管端盖重量公式，印度黄铜管端盖供应商，印度MSS SP-43铜管端盖价格表。

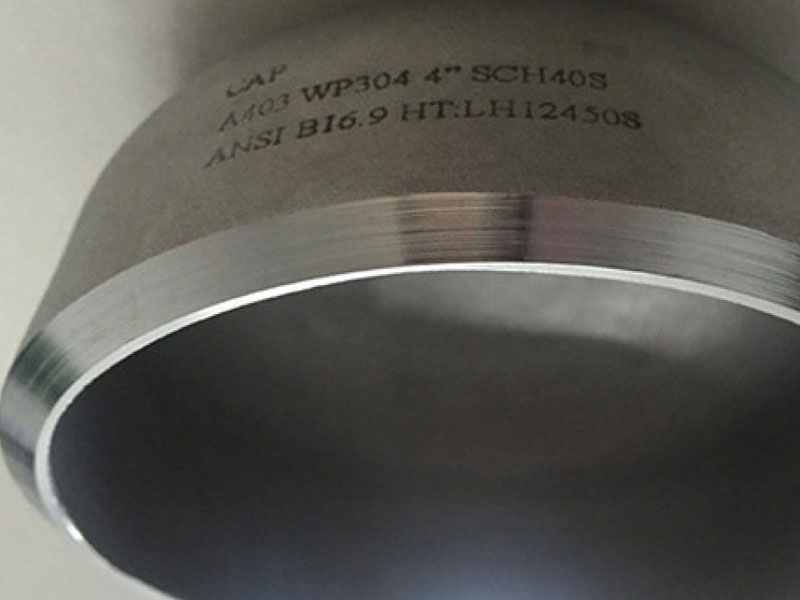

不锈钢管盖时间表图表
| 普通管尺寸 | STD. | XS | 原理图160 | XXS. |
| 1 | 0.09 | 0.14 | 0.18 | 0.23 |
| 1.1 / 4. | 0.14 | 0.18 | 0.23 | 0.34 |
| 1.1 / 2 | 0.18 | 0.23 | 0.27 | 0.41 |
| 2 | 0.27 | 0.34 | 0.57 | 0.68 |
| 2.1 / 2 | 0.41 | 0.45 | 0.79 | 1.13 |
| 3. | 0.68 | 0.79 | 1.32 | 1.81 |
| 3.1 / 2 | 0.91 | 1.13 | - | 2.72 |
| 4. | 1.13 | 1.36 | 2.68 | 3.4 |
| 5. | 2.04 | 2.49 | 4.54 | 5.44 |
| 6. | 2.95 | 4.08 | 6.8 | 8.16 |
| 8. | 5.44 | 7.26 | 14.06 | 13.61 |
| 10 | 9.07 | 11.34 | 25.85 | - |
| 12 | 13.61 | 16.33 | 43.09 | - |
| 14 | 16.33 | 20.41 | - | - |
| 16 | 18.14 | 24.49 | - | - |
| 18 | 24.49 | 32.66 | - | - |
| 20. | 34.02 | 39.01 | - | - |
| 22 | 42.64 | 56.7 | - | - |
| 24 | 43.54 | 58.97 | - | - |
| 26 | 53.98 | 72.12 | - | - |
| 30. | 78.02 | 103.87 | - | - |
| NPS | STD. | XS | 原理图160 | XXS. |
印度最大的BS1640不锈钢管帽制造商，1/2到48英寸碳钢端盖规格格式，铝端盖的公差。
铝端盖规格格式
| 规格： | ASME B16.9结束帽 |
| ASME B16.9类型 | 肘部，发球台，减速器，帽，托盘，弯曲，适配器，怀普，十字架， |
| 连接类型 | 螺纹/焊接/法兰/夹紧端/端钟 |
| 由于类 | 150班，300班，600班，1500班，2500班。 |
| 日程： | Schedule 5 TO Sch XXS。 |
| 尺寸： | 普通管道尺寸1⁄₂至NPS 48” |
| 材料： | 镍，Inconel，Monel，Hastalloy，合金钢，黄铜，青铜，铜，铁（球墨铸铁），碳钢，Cupro-镍90/10和70/30，钛，铬 - 钼，镍合金，钽，不锈钢钢 |
| 厚度: | SCH 5S，20S，S10，S20，S30,10，S80，S100，S120，STD，40S，S40，S60，XS，80S，S140，S160，XXS等。 |
| 维度类型： | JIS B2312，ANSI B16.9，MSS-SP-43型B，ANSI B16.28，MSS-SP-43型A，JIS B2313 |
| 标准配件 | ISO，JIS，NPT，DIN，EN |
| 类型： | 对接焊接（BW），焊接，无缝（SML） |
黄铜管端盖的尺寸容差
| ASME B16.9端盖公差 | ||||
| 所有的配件 | 管帽 | |||
| (正常管尺寸) | O.D.Ø在斜角 | id Ø在结束 | 壁厚。 T / T1. |
总长度E |
| 1/2 a 2 1/2 | 1 | 0,8 | 不 | 4. |
| 3 a 3 1/2 | 1 | 1,6 | 较少的 | 4. |
| 4. | +2-1 | 1,6 | 比 | 4. |
| 5一6 | +3 -1 | 1,6 | 87,50％ | 7. |
| 8. | 2 | 1,6 | 的名义 | 7. |
| 10 | +4-3 | 3,2 | 蜱 | 7. |
| 12一个18 | +4-3 | 3,2 | 7. | |
| 20一个24 | +6-5 | 4,8 | 7. | |
| 26 A 30. | 5 + 7 | 4,8 | 10 | |
| 32 48 | 5 + 7 | 4,8 | 10 | |
印度碳钢端盖价格清单
| 描述 | INR（每件）的价格 |
| CS END CAP ASTM A234 GR.WPB | |
|---|---|
| BW，端盖，A234 wpbxs 1/2 | 140.19 |
| BW，端盖，A234 wpbxs 3/4 | 222.21 |
| BW，管帽，A234 WPB XS 1 | 234.31 |
| BW，管帽，A234 WPB XS 11/4 | 370.92 |
| BW，端盖，A234 WPB XS 11/2 | 420.20 |
| BW，端盖，A234 WPB XS 21/2 | 475.54 |
| BW，管端盖，A234 wpbxs | 571.51 |
| BW，管端盖，A234 WPB XS | 767.78 |
| BW，管端盖，A234 WPB XS | 2110.53 |
请注意，这是印度的ASME B16.9结束帽的约大约。对于最终碳钢端盖价格列表，请致电+91（22） - 6743 8321或删除电子邮件info@rpfindia.com。

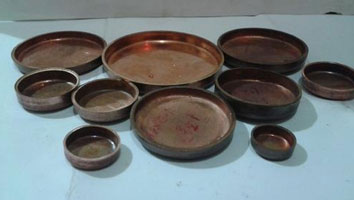

不同类型的铜管端盖最好在印度交易
SCH 40, 14英寸，Dn25, BW，铜管端盖
SCH 120,28英寸，斜角，DN50，ANSI B16.9，黄铜管端盖
DIN2615,16英寸，ASME B16.9，A403 WP316，管端盖
SCH XS, 30英寸，黑色表面，A234 WPB, ASME B16.9帽
SCh 12, 10英寸，ASME B16.9管帽
SCh 120, 20英寸，A420 WPL6，对焊，镀锌管端盖
sch160, 16英寸，无缝，A234 WPB，排气管端盖
A403 WP304L，SCH 180，ASME B16.9，管端盖配件
标准180,8英寸，ASME B16.9, BW，铜管端盖
SCh 40, 10英寸，无缝管端盖
SCH 180，A234 WP11，6英寸，Buttweld端盖
附表80,2寸，Buttweld，镀锌管端盖
排气管端盖尺寸长度
| （NPS）正常管道尺寸 | 介绍过o。d。邓肯()外面的Daimeter. D. |
长度 H |
长度 H1. |
| 1/2 | 21.3. | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1.1 / 4. | 42.2 | 38 | 38 |
| 1.1 / 2 | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2.1 / 2 | 73 | 38 | 51 |
| 3. | 88.9 | 51 | 64 |
| 3.1 / 2 | 101.6 | 64 | 76 |
| 4. | 114.3. | 64 | 76 |
| 5. | 141.3 | 76 | 89 |
| 6. | 168.3 | 89 | 102. |
| 8. | 219.1 | 102. | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203. |
| 18 | 457. | 203. | 229. |
| 20. | 508. | 229. | 254 |
| 22 | 559. | 254 | 254 |
| 24 | 610. | 267 | 305. |
| 26 | 660. | 267 | ...... |
| 28 | 711. | 267 | ...... |
| 30. | 762. | 267 | ...... |
| 32 | 813. | 267 | ...... |
| 34 | 864. | 237. | ...... |
| 36 | 914. | 267 | ...... |
| 38 | 965. | 305. | ...... |
| 40 | 1016. | 305. | ...... |
| 42 | 1067. | 305. | ...... |
| 44 | 1118. | 343. | ...... |
| 46 | 1168. | 343. | ...... |
| 48 | 1219. | 343. | ...... |
所有无缝管端盖材料一站式加工，我们提供ASME B16.9质量良好的端盖，参考镀锌管端盖尺寸图。
镀锌管端盖尺寸图
| 普通管尺寸 | 外面的Daimeter. D. |
长度 H |
长度 H1. |
| 1/2 | 21.3. | 25 | 25 |
| 3/4 | 26.7 | 25 | 25 |
| 1 | 33.4 | 38 | 38 |
| 1¼ | 42.2 | 38 | 38 |
| 1½ | 48.3 | 38 | 38 |
| 2 | 60.3 | 38 | 44 |
| 2½ | 73 | 38 | 51 |
| 3. | 88.9 | 51 | 64 |
| 3½ | 101.6 | 64 | 76 |
| 4. | 114.3. | 64 | 76 |
| 5. | 141.3 | 76 | 89 |
| 6. | 168.3 | 89 | 102. |
| 8. | 219.1 | 102. | 127 |
| 10 | 273 | 127 | 152 |
| 12 | 323.8 | 152 | 178 |
| 14 | 355.6 | 165 | 191 |
| 16 | 406.4 | 178 | 203. |
现在对管道端帽配件进行实时报价，检查SS端帽最大压力，各种各样的散装排气管端帽。
帽工作压力
| 服务 | 压力温度限制 | 压力限制 |
|---|---|---|
| 凝析油和蒸汽 | Maximam 366.O.F（186.O.C）， 最小0.O.F（-18O.C） |
150 psig (1000 kPa) |
| 气体和蒸气，空气 | Maximam 200.O.F（93.O.C）， 最小0.O.F（-18O.C） |
150 psig (1000 kPa) |
| 不易燃液体 | Maximam 250.O.F（121.O.C）， 最小0.O.F（-18O.C） |
350 psig（2300 kpa） |
镀锌管端盖压力试验
| ASME B16.9弯头的压力额定值（psig） | |||||
|---|---|---|---|---|---|
| 温度等级 | 压力类 | ||||
| 150 | 300 | ||||
| 1/4 - 1英寸。 | 1 1/4 - 2英寸。 | 2 1/2 - 3英寸。 | |||
| （O.F） | （O.C） | ||||
| -20到150 | -29到66. | 300 | 2000年 | 1500 | 1000 |
| 200. | 93 | 265 | 1785 | 1350. | 910. |
| 250 | 121 | 225. | 1575. | 1200. | 825. |
| 300 | 149 | 185 | 1360. | 1050. | 735. |
| 350. | 177 | 150 | 1150. | 900 | 650. |
| 400 | 204. | - | 935. | 750. | 560. |
| 450. | 232. | - | 725. | 600 | 475. |
| 500. | 260 | - | 510. | 450. | 385 |
| 550. | 288 | - | 300 | 300 | 300 |
管塞和帽之间的差异
管道插头：是管道中使用的标准设备。它用于在检查期间关闭管道开口。
管帽:用于提供防水连接。这些也用于关闭或密封液压或气动管道系统的末端
印度最老的ASME B16.9端盖供应商，最近运往以下国家
| 10英寸×6英寸，SCH STD，铜管末端盖 | 南非，沙特阿拉伯（KSA），科威特，巴西 |
| 8 x 4英寸，SCH 20，黄铜管端盖 | 菲律宾，尼日利亚，澳大利亚，英国 |
| 12 x 8英寸，SCH 80，Buttweld，管端盖 | 阿曼，马来西亚，香港，阿联酋 |
| 12英寸，SCH标准，对接焊，ASME B16.9帽 | 南非，巴林，新加坡 |
| 镀锌，10英寸，ASME B16.9管帽 | 达曼-沙特，印度尼西亚，比利时，菲律宾 |
| 14英寸，SCH 80，镀锌管端盖 | 加拿大，新加坡，马来西亚，菲律宾 |
| ASME B16.9，SCH 120,26英寸，排气管端盖 | 英国-英国，欧洲，阿联酋，马来西亚 |
| 250 X 80毫米，SCH 40，镀锌管端帽 | 意大利，伊朗，智利，新加坡 |
| BW末端，SCH 60,4英寸，碳钢端盖 | 土耳其，阿拉伯联合酋长国（阿联酋），挪威，马来西亚 |
| 8英寸，黑色，SCH 20，不锈钢端管帽 | 哥伦比亚，马来西亚，瑞典，中国 |
| 20英寸，BW，SCH 40，管端盖配件 | 法国，泰国，欧洲，卡塔尔 |
| DN750，BW，B16.9，铜管末端盖 | 德国，捷克，马来西亚，泰国 |
| ASME B16.9, 16英寸，SCH 120，无缝管端盖 | 孟加拉国，芬兰，美国，马来西亚 |
| 16英寸，SCH 100，对接焊接，Buttweld端盖 | 欧洲，马来西亚，罗马尼亚，日本 |
