印度的Astm a105盲法兰制造商

ASTM A105碳钢盲法兰制造商

查看ASME SA 105眼镜盲法兰尺寸和价格表EX孟买在印度。

ASTM A105规定了不同类型的法兰，其中可以包括不同等级的不锈钢材料。的ASTM A105碳钢盲法兰由锻造碳钢制成，是高温应用的理想材料。我们是顶尖的ASTM A105 CS BLRF法兰在印度生产，能够满足客户的要求。我们生产不同类型的碳法兰，以满足各种行业的全方位需求。我们生产的一些标准ASTM A105法兰包括:

  • ASME SA 105眼镜盲法兰是把一块钢板切成一定厚度的两个圆盘。在这里，一个圆盘是实心板，另一个是环，其直径与法兰相同。

  • ASME SA 105抽头盲法兰这些测试法兰由珠光宝气法兰制成，在中间有攻丝NPT螺纹孔。它们用于管道系统的末端，可以承受很大的压力。

  • SA105N滑盲法兰我们是管道系统需要维护、修改、拆卸或检查时使用的滑盲法兰的顶级库存和供应商之一。

  • 碳钢叶片盲法兰它有一个类似的固体端作为一个眼镜盲，其中一个额外的把手是焊接。

  • A105低碳钢凸面盲法兰有助于将更大的力量集中在更小的区域，提高遏制能力。

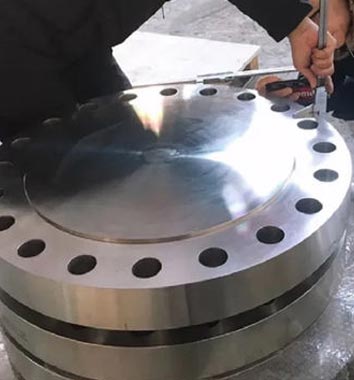

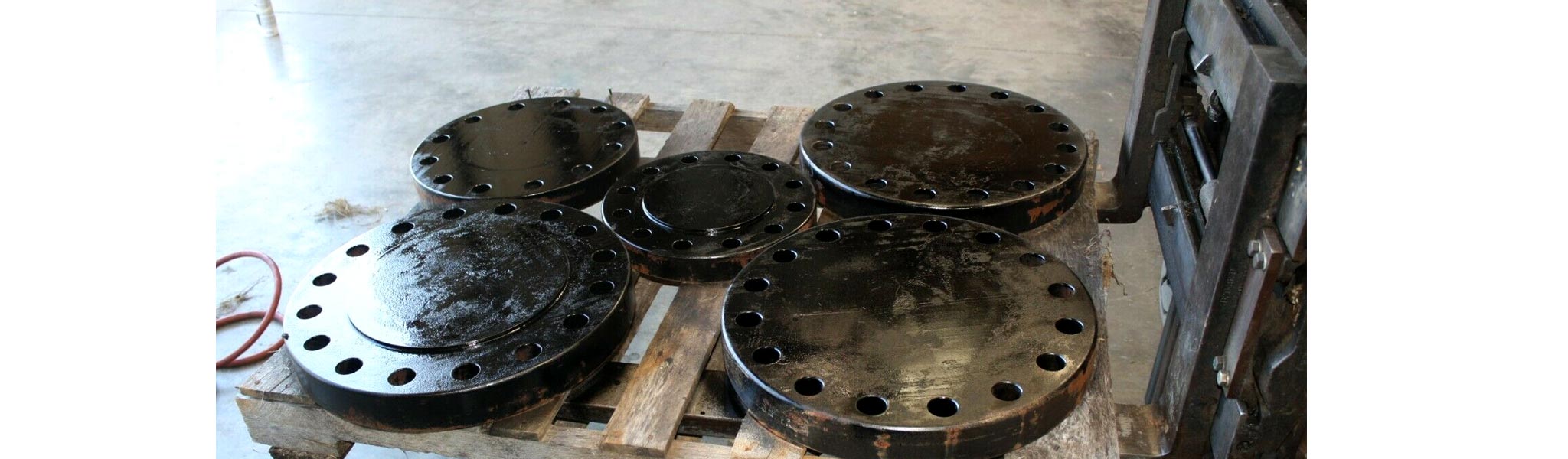

ASTM A105碳钢盲法兰
ASTM A105碳钢盲法兰

ASTM A105碳钢盲法兰

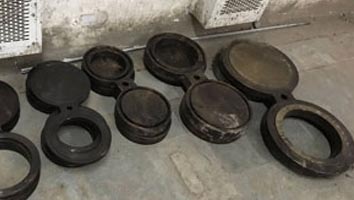

ASME SA 105眼镜盲法兰
ASME SA 105眼镜盲法兰

ASME SA 105眼镜盲法兰

碳钢百叶窗法兰价格表
碳钢百叶窗法兰价格表

碳钢百叶窗法兰价格表

EN 1092-1 SA105螺纹法兰
EN 1092-1 SA105螺纹法兰

EN 1092-1 SA105螺纹法兰

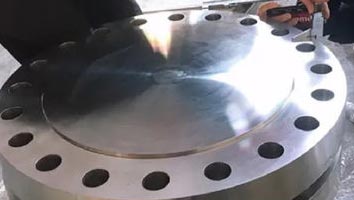

ASTM A105盲法兰尺寸
ASTM A105盲法兰尺寸

ASTM A105盲法兰尺寸

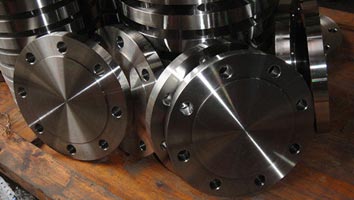

BLRF法兰
BLRF法兰

BLRF法兰

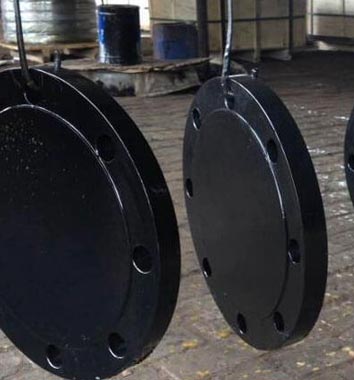

碳钢盲法兰制造商在印度 印度碳钢盲法兰供应商
表的内容




碳钢百叶窗法兰价格表

描述 印度卢比价格(每件)
3/4 X 150 # 120.00
1 X 150 # 135.00
1 - 1/2×150 # 220.00
2 X 150 # 260.00
3 X 150 # 390.00
4 X 150 # 750.00
6 X 150 # 1200.00
8 X 150 # 1800.00
10 X 150 # 2800.00
12 X 150 # 3450.00
2 X 300 # 370.00
3 X 300 # 720.00
4 X 300 # 1150.00
6 X 300 # 1800.00
8 X 300 # 3100.00

亚博app赌博怎么赢钱印度Rajendra管道及配件ASTM A105碳钢盲法兰制造商。请致电+91(22)- 6743 8321或电邮至info@rpfindia.com．

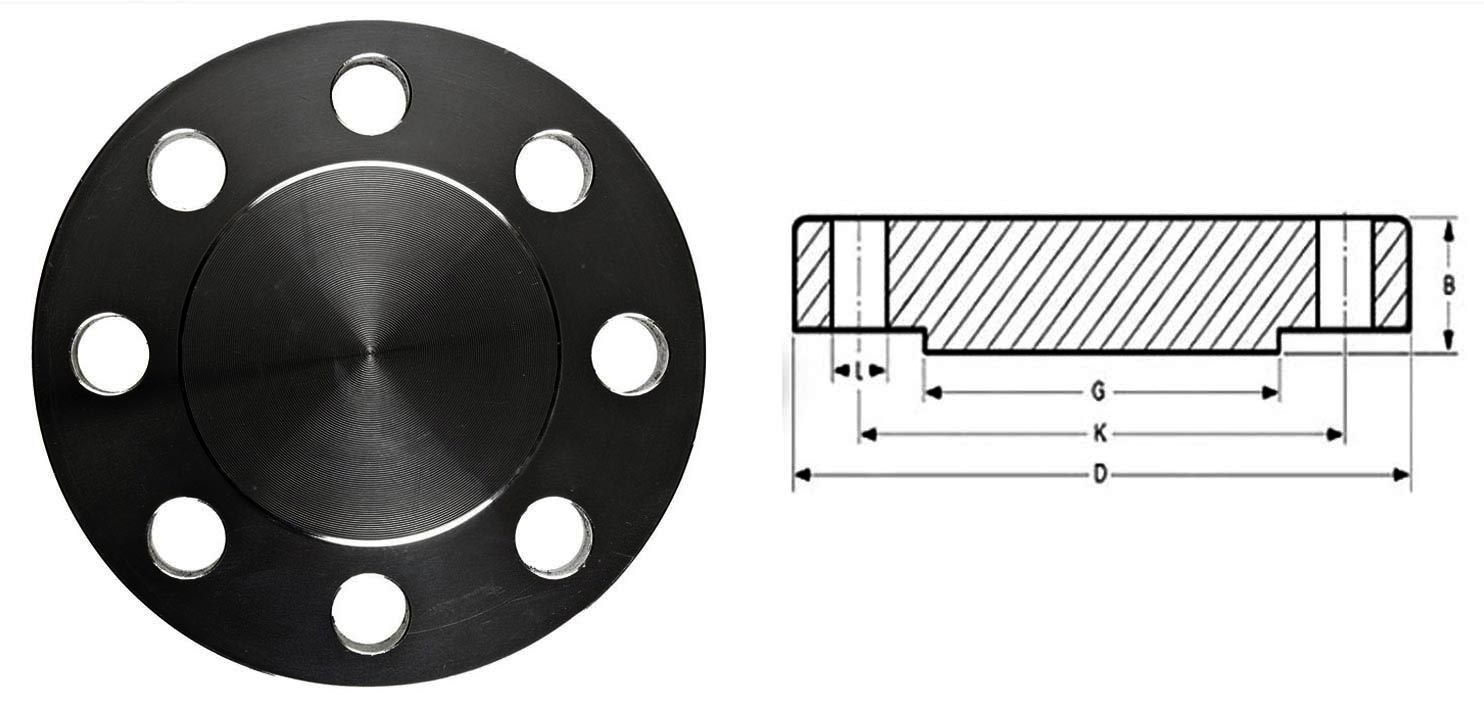

碳钢盲法兰尺寸

碳钢盲法兰尺寸

标准管径(NPS) “一个”
介绍过o。d。邓肯(Daimeter之外)		 厚度(B)”
 “C”
(凸面Daimeter)		 “D”
(B.C.D.)		 #螺栓
孔		 螺栓孔Daimeter
 约。
体重公斤
1/2 " 3 - 1/2 7/16 1-3/8 2-3/8 4 5／8 2
3/4＂ 3-7/8 1／2 1-11/16 4 4 5／8 2
1＂ 4-1/4 9／16 2 3-1/8 4 5／8 2
1 1/4” 4-5/8 5／8 2 - 1/2 3 - 1/2 4 5／8 3.
1 - 1/2” 5 11/16 2-7/8 3-7/8 4 5／8 3.
2＂ 6 3／4 3-5/8 4-3/4 4 3／4 4
2 - 1/2 " 7 7／8 4-1/8 半 4 3／4 7
3＂ 5 15/16 5 6 4 3／4 9
3 - 1/2” 份81/2 15/16 半 7 8 3／4 13
4＂ 9 15/16 6-3/16 5 8 3／4 17
5＂ 10 15/16 7-5/16 份81/2 8 7／8 20.
6” 11 1 份81/2 九个半 8 7／8 27
8” 13-1/2 1-1/8 10-5/8 11-3/4 8 7／8 47
10＂ 16 1-3/16 12-3/4 14-1/4 12 1 67
12＂ 19 1 1/4 15 17 12 1 123
14＂ 21 1-3/8 16-1/4 18-3/4 12 1-1/8 139
16＂ 23-1/2 1-7/16 18-1/2 21-1/4 16 1-1/8 187
18” 25 1-9/16 21 22-3/4 16 1 1/4 217
20” 27-1/2 1-11/16 23 25 20. 1 1/4 283
24＂ 32 1-7/8 27-1/4 29又1/2 20. 1-3/8 415

碳钢盲法兰重量，我们是印度最大的独立SA105抽头盲法兰供应商。


MSS SP-44 CS盲法兰重量

NPS(公称管径) SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF(盲) WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11．5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 １６．５
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

碳钢眼镜盲法兰制造商在印度提供最佳价格和ASTM A105盲法兰尺寸/环垫片表。


ASTM A105碳钢盲法兰规格表

规格格式: ASTM A105碳钢盲法兰
尺寸细节 (1/2”)(48)
高温评级 150类或400°c(750°F)以上
低温评级 -29摄氏度以上(−20°F)
日本标准制造商 Jis = 5k, 10k, 40k, 16k 20k, 30k, 63k
可用的材料 铸铁，双相钢和超级双相钢，铬镍铁合金，不锈钢，熟铁，合金钢，软钢，哈氏合金，碳钢，铜镍。
厚度图 NPS≤18
内径公式 NPS≤10
ASME B16.5标准 EN1092, UNI, EN-1092, ANSI/ASME B16.5, API7S-43, API605, BS4504, API7S-15, API, ISO, MSS S44, ASME B16.48, AWWA C207, IS 2062, ISO70051, ASME B16.36, DIN, BS1560-3.1, B16.47系列A和B。
压力测试 150班到2500班
可用的法兰面类型 FF，凸面，大内阴面和小内阴面，搭接面，RTJ，大舌槽和小舌槽。
锻造技术
  • 机加工/锻造/热处理
不同类型 锻造/平板/螺纹
ISO认可制造商 搭接，承口焊接，螺纹，焊接颈，盲板，套接
管道法兰的广泛库存 那格浦尔、海得拉巴、阿什本、柔佛达拉斯、霍巴尔、沙迦、古尔加翁、伊斯坦布尔、保罗、帕尼帕特、泗水、吉隆坡、苏拉特、开罗、亚历山大、釜山、新波哥大、法里达巴德、明诺伊达、利雅得、东比夫利、金奈、普冲、卢迪亚纳、贾姆那加、河内、阿布扎比、曼谷、卡扬、塔那、伦敦、塞康德拉巴德、瓦皮、哈兹拉、豪纳希克、阿布扎比、德黑兰、哥印拜陀、布里斯班，达曼，安克雷什瓦，城市，休斯顿，古瓦哈蒂，加济阿巴德，城市，珀斯，维萨卡帕特南，班加罗尔，圣地亚哥，阿尔勒克瑙，阿姆斯特丹，马德里，巴黎，芝加哥、德里、瓦多达拉、郑州、雅加达、浦那、卡尔加里、昌迪加尔、大山、卡拉奇、吉达、迈苏鲁、墨尔本、博帕尔、巴库、巴特那、阿吉曼、科奇、布巴内斯瓦尔、斋浦尔、孟买、多哈、赖浦尔、朱拜勒、詹谢布尔、纳拉杰果德、上海、蒂鲁奇拉帕利、麦纳麦、维拉、阿格拉、Vung孟买、拉各斯、艾哈迈达巴德
申请使用 石油和天然气工业
市政管道系统
食品加工及制造业
化石燃料发电厂
水厂系统
核能的应用
电厂工业

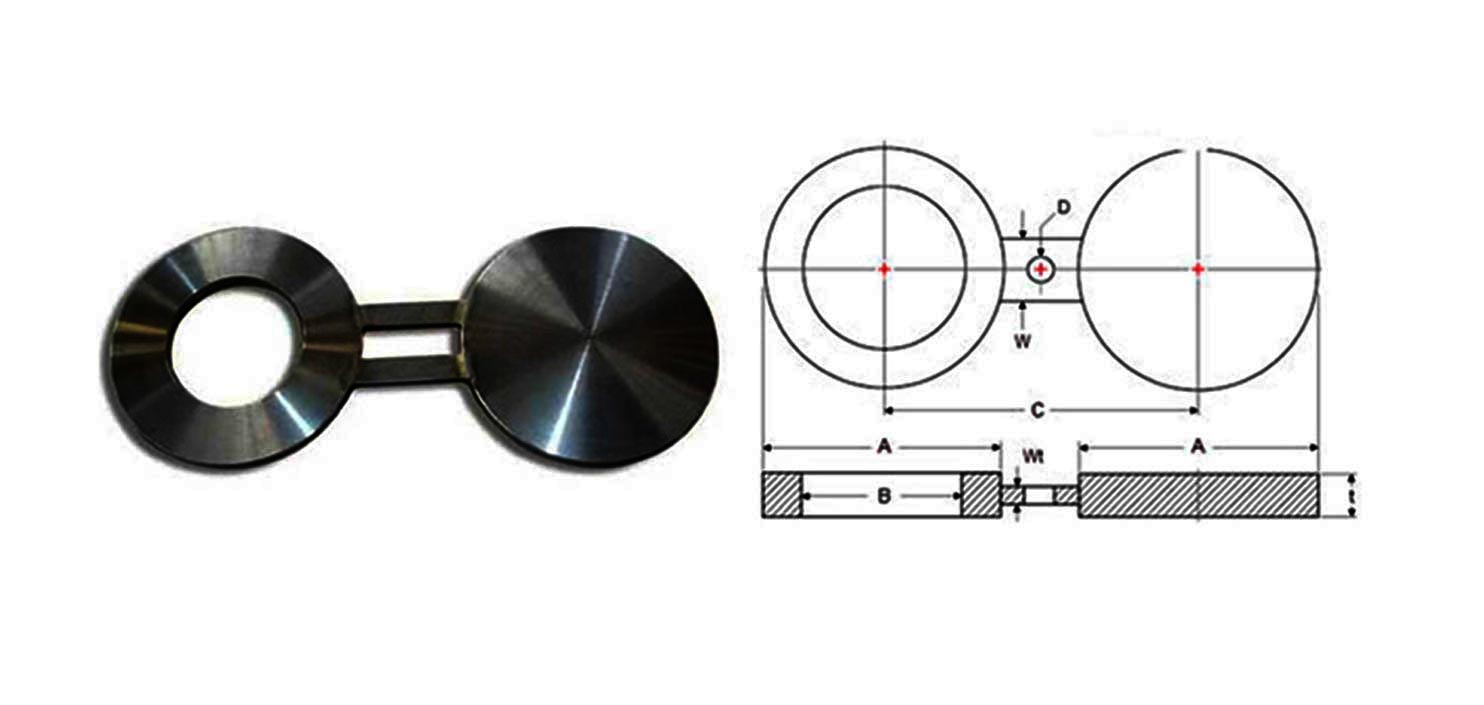

碳钢眼镜盲法兰尺寸

碳钢眼镜盲法兰尺寸

(NPS)标准管道尺寸 (O.D>)外径
一个		 (身份证)Daimeter内
B		 中心线的
C		 的厚度
T		 宽度的网络
W
1／2 45 16 60 3. 38
3／4 54 21 70 3. 38
1 64 27 80 3. 38
1¼ 73 42 90 6．4 38
1½ 83 48 One hundred. 6．4 38
2 102 61 120 6．4 51
2½ 107 73 140 6．4 51
3. 133 89 150 6．4 64
3½ 159 102 175 9．7 64
4 172 114 190 9．7 64
5 194 141 215 9．7 76
6 219 168 240 12．7 76
8 276 219 300 12．7 76
10 337 273 360 15．7 102
12 406 324 430 19．1 102
14 448 356 475 19．1 108
16 511 406 460 22.4 108
18 546 457 580 25.4 114
20. 603 508 635 28.4 121
24 714 610 750 31.8 140

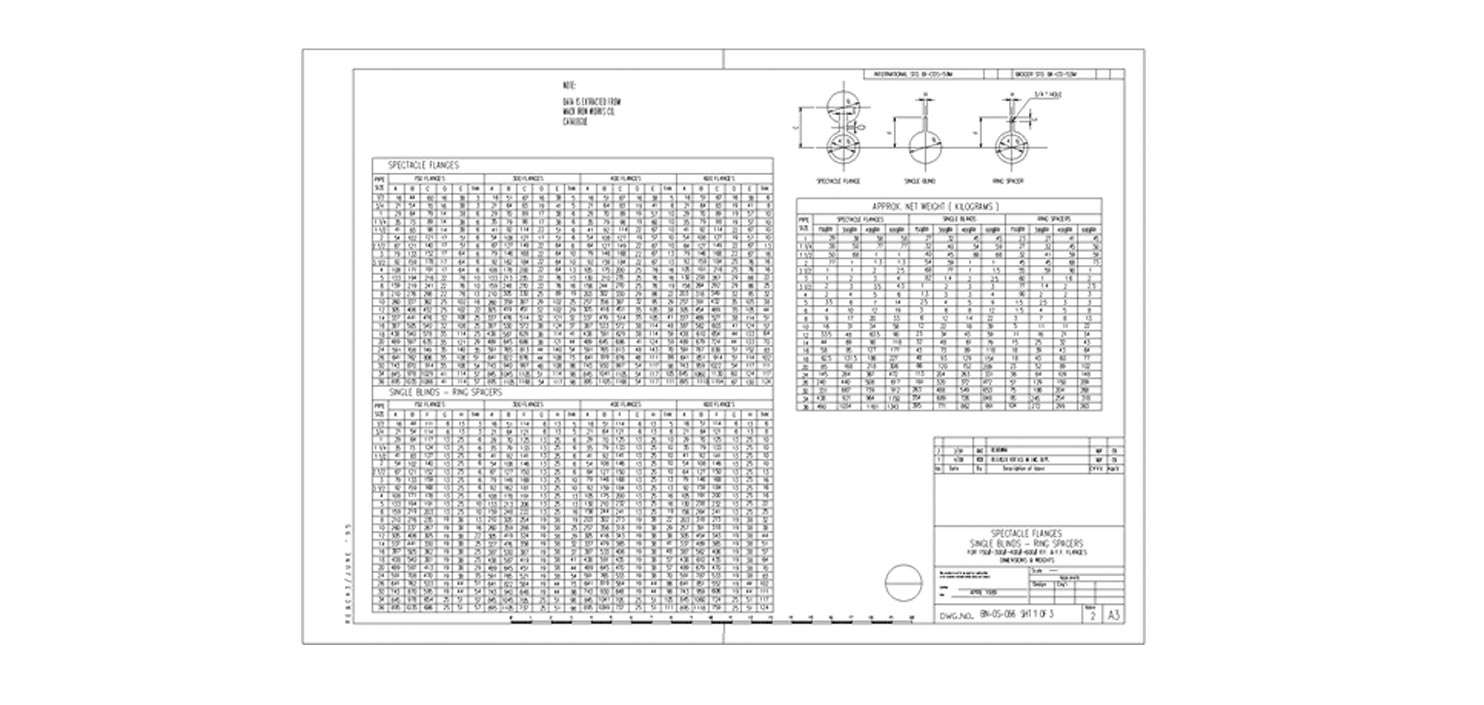

ASME SA105叶片盲法兰尺寸

Sa105叶片盲法兰尺寸

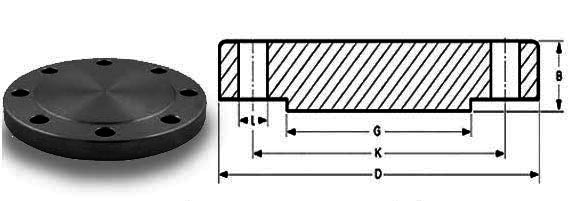

碳钢丝锥法兰尺寸

碳钢丝锥法兰尺寸

(NPS)标准管道尺寸 D G K T
1／2 90 34.9 60.3 9．6
3／4 One hundred. 42.9 69.9 11.2
1 110 50.8 79.4 12．7
1 1/4 115 63.5 88.9 14．3
1 - 1/2 125 73.0 98.4 15.9
2 150 92.1 120.7 17．5
2 - 1/2 180 104.8 139.7 20.7
3. 190 127.0 152.4 22.3
3 - 1/2 215 139.7 177.8 22.3
4 230 157.2 190.5 22.3
5 255 185.7 215.9 22.3
6 280 215.9 241.3 23.9
8 345 269.9 298.5 27.0
10 405 323.8 362.0 28.6
12 485 381.0 431.8 30.2
14 535 412.8 476.3 33.4
16 595 469.9 539.8 35.0
18 635 533.4 577.9 38.1
20. 700 584.2 635.0 41.3
22 750 641.4 692.2 44.5
24 815 692.2 749.3 46．1

我们生产碳钢A105滑盲法兰，并提供多种在线支付选项，ANSI A105 BLRF法兰螺柱螺栓尺寸图。

ASTM A105盲法兰螺栓长度

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 600#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4射频 环槽面
1／2 4 0．50 2 - - - - - - 4 0．50 2 - 1/2 3. 4 0．50 3. 3.
3／4 4 0．50 2 - 1/2 - - - - - - 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 4 0．50 2 - 1/2 3. 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 1/4 4 0．50 4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 4 3-1/4 4 ０．７５ 3 - 1/2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3 - 1/2 4 8 0．63 4-1/4 4-1/4
2 - 1/2 4 0．63 3 - 1/2 4 8 ０．７５ 4 4 1/2 8 ０．７５ 4-3/4 4-3/4
3. 4 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 4-3/4 8 ０．７５ 5 5
3 - 1/2 8 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 5 8 0.88 半 半
4 8 0．63 3 - 1/2 4 8 ０．７５ 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 ０．７５ 4 4 1/2 12 ０．７５ 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 ０．７５ 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20. 1.13 7 5 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20. 1．25 5 8 20. １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 已经降至11
24 20. 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 环槽面 1/4射频 环槽面 1/4射频 环槽面
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3/4 4-3/4
3／4 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10 1/2 8 2.00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 已经降至11 11-3/4 12 2.00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2.00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 已经降至11 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2.00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1/4 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

A105 BLRF(盲法兰)尺寸表

标准尺寸 维 ASTM A105碳钢盲法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 类400 类600 类900 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11．1 9／16 14．3 9／16 14．3 9／16 14．3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 5／8 15.9 5／8 15.9 5／8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12．7 5／8 15.9 5／8 15.9 5／8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5／8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

检查CS A105叶片盲法兰和A105凸面盲法兰的厚度公差。

A105滑盲法兰的扭矩值

英寸大小 尺寸在毫米 缺陷Max。径向投影
没有比锯齿底部更深的了，毫米 比锯齿底部更深，毫米
1／2 15 3．0 1．5
3／4 20. 3．0 1．5
1 25 3．0 1．5
1 1/4 32 3．0 1．5
１ 1/2 40 3．0 1．5
2 50 3．0 1．5
2个半 65 3．0 1．5
3. 80 4．5 1．5
3 1/2 90 6．0 3．0
4 One hundred. 6．0 3．0
5 125 6．0 3．0
6 150 6．0 3．0
8 200 8．0 4．5
10 250 8．0 4．5
12 300 8．0 4．5
14 350 8．0 4．5
16 400 10．0 4．5
18 450 12．0 6．0
20. 500 12．0 6．0
24 600 12．0 6．0

ASME B16.5 CS盲法兰垫片材料

正常管尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6．50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4．50 6.875 7.125 7．00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

碳钢盲法兰温度额定值

ASTM A105碳钢盲法兰 额定压力和温度
°F的温度 符合ASME B16.5标准 300级符合ASME B16.5 按照美国机械工程师协会B16.5的要求分级400 按照ASME B16.5规定的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20年到100年 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20. 320 430 640 965 1605 2675
1050 20. 310 410 615 925 1545 2570
1100 20. 255 345 515 770 1285 2145
1150 20. 200 265 400 595 995 1655
1200 20. 155 205 310 465 770 1285
1250 20. 115 150 225 340 565 945
1300 20. 85 115 170 255 430 715
1350 20. 60 80 125 185 310 515
1400 20. 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

A105凸面盲法兰公差公式

ASTM A105碳钢盲法兰 公差表
一个 O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径(身份证)
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12"及以上:±1/8" (3.2 mm)

SA105碳钢盲法兰厚度表

ASTM A105碳钢盲法兰的壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 原理图30 STD墙外尺寸 原理图40 原理图60 外径Hvy外径 80年计划 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0．84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0．25 0.358
1¼ 1.66 0.109 ．.. ．.. 0．14 0．14 ．.. 0.191 0.191 ．.. ．.. ．.. 0．25 0.382
1½ 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0．12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0．12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0．12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0．12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 ０．７５
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0．5 ０．７５ 0.938 1.094 1．25 1.406 ．..
16 16 0．25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0．25 0.312 0.438 0.375 0.562 ０．７５ 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0．25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0．25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 ０．７５ ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

印度最大的小批量ASTM A105碳钢盲法兰供应商

6英寸，600LB, EN 1092-1, RF, ASTM A105碳钢盲法兰
6英寸，600LB, EN 1092-1, RF, ASTM A105碳钢盲法兰
10英寸，ASME B16.48, Class 1500, SA 105眼镜盲法兰
10英寸，ASME B16.48, Class 1500, SA 105眼镜盲法兰
ASME B16.5凸面，dn100, pn50, SA105攻丝盲法兰
ASME B16.5凸面，dn100, pn50, SA105攻丝盲法兰
B16.5 2500LB, 12英寸，ASTM A105盲法兰
B16.5 2500LB, 12英寸，ASTM A105盲法兰
ASME/ANSI B16.5, 600级，4英寸，射频，A105滑盲法兰
ASME/ANSI B16.5, 600级，4英寸，射频，A105滑盲法兰
8英寸，SCH 40, 300类，ANSI, A105 BLRF法兰
8英寸，SCH 40, 300类，ANSI, A105 BLRF法兰
2英寸，150磅级，射频端，csa105叶片盲法兰
2英寸，150磅级，射频端，csa105叶片盲法兰
14英寸，B16.5, 300#， A105凸面盲法兰
14英寸，B16.5, 300#， A105凸面盲法兰


我们最近提供的位置:

EN 10204, 6英寸，RF, SCH 12, ASTM A105碳钢盲法兰 加拿大，马来西亚，菲律宾，新加坡
300级，ASME B16.5, 8英寸，射频，ASME SA 105眼镜盲法兰 欧洲，日本，罗马尼亚，马来西亚
bs10表E, Sch 20, 1500级，10英寸碳钢盲法兰 哥伦比亚，瑞典，中国，马来西亚
2500级，14英寸，SCH 120, SA105螺纹盲法兰 英国-英国，欧洲，阿联酋，马来西亚
BS 3293, 14英寸，射频，1500级，ASTM A105盲法兰 巴西，沙特阿拉伯(KSA)，科威特，南非
300级，bs3293，凸起面，16英寸，ANSI B16.5 A105 BLRF法兰 南非，巴林，新加坡
ASA B16.5, 4英寸，SCH 40, FF, 300 LB, ASTM A105盲法兰 菲律宾，英国，澳大利亚，尼日利亚
12英寸，150#，FF, A105滑盲法兰 阿曼，阿联酋，香港，马来西亚
SCH 60, 16英寸，1500类，A105 BLRF法兰 智利，新加坡，伊朗，意大利
SCH 120, 900#， 32英寸，凸面，csa105叶片盲法兰 阿拉伯联合酋长国(阿联酋)、挪威、土耳其、马来西亚
RF, 10英寸，150类，A105凸面盲法兰 菲律宾，达曼ksa，比利时，印度尼西亚。
bs3293, 14英寸，射频，1500级，SA105盲法兰 巴西，沙特阿拉伯(KSA)，科威特，南非
300class, bs3293，凸起面，16英寸，ASTM A105碳钢BLRF法兰 南非，巴林，新加坡
ASA B16.5, 4英寸，SCH 40, FF, 300 LB, ASTM A105眼镜盲法兰法兰 菲律宾，英国，澳大利亚，尼日利亚
12英寸，150#，FF, CS A105N眼镜法兰 阿曼，阿联酋，香港，马来西亚
SCH 60, 16英寸，1500级，ASME SA105 CS盲法兰 智利，新加坡，伊朗，意大利
