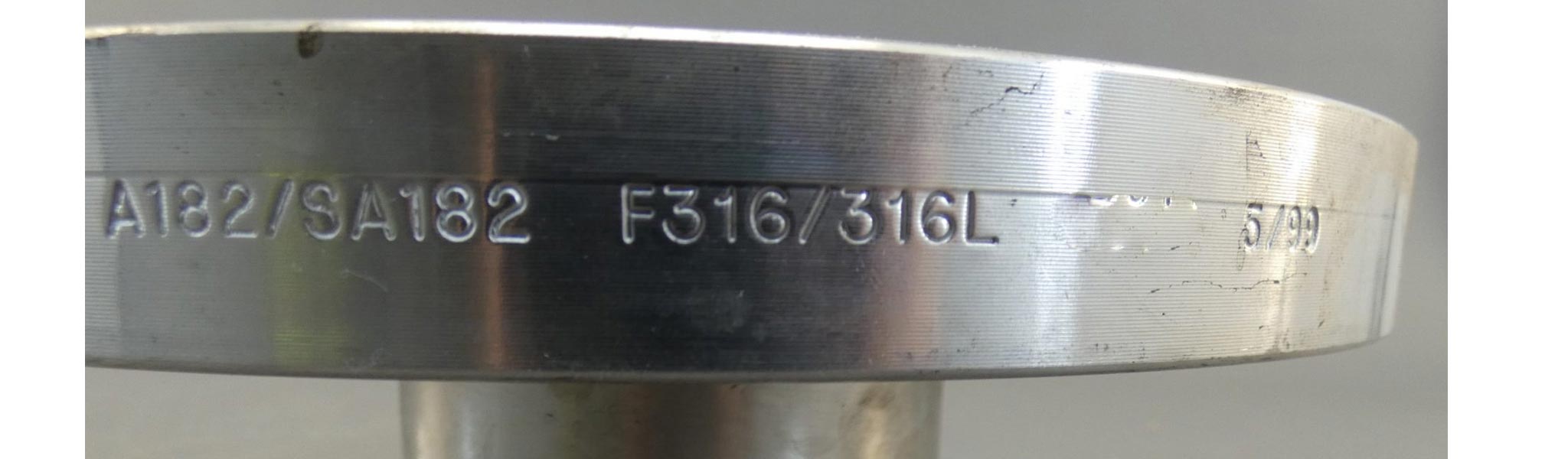

ASTM A182级F316L不锈钢法兰

不锈钢316L法兰

检查SS 316L法兰压力等级和重量图表，并更新了印度法兰价格列表的ASTM A182 F316L滑动。

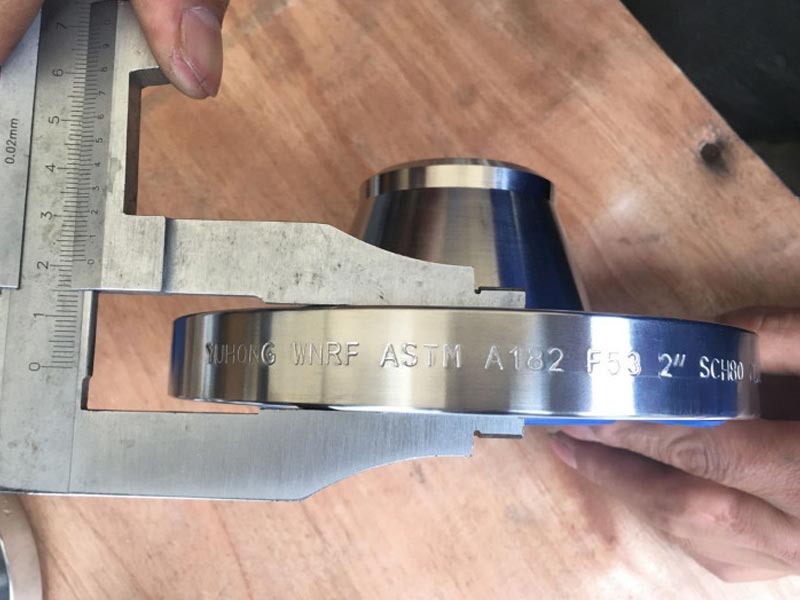

不锈钢316L法兰
ASTM A182 F316L法兰

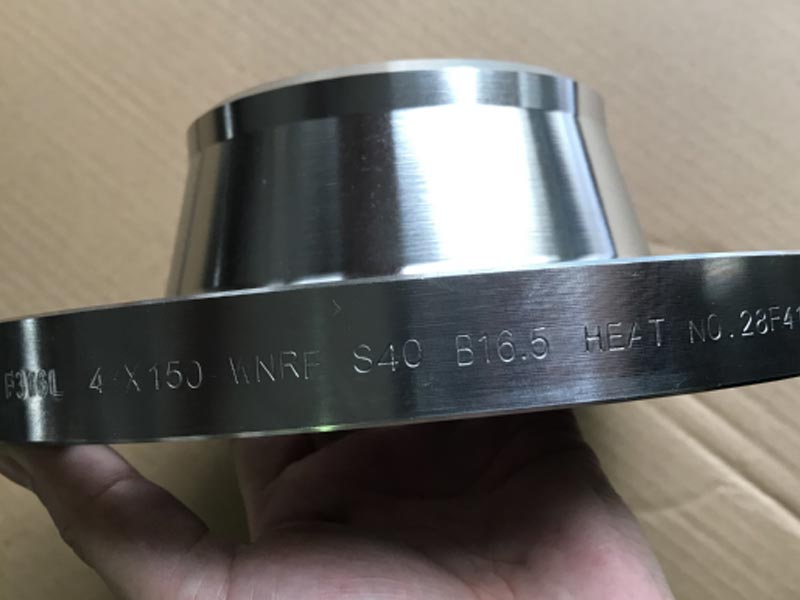

SS 316L焊接颈部法兰

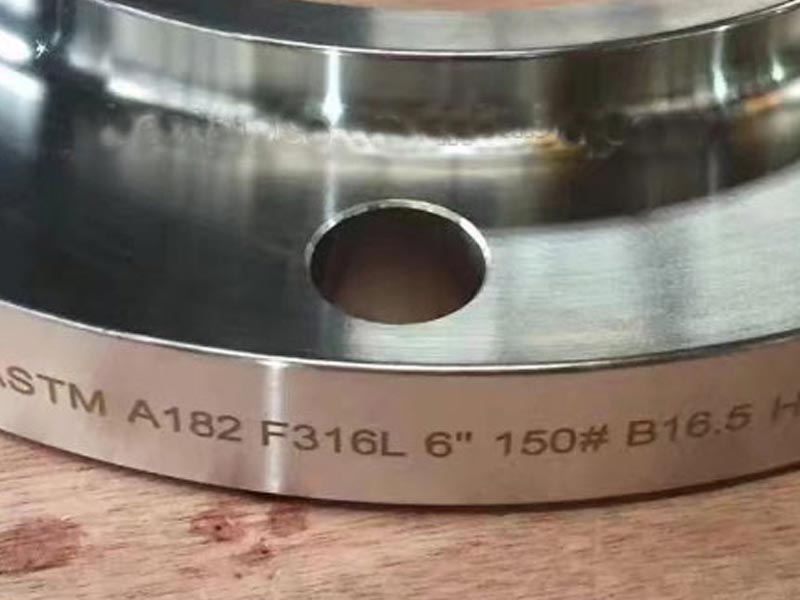

S31603滑动/盲法兰

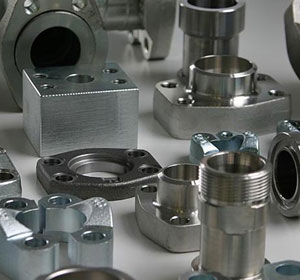

ASTM A182不锈钢法兰

表中的内容



参考ASTM A182 F316L法兰化学成分和机械性能，WERKSTOFF NR。1.4404焊接颈部法兰等效表。


ASTM A182 F316L化学成分

不锈钢 不锈钢316L法兰
你 10 - 14
Fe. 平衡
CR. 16 - 18
P. 0.045最大值
S. 0.030最大值
N
TI.
莫 2 - 3
C 0.10最大值
SI. 0.75最大值
m 2最大值

A182 F316L机械性能

gr。 抗拉强度 熔点 屈服强度（0.2％偏置） 密度 伸长
ASTM A182 316L法兰 PSI - 75000，MPA - 515 1399°C（2550°F） PSI - 30000，MPA - 205 8.0 g / cm3 35％

不锈钢316L法兰价格列表

描述 INR（每件）的价格
不锈钢316L盲法兰
3/4 x 150＃ 500.00
1 x 150＃ 750.00
1-1 / 2 x 150＃ 950.00
2 x 150＃ 1100.00
不锈钢316L滑动法兰
2 x 150＃ 900.00
3 x 150＃ 1250.00.
10 x 150＃ 3600.00
20 x 150＃ 14500.00
不锈钢316L焊接颈部法兰
2 x 150＃x sch std 1150.00
3 x 150＃x sch std 1300.00
4 x 150＃x sch std 1850.00
6 x 150＃x sch std 2600.00
不锈钢316L插座焊接法兰
3/4“x 150＃x sch xs 450.00
1“x 150＃x sch xs 550.00
1-1 / 2“x 150＃x sch xs 690.00

请注意，这是印度不锈钢316L法兰的大约一流。对于最终ASTM A182 F316L法兰价格列表请致电+91（22） - 6743 8321或删除电子邮件info@rpfindia.com.。


高质量的UNS S31603盲/插座焊接法兰制造商在印度和不锈钢316L大直径法兰标准规格。


ASTM A182 F316L规范

标准规格： 不锈钢316L法兰
低温法兰 以上-29°C（-20°F）
日本标准 5k，10k，40 k，16 k 20 k 30 k，63 k
ASME和ANSI法兰类型 防滑，焊接颈部，盲，搭接，螺纹，插座焊接
法兰的孔径 nps≤10
高温法兰 高于200°C（400°F），适用于150°C或以上400°C（750°F）
尺寸图表 1/2“到48”
法兰厚度 nps≤18
行业使用法兰 食品加工与制造
市政和水工管道系统
发电厂和核电工业
制造形状 RTJ，FF，凸起面，圈关节面，大榫槽和小舌槽，大型男女和小男性女性
ASME B16.5评级 150,300,400,600,900,1500,2500
生产技术
  • 热处理，锻造和加工
最常见的类型 螺纹/螺纹/锻造/板
法兰标准 MSS S44，ISO70051，EN-1092，ANSI / ASME B16.5，B16.47系列A＆B，ASME B16.48，ASME B16.36，DIN，BS1560-3.1，API7S-15，API，ISO，UNI，AWWA C207，是2062，EN1092，API7S-43，API605，BS4504

SS 316L法兰重量图

nps（标称管道尺寸） SORF（滑动） npt（螺纹） SWRF（插座焊接） 松动（圈接头） BLRF（盲） WRNR（焊接颈部）
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½. 3. 3. 3. 3. 4. 4.
2 5. 5. 5. 5. 5. 6.
2½. 8. 8. 8. 8. 7. 10.
3. 9. 9. 9. 9. 9. 11.5
3½. 11. 12. 11. 11. 13. 12.
4. 13. 13. 13. 13. 17. 16.5
5. 15. 15. 15. 15. 20. 21.
6. 19. 19. 19. 19. 27. 26.
8. 30. 30. 30. 30. 47. 42.
10. 43. 43. 43. 43. 70 54.
12. 64. 64. 64. 64. 123. 88.
14. 90. 90. 90. 105. 140. 114.
16. 106. 98. 98. 140. 180. 140.
18. 130. 130. 130. 160. 220. 165.
20. 165. 165. 165. 195 285. 197
22. 185. 185. 185. 245. 355. 225.
24. 220. 220. 220. 275. 430. 268.

316L SS法兰等级

ASTM A182不锈钢316L法兰 压力和温度额定值
温度°F. 根据ASME B16.5班级150 按ASME B16.5等级300 根据ASME B16.5等级400 按ASME B16.5等级600 按ASME B16.5等级900 根据ASME B16.5的1500级 按ASME B16.5等级2500
-20到100. 275. 720. 960. 1440. 2160. 3600 6000.
200. 230. 600 800 1200. 1800 3000. 5000
300 205. 540. 720. 1080. 1620. 2700 4500
400 190 495. 660. 995 1490. 2485. 4140.
500. 170. 465. 620. 930. 1395 2330. 3880.
600 140. 435. 580. 875. 1310. 2185. 3640.
650. 125. 430. 575. 860. 1290 2150. 3580.
700. 110. 425. 565. 850. 1275. 2125. 3540.
750. 95. 415. 555. 830. 1245. 2075. 3460.
800 80 405. 540. 805. 1210. 2015年 3360.
850. 65. 395. 530. 790. 1190. 1980年 3300.
900 50. 390. 520. 780. 1165. 1945年 3240.
950. 35. 380. 510. 765. 1145. 1910年 3180.
1000 20. 320. 430. 640. 965. 1605. 2675
1050. 20. 310. 410. 615. 925. 1545. 2570.
1100 20. 255. 345. 515. 770. 1285. 2145.
1150. 20. 200. 265. 400 595. 995 1655.
1200. 20. 155. 205. 310. 465. 770. 1285.
1250. 20. 115. 150. 225. 340. 565. 945.
1300 20. 85. 115. 170. 255. 430. 715.
1350. 20. 60. 80 125. 185. 310. 515.
1400. 20. 50. 65. 95. 145. 240. 400
1450. 15. 35. 45. 70 105. 170. 285.
1500 10. 25. 35. 55. 80 135. 230.

ASTM A182 F316L法兰等同

标准 不锈钢316L法兰
Werkstoff nr。 1.4404 / 1.4435
g 03CH17N14M3 / 03CH17N14M2
弃者 Z3CND17-11-02 / Z3CND18-14-03
EN. X2CRNIMO17-12-2 / X2CRNIMO18-14-3
uns S31603.
JIS. SUS 316L.
BS. 316S11 / 316S13

View 316L不锈钢法兰厚度图表在毫米中，我们的股票和供应316L SS PECTACLE盲法兰在印度孟买的管道连接。

ASTM A182级F316L不锈钢法兰厚度图

不锈钢壁厚316L法兰
普通管尺寸（NPS） O.D.（除了Daimeter之外） SCH 10. SCH 20. SCH 30. Daimeter外的STD墙 SCH 40. SCH 60. Ext Hvy外面的Daimeter 附表80. 附表100. 附表120. 附表140. 附表160. XX HVY.
½ 0.84 0.083 ...... ...... 0.109 0.109 ...... 0.147 0.147 ...... ...... ...... 0.188 0.294
¾ 1.05 0.083 ...... ...... 0.113 0.113 ...... 0.154 0.154 ...... ...... ...... 0.219 0.308
1 1.315 0.109 ...... ...... 0.133 0.133 ...... 0.179 0.179 ...... ...... ...... 0.25 0.358
1¼ 1.66 0.109 ...... ...... 0.14 0.14 ...... 0.191 0.191 ...... ...... ...... 0.25 0.382
1½. 1.9 0.109 ...... ...... 0.145 0.145 ...... 0.2 0.2 ...... ...... ...... 0.281 0.4
2 2.375 0.109 ...... ...... 0.154 0.154 ...... 0.218 0.218 ...... ...... ...... 0.344 0.436
2½. 2.875 0.12 ...... ...... 0.203 0.203 ...... 0.276 0.276 ...... ...... ...... 0.375 0.552
3. 3.5 0.12 ...... ...... 0.216 0.216 ...... 0.3 0.3 ...... ...... ...... 0.438 0.6
3½. 4. 0.12 ...... ...... 0.226 0.226 ...... 0.318 0.318 ...... ...... ...... ...... 0.636
4. 4.5 0.12 ...... ...... 0.237 0.237 ...... 0.337 0.337 ...... 0.438 ...... 0.531 0.674
5. 5.563 0.134 ...... ...... 0.258 0.258 ...... 0.375 0.375 ...... 0.5 ...... 0.625 0.75
6. 6.625 0.134 ...... ...... 0.28 0.28 ...... 0.432 0.432 ...... 0.562 ...... 0.719. 0.864
8. 8.625 0.148 0.25 0.277 0.322 0.322 0.406 0.5 0.5 0.594 0.719. 0.812 0.906 0.875
10. 10.75 0.165 0.25 0.307 0.365 0.365 0.5 0.5 0.594 0.719. 0.844 1 1.125 1
12. 12.75 0.18 0.25 0.33 0.375 0.406 0.562 0.5 0.688 0.844 1 1.125 1.312 1
14. 14. 0.25 0.312 0.375 0.375 0.438 0.594 0.5 0.75 0.938 1.094 1.25 1.406. ......
16. 16. 0.25 0.312 0.375 0.375 0.5 0.656 0.5 0.844 1.031. 1.219. 1.438 1.594 ......
18. 18. 0.25 0.312 0.438 0.375 0.562 0.75 0.5 0.938 1.156 1.375 1.562 1.781 ......
20. 20. 0.25 0.375 0.5 0.375 0.594 0.812 0.5 1.031. 1.281 1.5 1.75 1.969 ......
22. 22. 0.25 ...... ...... 0.375 ...... ...... 0.5 ...... ...... .... .... .... ....
24. 24. 0.25 0.375 0.562 0.375 0.688 0.969 0.5 1.219. 1.531 1.812 2.062 2.344 ....
26. 26. .... .... .... 0.375 .... .... 0.5 .... .... .... .... .... ....
30. 30. 0.312 0.5 0.625 0.375 .... .... 0.5 .... .... .... .... .... ....
36. 36. 0.312 0.5 0.625 0.375 0.75 .... 0.5 .... .... .... .... .... ....
40 40 .... .... .... 0.375 .... .... 0.5 .... .... .... .... .... ....
42. 42. ...... ...... ...... 0.375 ...... ...... 0.5 ...... ...... ...... ...... ...... ......
48. 48. ...... ...... ...... 0.375 ...... ...... 0.5 ...... ...... ...... ...... ...... ......

BS 316S11孟买，印度平面/ RTJ /板式法兰供应商，也参考SA 182 F316L ORICE钢管螺栓和螺柱图。

SS 316L法兰物理性质

密度 8.0 g / cm3
熔点 1400°C（2550°F）
抗拉强度 PSI - 75000，MPA - 515
屈服强度（0.2％偏置） PSI - 30000，MPA - 205
伸长 35％

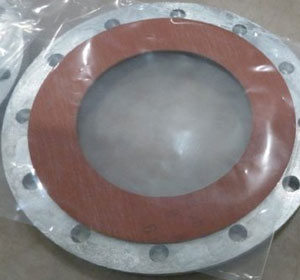

不锈钢316L滑动法兰垫片图

普通管尺寸 垫圈I.D.（内部Daimeter）
 垫圈O.D.（除了Daimeter之外）
150磅 300磅 400磅 600磅 900磅
1/2 0.84 1.875 2.125 2.125 2.125 2.50
3/4 1.06 2.25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3.50
1 1/2 1.91 3.375 3.75 3.75 3.75 3.875
2 2.38 4.125 4.375 4.375 4.375 5.625
2 1/2 2.88 4.875 5.125 5.125 5.125 6.50
3. 3.50 5.375 5.875. 5.875. 5.875. 6.625
4. 4.50 6.875. 7.125 7.00 7.625 8.125
5. 5.56 7.75 8.50 8.375 9.50 9.75
6. 6.62 8.75 9.875. 9.75 10.50 11.375
8. 8.62 11. 12.125 12.00 12.625. 14.125
10. 10.75 13.375 14.25 14.125 15.75 17.125
12. 12.75 16.125 16.625. 16.50 18.00 19.625.

ASTM A182 F316L焊接颈法兰公差图表

不锈钢316法兰 宽容表
一种 O.D.（外径）
  • 当O.D.（外径）为24“或更少：±1/16”（1.6毫米）
  • 当O.D.（外径）超过24“：±1/8”（3.2毫米）
D. 内径（即）
  • 10“更小：±1/32”（0.8毫米）
  • 12“通过18”：+1/8“（3.2毫米）
  • 20“更大：-1/16”（1.6毫米）
B. 接触面直径
  • 1/16“凸起面部：±1/32”（0.8毫米）
  • 1/4“RF（凸起面），T / G（舌和沟槽），（男性和雌性），（M / F）：±1/64”（0.4毫米）
j 底座的枢纽直径
  • 当集线器底座为24“或更小：±1/16”（1.6毫米）
  • 当集线器底有超过24“：±1/8”（3.2毫米）
H 焊接点的集线器直径
  • 5“更小：+ 3/32”（2.4 mm），-1 / 32“（0.8毫米）
  • 6“且较大：+ 5/32”（4.0 mm），-1/32（0.8毫米）
P. 钻孔
  • 圆螺栓：±1/16“（1.6毫米）
  • 螺栓孔间距：±1/32英寸（0.8毫米）
螺栓圈相对于面对的偏心态
  • 2 1/2“和较小±1/32”（0.8 mm）最大值
  • 3“且较大±1/16”（1.6 mm）最大
C 厚度
  • 18“更小：±1/8”（3.2 mm），-0“
  • 20“更大：±3/16”（4.8 mm），-0“
K. 枢纽的长度
  • 10“更小：±1/16”（1.6毫米）
  • 12“更大：±1/8”（3.2毫米）

Werkstoff nr。1.4404盲法兰扭矩图表

大小以英寸为单位 大小在毫米 缺陷最大。径向投影
没有比锯齿底部更深，毫米 比锯齿底部更深，毫米
1/2 15. 3.0 1.5
3/4 20. 3.0 1.5
1 25. 3.0 1.5
1 1/4 32. 3.0 1.5
1 1/2 40 3.0 1.5
2 50. 3.0 1.5
2 1/2 65. 3.0 1.5
3. 80 4.5 1.5
3 1/2 90. 6.0 3.0
4. 100. 6.0 3.0
5. 125. 6.0 3.0
6. 150. 6.0 3.0
8. 200. 8.0 4.5
10. 250. 8.0 4.5
12. 300 8.0 4.5
14. 350. 8.0 4.5
16. 400 10.0 4.5
18. 450. 12.0 6.0
20. 500. 12.0 6.0
24. 600 12.0 6.0

螺栓尺寸ONS S31603插座焊接法兰

150＃法兰根据ANSI B16.5 300＃法兰根据ANSI B16.5 600＃法兰根据ANSI B16.5
普通管尺寸 ＃铆钉和螺栓 螺栓和螺栓的直径 螺柱的长度 ＃铆钉和螺栓 螺栓和螺栓的直径 螺柱长度 ＃铆钉和螺栓 螺栓和螺栓的直径 螺柱的长度
1/16 rf. RTJ. 1/16 rf. RTJ. 1/4 RF. RTJ.
1/2 4. 0.50 2-1 / 4. - 4. 0.50 2-1 / 2 3. 4. 0.50 3. 3.
3/4 4. 0.50 2-1 / 2 - 4. 0.63 3. 3-1 / 2 4. 0.63 3-1 / 2 3-1 / 2
1 4. 0.50 2-1 / 2 3. 4. 0.63 3. 3-1 / 2 4. 0.63 3-1 / 2 3-1 / 2
1-1 / 4. 4. 0.50 2-3 / 4. 3-1 / 4. 4. 0.63 3-1 / 4. 3-3 / 4. 4. 0.63 3-3 / 4. 3-3 / 4.
1-1 / 2 4. 0.50 2-3 / 4. 3-1 / 4. 4. 0.75 3-1 / 2 4. 4. 0.75 4-1 / 4. 4-1 / 4.
2 4. 0.63 3-1 / 4. 3-3 / 4. 8. 0.63 3-1 / 2 4. 8. 0.63 4-1 / 4. 4-1 / 4.
2-1 / 2 4. 0.63 3-1 / 2 4. 8. 0.75 4. 4-1 / 2 8. 0.75 4-3 / 4. 4-3 / 4.
3. 4. 0.63 3-1 / 2 4. 8. 0.75 4-1 / 4. 4-3 / 4. 8. 0.75 5. 5.
3-1 / 2 8. 0.63 3-1 / 2 4. 8. 0.75 4-1 / 4. 5. 8. 0.88 5-1 / 2 5-1 / 2
4. 8. 0.63 3-1 / 2 4. 8. 0.75 4-1 / 2 5. 8. 0.88 5-3 / 4. 5-3 / 4.
5. 8. 0.75 3-3 / 4. 4-1 / 4. 8. 0.75 4-3 / 4. 5-1 / 4. 8. 1.00 6-1 / 2 6-1 / 2
6. 8. 0.75 4. 4-1 / 2 12. 0.75 4-3 / 4. 5-1 / 2 12. 1.00 6-3 / 4. 6-3 / 4.
8. 8. 0.75 4-1 / 4. 4-3 / 4. 12. 0.88 5-1 / 2 6. 12. 1.13 7-1 / 2 7-3 / 4.
10. 12. 0.88 4-1 / 2 5. 16. 1.00 6-1 / 4. 6-3 / 4. 16. 1.25 8-1 / 2 8-1 / 2
12. 12. 0.88 4-3 / 4. 5-1 / 4. 16. 1.13 6-3 / 4. 7-1 / 4. 20. 1.25 8-3 / 4. 8-3 / 4.
14. 12. 1.00 5-1 / 4. 5-3 / 4. 20. 1.13 7. 7-1 / 2 20. 1.38 9-1 / 4. 9-1 / 4.
16. 16. 1.00 5-1 / 4. 5-3 / 4. 20. 1.25 7-1 / 2 8. 20. 1.50 10. 10.
18. 16. 1.13 5-3 / 4. 6-1 / 4. 24. 1.25 7-3 / 4. 8-1 / 4. 20. 1.63 10-3 / 4. 10-3 / 4.
20. 20. 1.13 6-1 / 4. 6-3 / 4. 24. 1.25 8. 8-3 / 4. 24. 1.63 11-1 / 4. 11-1 / 2
24. 20. 1.25 6-3 / 4. 7-1 / 4. 24. 1.50 9. 10. 24. 1.88 13. 13-1 / 4.

900＃法兰根据ANSI B16.5 1500＃法兰根据ANSI B16.5 2500＃法兰根据ANSI B16.5
普通管尺寸 ＃铆钉和螺栓 螺栓和螺柱的直径 螺柱长度 ＃铆钉和螺栓 螺栓和螺栓的直径 螺柱的长度 ＃铆钉和螺栓 螺栓和螺栓的直径 螺柱的长度
1/4 RF. RTJ. 1/4 RF. RTJ. 1/4 RF. RTJ.
1/2 4. 0.75 4-1 / 4. 4-1 / 4. 4. 0.75 4-1 / 4. 4-1 / 4. 4. 0.75 4-3 / 4. 4-3 / 4.
3/4 4. 0.75 4-1 / 2 4-1 / 2 4. 0.75 4-1 / 2 4-1 / 2 4. 0.75 5. 5.
1 4. 0.88 5. 5. 4. 0.88 5. 5. 4. 0.88 5-1 / 2 5-1 / 2
1-1 / 4. 4. 0.88 5. 5. 4. 0.88 5. 5. 4. 1.00 6. 6.
1-1 / 2 4. 1.00 5-1 / 2 5-1 / 2 4. 1.00 5-1 / 2 5-1 / 2 4. 1.13 6-3 / 4. 6-3 / 4.
2 8. 0.88 5-3 / 4. 5-3 / 4. 8. 0.88 5-3 / 4. 5-3 / 4. 8. 1.00 7. 7.
2-1 / 2 8. 1.00 6-1 / 4. 6-1 / 4. 8. 1.00 6-1 / 4. 6-1 / 4. 8. 1.13 7-3 / 4. 8.
3. 8. 0.88 5-3 / 4. 5-3 / 4. 8. 1.13 7. 7. 8. 1.25 8-3 / 4. 9.
4. 8. 1.13 6-3 / 4. 6-3 / 4. 8. 1.25 7-3 / 4. 7-3 / 4. 8. 1.50 10. 10-1 / 4.
5. 8. 1.25 7-1 / 2 7-1 / 2 8. 1.50 9-3 / 4. 9-3 / 4. 8. 1.75 11-3 / 4. 12-1 / 4.
6. 12. 1.13 7-1 / 2 7-3 / 4. 12. 1.38 10-1 / 4. 10-1 / 2 8. 2.00 13-1 / 2 14.
8. 12. 1.38 8-3 / 4. 8-3 / 4. 12. 1.63 11-1 / 2 11-3 / 4. 12. 2.00 15. 15-1 / 2
10. 16. 1.38 9-1 / 4. 9-1 / 4. 12. 1.88 13-1 / 4. 13-1 / 2 12. 2.50 19-1 / 4. 20.
12. 20. 1.38 10. 10. 16. 2.00 14-3 / 4. 15-1 / 4. 12. 2.75 21-1 / 4. 22.
14. 20. 1.50 10-3 / 4. 11. 16. 2.25 16. 16-3 / 4. - - - -
16. 20. 1.63 11-1 / 4. 11-1 / 2 16. 2.50 17-1 / 2 18-1 / 2 - - - -
18. 20. 1.88 12-3 / 4. 13-1 / 4. 16. 2.75 19-1 / 2 20-3 / 4. - - - -
20. 20. 2.00 13-3 / 4. 14-1 / 4. 16. 3.00 21-1 / 4. 22-1 / 4. - - - -
24. 20. 2.50 17-1 / 4. 18. 16. 3.50 24-1 / 4. 25-1 / 2 - - - -

不锈钢316L大直径法兰尺寸图表

英寸正常尺寸 尺寸 不锈钢316L法兰尺寸尺寸1/2英寸。到2 1/2英寸。
125级
150级		 300级 400级 600级 900级 1500级 2500级
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1/2 一种 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121. 4 3/4 121. 5 1/4 133.4
B. 7月16日 11.1 9月16日 14.3 9月16日 14.3 9月16日 14.3 7/8 22.2 7/8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. - 4. 44.
D. 5/8 15.9 5/8 15.9 5/8 15.9 5/8 15.9 7/8 22.2 7/8 22.2 7/8 22.2
3/4 一种 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130. 5 1/8 130. 5 1/2 139.7
B. 1/2 12.7 5/8 15.9 5/8 15.9 5/8 15.9 1 25.4 1 25.4 1 1/4 31.8.
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. - 4. 44.
D. 5/8 15.9 3/4 19. 3/4 19. 3/4 19. 7/8 22.2 7/8 22.2 7/8 22.2
1 一种 4 1/4 108. 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159.
B. 9月16日 14.3 11/16 17.5 11/16 17.5 11/16 17.5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4. 102. 4. 102. 4 1/4 108.
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4.
D. 5/8 15.9 3/4 19. 3/4 19. 3/4 19. 1 25.4 1 25.4 1 25.4
1 1/4 一种 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159. 6 1/4 159. 7 1/4 184.2
B. 5/8 15.9 3/4 19. 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 1 1/2 38.1.
D2 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5 2 1/2 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111. 4 3/8 111. 5 1/8 130.
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4.
D. 5/8 15.9 3/4 19. 3/4 19. 3/4 19. 1 25.4 1 25.4 1 1/8 28.6
1 1/2 一种 5. 127. 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7. 177.8 7. 177.8 8. 203.
B. 11/16 17.5 13/16 20.6 7/8 22.2 7/8 22.2 1 1/4 31.8. 1 1/4 31.8. 1 3/4 44.5
D2 2 7/8 73 98. 2 7/8 73. 2 7/8 73. 2 7/8 73. 2 7/8 73. 2 7/8 73. 2 7/8 73.
D1 3 7/8 4. 4 1/2 114. 4 1/2 114. 4 1/2 114. 4 7/8 124. 4 7/8 124. 5 3/4 146.
N 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4. 4.
D. 5/8 。15.9 7/8 22.2 7/8 22.2 7/8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8.
2 一种 6. 152.4 6 1/2 165.1. 6 1/2 165.1. 6 1/2 165.1. 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
B. 3/4 19. 7/8 22.2 1 25.4 1 25.4 1 1/2 38.1. 1 1/2 38.1. 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121. 5. 127. 5. 127. 5. 127. 6 1/2 165.1. 6 1/2 165.1. 6 3/4 171.
N 4. 4. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8.
D. 3/4 19. 3/4 19. 3/4 19. 3/4 19. 1 25.4 1 25.4 1 1/8 28.6
2 1/2 一种 7. 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244. 9 5/8 244. 10 1/2 266.7
B. 7/8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3. 1 5/8 41.3. 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105. 4 1/8 105. 4 1/8 105.
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
N 4. 4. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8. 8.
D. 3/4 19. 7/8 22.2 7/8 22.2 7/8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8.

316L不锈钢法兰尺寸

316L不锈钢法兰尺寸


普通管尺寸（NPS） 外面的法兰（o.d.） 法兰的厚度 凸起的直径 基部直径的轮毂 Lengtd TDRU枢纽 钻孔和直径 斜角直径的枢纽 圆角半径 插座Deptd.
焊接颈部（WN） SORF（SLIN-ON）NPT（螺纹）SWRF（插座） 松动（圈接头） SORF（SLIP-ON）SWRF（插座） 松动（圈接头）
O. 问： R. X y y y W. B. H R. Z.
1/2 3-1 / 2 7月16日 1-3 / 8. 1-3 / 16. 1-7 / 8. 5/8 5/8 .88 .90 .84 1/8 3/8
3/4 3-7 / 8. 1/2 1-11 / 16. 1-1 / 2 2-1 / 16. 5/8 5/8 1.09 1.11 1.05 1/8 7月16日
1 4-1 / 4. 9月16日 2 1-15 / 16. 2-3 / 16. 11/16 11/16 1.36 1.38 1.32 1/8 1/2
1-1 / 4. 4-5 / 8. 5/8 2-1 / 2 2-5 / 16. 2-1 / 4. 13/16 13/16 1.70 1.72 1.66 3/16 9月16日
1-1 / 2 5. 11/16 2-7 / 8. 2-9 / 16. 2-7 / 16. 7/8 7/8 1.95 1.97 1.90 1/4 5/8
2 6. 3/4 3-5 / 8. 3-1 / 16. 2-1 / 2 1 1 2.44 2.46 2.38 5月16日 11/16
2-1 / 2 7. 7/8 4-1 / 8. 3-9 / 16. 2-3 / 4. 1-1 / 8. 1-1 / 8. 2.94 2.97 2.88 5月16日 3/4
3. 7-1 / 2 15/16 5. 4-1 / 4. 2-3 / 4. 1-3 / 16. 1-3 / 16. 3.57 3.60 3.50 3/8 13/16
3-1 / 2 8-1 / 2 15/16 5-1 / 2 4-13 / 16. 2-13 / 16. 1-1 / 4. 1-1 / 4. 4.07 4.10 4.00 3/8 7/8
4. 9. 15/16 6-3 / 16. 5-5 / 16. 3. 1-5 / 16. 1-5 / 16. 4.57 4.60 4.50 7月16日 15/16
5. 10. 15/16 7.5 / 16. 6-7 / 16. 3-1 / 2 1-7 / 16. 1-7 / 16. 5.66 5.69 5.56 7月16日 15/16
6. 11. 1 8-1 / 2 7-9 / 16. 3-1 / 2 1-9 / 16. 1-9 / 16. 6.72 6.75 6.63 1/2 1-1 / 16.
8. 13-1 / 2 1-1 / 8. 10-5 / 8. 9-11 / 16. 4. 1-3 / 4. 1-3 / 4. 8.72 8.75 8.63 1/2 1-1 / 4.
10. 16. 1-3 / 16. 12-3 / 4. 12. 4. 1-15 / 16. 1-15 / 16. 10.88 10.92 10.75 1/2 1-5 / 16.
12. 19. 1-1 / 4. 15. 14-3 / 8. 4-1 / 2 2-3 / 16. 2-3 / 16. 12.88 12.92 12.75 1/2 1-9 / 16.
14. 21. 1-3 / 8. 16-1 / 4. 15-3 / 4. 5. 2-1 / 4. 3-1 / 8. 14.14 14.18 14.00 1/2 1-5 / 8.
16. 23-1 / 2 1-7 / 16. 18-1 / 2 18. 5. 2-1 / 2 3-7 / 16. 16.16 16.19 16.00 1/2 1-3 / 4.
18. 25. 1-9 / 16. 21. 19-7 / 8. 5-1 / 2 2-11 / 16. 3-13 / 16. 18.18 18.20. 18.00 1/2 1-15 / 16.
20. 27-1 / 2 1-11 / 16. 23. 22. 5-11 / 16. 2-7 / 8. 4-1 / 16. 20.20 20.25 20.00 1/2 2-1 / 8.
24. 32. 1-7 / 8. 27-1 / 4. 26-1 / 8. 6. 3-1 / 4. 4-3/8 24.25 24.25 24.00 1/2 2-1 / 2

300＃ASME SA 182-F316L管法兰尺寸

300＃ASME SA 182-F316L管法兰尺寸

标称管道尺寸（在。） 300级
直径
法兰
（在。）		 不。
的
螺栓		 直径
螺栓
（在。）		 直径
螺栓孔
（在。）		 螺栓
圆圈
（在。）
1/4 3-3 / 8. 4. 1/2 0.62 2-1 / 4.
1/2 3-3 / 4. 4. 1/2 0.62 2-5 / 8.
3/4 4-5 / 8. 4. 5/8 0.75 3-1 / 4.
1 4-7 / 8. 4. 5/8 0.75 3-1 / 2
1-1 / 4. 5-1 / 4. 4. 5/8 0.75 3-7 / 8.
1-1 / 2 6-1 / 8. 4. 3/4 0.88 4-1 / 2
2 6-1 / 2 8. 5/8 0.75 5.
2-1 / 2 7-1 / 2 8. 3/4 0.88 5-7 / 8.
3. 8-1 / 4. 8. 3/4 0.88 6-5 / 8.
3-1 / 2 9. 8. 3/4 0.88 7-1 / 4.
4. 10. 8. 3/4 0.88 7-7 / 8.
5. 11. 8. 3/4 0.88 9-1 / 4.
6. 12-1 / 2 12. 3/4 0.88 10-5 / 8.
8. 15. 12. 7/8 1 13.
10. 17-1 / 2 16. 1 1.12 15-1 / 4.
12. 20-1 / 2 16. 1-1 / 8. 1.25 17-3 / 4.
14. 23. 20. 1-1 / 8. 1.25 20-1 / 4.
16. 25-1 / 2 20. 1-1 / 4. 1.38 22-1 / 2
18. 28. 24. 1-1 / 4. 1.38 24-3 / 4.
20. 30-1 / 2 24. 1-1 / 4. 1.38 27.
24. 36. 24. 1-1 / 2 1.62 32.

我们提供了良好质量的不锈钢316L法兰类型

316L SS法兰垫圈
316L SS法兰垫圈
SA182 GR F316L液压SAE法兰
SA182 GR F316L液压SAE法兰
A182-F304 SUS F316L锚法法兰
A182-F304 SUS F316L锚法凸缘
ASME SA182 F316L插座焊接法兰
ASME SA182 F316L插座焊接法兰
钢A182 F316L盲法兰
钢A182 F316L盲法兰
Werkstoff No.1.4404 / 1.4435焊接颈部法兰
Werkstoff No.1.4404 / 1.4435焊接颈部法兰
UNS S31603眼镜盲法兰
UNS S31603眼镜盲法兰
316L不锈钢滑动法兰
316L不锈钢滑动凸缘


最近提供给之后的位置

ANSI B16.48,18英寸，900磅，RF，不锈钢316L法兰 马来西亚，瑞典，哥伦比亚，中国
SCH 40,8英寸，600＃，SS 316L法兰 荷兰，俄罗斯，迪拜，马来西亚
10 IN，1500，SCH 50，RF，ASTM A182 F316L在法兰上滑动 沙特阿拉伯（KSA），科威特，南非，巴西
2500级，20英寸，ASTM A182 F316L法兰 尼日利亚，澳大利亚，菲律宾，英国
DN 600,22英寸，WERKSTOFF NR。1.4404焊接颈部法兰 马来西亚，香港，阿曼，阿联酋
ASME B16.5,4英寸，等级316L SS法兰垫圈 巴林，南非，新加坡
RF，DN 100，SA182 GR F316L液压SAE法兰 印度尼西亚，比利时，达曼-Ksa，菲律宾。
24英寸，300＃，BS EN 10204-1，A182-F304 SUS F316L锚法凸缘 新加坡，马来西亚，加拿大，菲律宾
150＃，SCH 80,24英寸，ASME SA182 F316L插座焊接法兰 欧洲，罗马尼亚，日本，马来西亚
SCH90，BS 10,2英寸，304 A182 F316L盲法兰 捷克，马来西亚，德国，泰国
10英寸，SCH 60，300级，RF，UNS S31603眼镜盲法兰 泰国，欧洲，法国，卡塔尔
300磅，FF，ASME B16.5,8英寸，316L不锈钢滑动凸缘 马来西亚，美国，芬兰，孟加拉国
