ASTM A234 WPB弯头和45/90度长半径管弯曲制造商

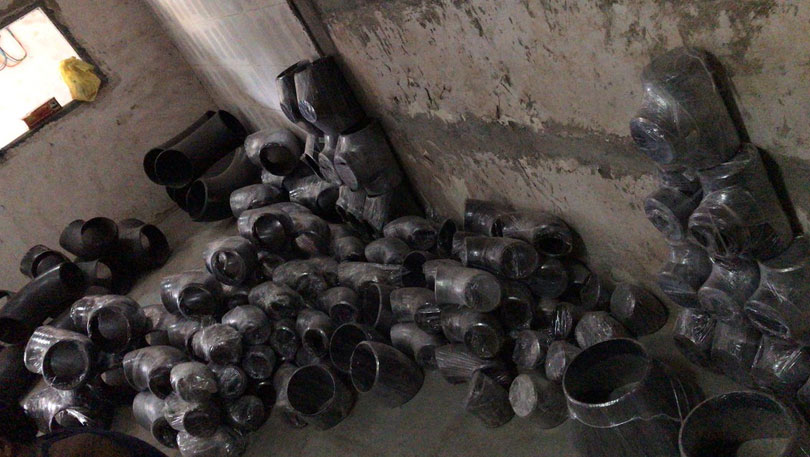

ASTM A234 WPB弯头

SA234 WPB弯头规格

标准规格： ASTM A234 WPB弯头
时间表： SCH 5到SCH XXS。
尺寸： 壁厚 - 从2到40毫米。
直径 - 从21,3到711毫米。
材料清单： 镍，合金钢，碳钢，Inconel，Monel，Hastaly，钛，钽，不锈钢，Cupro-镍90/10和70/30
配件类型： 对接焊接（BW）
厚度： 附表5S，20S，S10，S20，S30,10，S80，S100，S120，STD，40S，S40，S60，XS​​，80S，S140，S160，XXS等。
标准维度： ANSI B16.28，MSS-SP-43类型A，JIS B2312，ANSI B16.9，MSS-SP-43类型B，JIS B2313

焊接A234 WPB减速器弯头尺寸

管道正常尺寸 O.D. ID。 壁
厚。		 中央
结束		 管
Sche.		 重量
磅
1/2 0.84 0.622 0.109 0.62 40 0.09
3/4 1.05 0.824 0.113 0.75 40 0.1
1 1.32 1.05 0.133 0.88 40 0.22
1 1/4 1.66 1.38 0.14 1 40 0.33
1 1/2 1.9 1.61 0.145 1.12 40 0.43
2 2.38 2.07 0.154 1.38 40 0.85
2 1/2 2.88 2.47 0.203 1.75 40 1.7
3. 3.5 3.07 0.216 2 40 2.5
3 1/2 4. 3.55 0.226 2.25 40 3.4
4. 4.5 4.03 0.237 2.5 40 4.5
5. 5.56 5.05 0.258 3.12 40 7.5
6. 6.62 6.06 0.28 3.75 40 11.7
8. 8.62 7.98 0.322 5. 40 23.3.
10. 10.75 10.02 0.365 6.25 40 40.9
12. 12.75 12. 0.375 7.5 * 61.4
14. 14. 13.25 0.375 8.75 30. 78.1.
16. 16. 15.25 0.375 10. 30. 101.
18. 18. 17.25 0.375 11.25 * 128.
20. 20. 19.25 0.375 12.5 20. 159.
24. 24. 23.25 0.375 15. 20. 231.
30. 30. 29.25 0.375 18.5 * 358.
36. 36. 35.25 0.375 22.25 * 518.
42. 42. 41.25 0.375 26. * 707.
48. 48. 47.25 0.375 29.88 * 1,000

Buttweld A234 SR肘等量

管 管肘配合 法兰 阀门 螺栓和坚果
A106 GR A. A234 GR WPA弯头 A105 A216 GR WCB. A193 GR B7
A194 GR 2H.
A106 GR B. ASTM A234 GR WPB弯头 A105 A216 GR WCB.
A106 GR C. SA234 WPB弯头 A105 A216 GR WCB.

碳钢A234 WPB SCH 80肘部化学成分

年级 C m P. S. SI. CR. 莫 你 铜 V. NB.
WPB. 0.3 0.29-1.06 0.05 0.058 0.1分钟 0.4 0.15 0.4 0.4 0.08 0.02
WPC. 0.35 0.29-1.06 0.05 0.058 0.1分钟 0.4 0.15 0.4 0.4 0.08 0.02
WP11 CL1. 0.05-0.15. 0.30-0.60 0.03 0.03 0.50-100. 1.00-1.50 0.44-0.65 - - - -
WP11 CL2 / 3 0.05-0.20 0.30-0.80 0.04 0.04 0.50-100. 1.00-1.50 0.44-0.65 - - - -


弯头90 A234 WPB配件机械组合物

拉伸要求 WPB. WPC，WP11CL2 WP11CL1 　WP11CL3
拉伸强度，最小，KSI [MPA] 60-85 70-95 60-85 　75-100
（0.2％偏移或0.5％的延长负载率） [415-585] [485-655] [415-585] 　[520-690]
屈服强度，最低，KSI [MPA] 32. 40 30. 45.
[240] [275] [205] [310]



A234 WPB Buttweld弯头45度压力额定值

nps. 外径 时间表
（在） （在）
 10. 20. 30. STD. 40 60. XS. 80 100. 120. 140. 160. XXS.
1/4 0.54 7985. 7985. 10798 10798
3/8 0.675 6606. 6606. 9147. 9147.
1/2 0.84 6358 6358 8575. 8575. 10908 17150
3/4 1.05 5273 5273 7187. 7187. 10220. 14373
1 1.315 4956 4956 6670. 6670. 9316. 13340.
1 1/4 1.66 4133. 4133. 5638 5638 7380. 11276.
1 1/2 1.9 3739. 3739. 5158. 5158. 7247. 10316.
2 2.375 3177. 3177. 4498 4498 7097 8995.
2 1/2 2.875 3460. 3460. 4704. 4704. 6391. 9408.
3. 3.5 3024. 3024. 4200 4200 6132 8400.
3 1/2 4. 2769 2769 3896. 3896.
4. 4.5 2581 2581 3670. 3670. 4769 5782 7339.
5. 5.563 2273 2273 3303. 3303. 4404. 5505 6606.
6. 6.625 2071. 2071. 3195. 3195. 4157. 5318. 6390.
8. 8.625 1420. 1574年 1829年 1829年 2307 2841. 2841. 3375. 4085. 4613. 5147. 4971
10. 10.75 1140. 1399 1664 1664 2279 2279 2708 3277. 3847. 4558 5128 4558
12. 12.75 961. 1268. 1441. 1560. 2160. 1922年 2644 3244. 3843 4324. 5042. 3843
14. 14. 875. 1092. 1313. 1313. 1533. 2079. 1750. 2625. 3283. 3829. 4375 4921
16. 16. 766. 956. 1148. 1148. 1531. 2009年 1531. 2585 3157 3733 4404. 4882
18. 18. 681. 849. 1192. 1021. 1530. 2042年 1361. 2553 3147. 3743 4252 4848.
20. 20. 613. 919. 1225. 919. 1455. 1989年 1225. 2526 3138. 3675. 4288 4824.
22. 22. 557. 835. 1114. 835. 1949年 1114. 2506 3063. 3619. 4176. 4733.
24. 24. 510. 766. 1147. 766. 1405. 1978年 1021. 2489. 3126. 3700. 4210. 4786.
30. 30. 510. 817. 1021. 613. 817.
32. 32. 478. 766. 957. 574. 1054.
34. 34. 450. 721. 901. 540. 992
36. 36. 425. 681. 851. 510. 1021.
42. 42. 583. 729. 438. 875.
