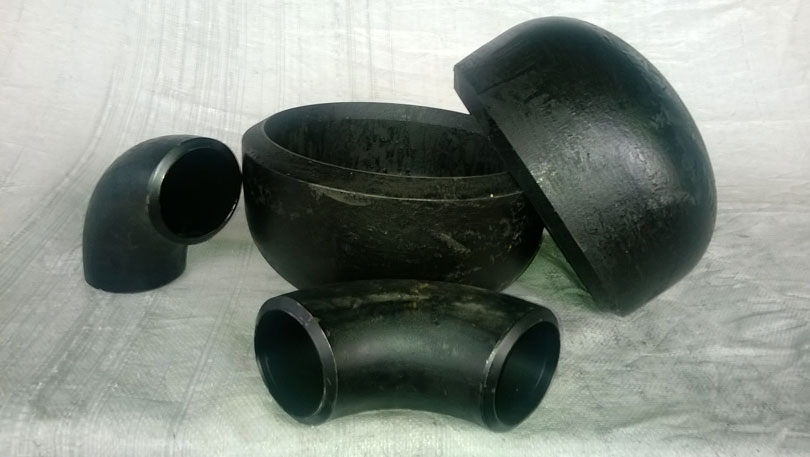

ASTM A234 WPB管端盖

ASTM A234 WPB管帽

SA234 WPB管帽规格

标准规格： ASTM A234 WPB管帽
时间表： SCH 5到SCH XXS。
尺寸： 壁厚 - 从2到40毫米。
直径 - 从21,3到711毫米。
材料清单： 镍，合金钢，碳钢，Inconel，Monel，Hastaly，钛，钽，不锈钢，Cupro-镍90/10和70/30
配件类型： 对接焊接（BW）
厚度： 附表5S，20S，S10，S20，S30,10，S80，S100，S120，STD，40S，S40，S60，XS​​，80S，S140，S160，XXS等。
标准维度： ANSI B16.28，MSS-SP-43类型A，JIS B2312，ANSI B16.9，MSS-SP-43类型B，JIS B2313

碳钢SA234 WPB管帽尺寸

管道正常尺寸 od ID 壁
厚。		 长度 管
SCH.		 重量
磅
1/2 0.84 0.622 0.109 1 40 0.08
3/4 1.05 0.824 0.113 1.25 40 0.14
1 1.32 1.049 0.133 1.5 40 0.21
1 1/4 1.66 1.38 0.14 1.5 40 0.33
1 1/2 1.9 1.61 0.145 1.5 40 0.54
2 2.38 2.067 0.154 1.5 40 0.8
2 1/2 2.88 2.469 0.203 1.5 40 1
3. 3.5 3.068 0.216 2 40 1.7
3 1/2 4. 3.548 0.226 2.5 40 2.3
4. 4.5 4.026 0.237 2.5 40 2.8
5. 5.56 5.047 0.258 3. 40 4.6
6. 6.62 6.065 0.28 3.5 40 6.9
8. 8.62 7.981 0.322 4. 40 11.8
10. 10.75 10.02 0.365 5. 40 20.8
12. 12.75 12. 0.375 6. * 30.3
14. 14. 13.25 0.375 6.5 30. 36.5
16. 16. 15.25 0.375 7. 30. 43.5
18. 18. 17.25 0.375 8. * 57.
20. 20. 19.25 0.375 9. 20. 75.7
24. 24. 23.25 0.375 10.5 20. 101.
30. 30. 29.24 0.38 10.5 * 137.
36. 36. 35.24 0.38 10.5 * 175.
42. 42. 41.24 0.38 12. * 229.
48. 48. 47.24 0.38 13.5 * 350.


A234 WPB最终帽等效

管 管帽配件 法兰 阀门 螺栓和坚果
A106 GR A. A234 GR WPA帽 A105 A216 GR WCB. A193 GR B7
A194 GR 2H.
A106 GR B. ASTM A234 GR WPB帽 A105 A216 GR WCB.
A106 GR C. SA234 WPB CAP. A105 A216 GR WCB.

管帽A234 WPB化学成分

年级 C m P. S. SI. CR. 莫 你 铜 V. NB.
WPB. 0.3 0.29-1.06. 0.05 0.058 0.1分钟 0.4 0.15 0.4 0.4 0.08 0.02
WPC. 0.35 0.29-1.06. 0.05 0.058 0.1分钟 0.4 0.15 0.4 0.4 0.08 0.02
WP11 CL1 0.05-0.15. 0.30-0.60 0.03 0.03 0.50-100. 1.00-1.50 0.44-0.65 - - - -
WP11 CL2 / 3 0.05-0.20 0.30-0.80 0.04 0.04 0.50-100. 1.00-1.50 0.44-0.65 - - - -


CS管帽A234 WPB机械组合物

拉伸要求 WPB. WPC，WP11CL2. WP11CL1 　WP11CL3
拉伸强度，最小，KSI [MPA] 60-85 70-95 60-85 　75-100
（0.2％偏移或0.5％的延长负载率） [415-585] [485-655] [415-585] 　[520-690]
屈服强度，最低，KSI [MPA] 32. 40 30. 45.
[240] [275] [205] [310]



BW A234 WPB端盖压力额定值

nps. 外径 时间表
（在） （在）
 10. 20. 30. STD. 40 60. XS. 80 100. 120. 140. 160. XXS.
1/4 0.54 7985 7985 10798 10798
3/8 0.675 6606. 6606. 9147. 9147.
1/2 0.84 6358 6358 8575. 8575. 10908 17150
3/4 1.05 5273 5273 7187. 7187. 10220. 14373
1 1.315 4956 4956 6670. 6670. 9316. 13340.
1 1/4 1.66 4133. 4133. 5638 5638 7380. 11276.
1 1/2 1.9 3739. 3739. 5158. 5158. 7247. 10316.
2 2.375 3177. 3177. 4498 4498 7097. 8995
2 1/2 2.875 3460. 3460. 4704. 4704. 6391 9408.
3. 3.5 3024. 3024. 4200 4200 6132 8400.
3 1/2 4. 2769 2769 3896 3896
4. 4.5 2581 2581 3670. 3670. 4769 5782 7339.
5. 5.563 2273 2273 3303. 3303. 4404. 5505 6606.
6. 6.625 2071. 2071. 3195. 3195. 4157. 5318. 6390.
8. 8.625 1420. 1574年 1829年 1829年 2307 2841. 2841. 3375. 4085. 4613. 5147. 4971
10. 10.75 1140. 1399 1664 1664 2279 2279 2708 3277. 3847. 4558 5128 4558
12. 12.75 961. 1268. 1441. 1560. 2160. 1922年 2644 3244. 3843 4324 5042. 3843
14. 14. 875. 1092. 1313. 1313. 1533. 2079. 1750. 2625. 3283. 3829. 4375. 4921
16. 16. 766. 956. 1148. 1148. 1531. 2009年 1531. 2585 3157 3733. 4404. 4882
18. 18. 681. 849. 1192 1021. 1530. 2042年 1361. 2553 3147. 3743. 4252 4848.
20. 20. 613. 919. 1225. 919. 1455. 1989年 1225. 2526 3138. 3675. 4288 4824.
22. 22. 557. 835. 1114. 835. 1949年 1114. 2506 3063. 3619. 4176. 4733.
24. 24. 510. 766. 1147. 766. 1405. 1978年 1021. 2489. 3126. 3700. 4210. 4786.
30. 30. 510. 817. 1021. 613. 817.
32. 32. 478. 766. 957. 574. 1054.
34. 34. 450. 721. 901. 540. 992
36. 36. 425. 681. 851. 510. 1021.
42. 42. 583. 729. 438. 875.
