DIN 2576 PN10法兰材料规范，法兰Norma
DIN 2576 PN10法兰
法兰Norma DIN 2576 PN10
EN 1092-2 DIN 2576法兰

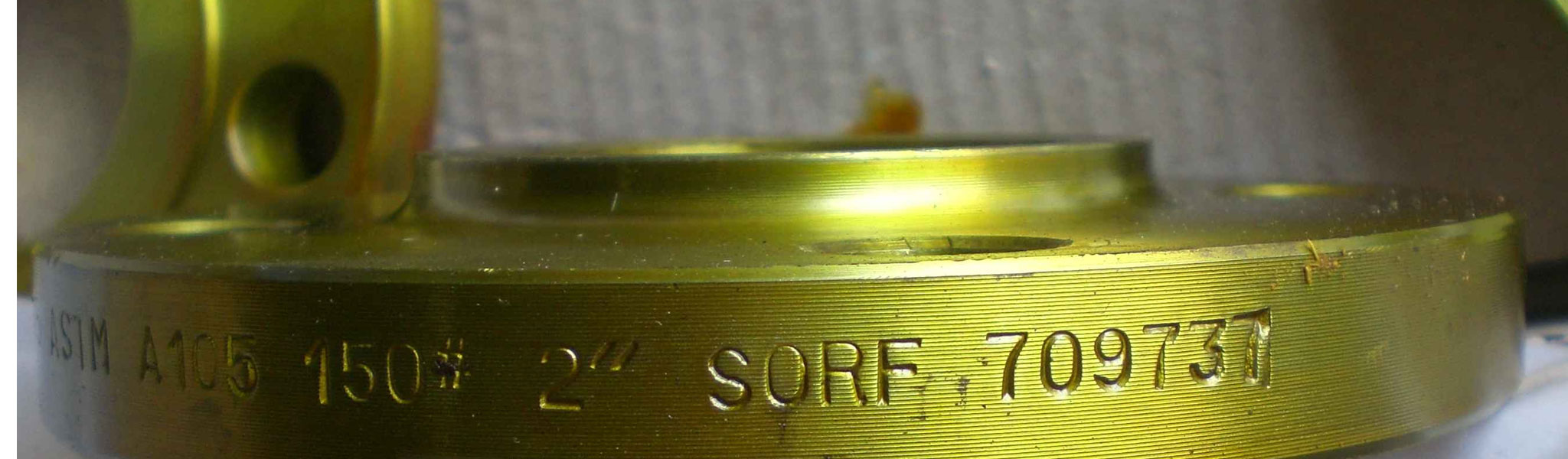

PN10法兰尺寸图
| NPS（普通管尺寸） | 管道直径 | 法兰尺寸 | 螺栓和螺母 | Appro。法兰重量表 | |||||
| 法兰内径 | 法兰Dia | 法兰的厚度 | DIN 2576 PN10螺栓圈的直径 | 孔数量 | 螺栓孔的直径 | ||||
| DN. | ISO | d | D5. | D. | B. | K. | D2 | kg / pcs. | |
| 10. | - | 14. | 14.5 | 90 | 14. | 60 | 4. | 14. | 0.61 |
| 17.2 | - | 17.7 | 90 | 14. | 60 | 4. | 14. | 0.6 | |
| 15. | - | 20. | 21. | 95 | 14. | 65 | 4. | 14. | 0.67 |
| 21.3 | - | 22. | 95 | 14. | 65 | 4. | 14. | 0.67 | |
| 20. | - | 25. | 26. | 105. | 16. | 75 | 4. | 14. | 0.94 |
| 26.9 | - | 27.6 | 105. | 16. | 75 | 4. | 14. | 0.94 | |
| 25. | - | 30. | 31. | 115. | 16. | 85 | 4. | 14. | 1.13 |
| 33.7 | - | 34.4 | 115. | 16. | 85 | 4. | 14. | 1.11 | |
| 32. | - | 38. | 39. | 140. | 16. | 100. | 4. | 18. | 1.66 |
| 42.4 | - | 43.1. | 140. | 16. | 100. | 4. | 18. | 1.62 | |
| 40 | - | 44.5 | 45.5 | 150. | 16. | 110. | 4. | 18. | 1.89 |
| 48.3 | - | 49. | 150. | 16. | 110. | 4. | 18. | 1.85 | |
| 50. | - | 57. | 58.1 | 165. | 18. | 125. | 4. | 18. | 2.5 |
| 60.3 | - | 61.1. | 165. | 18. | 125. | 4. | 18. | 2.46 | |
| 65 | 76.1. | - | 77.1. | 185 | 18. | 145. | 4. | 18. | 2.99 |
| 80 | 88.9 | - | 90.3 | 200. | 20. | 160. | 8. | 18. | 3.61 |
| 100. | - | 108. | 109.6 | 220. | 20. | 180 | 8. | 18. | 4.17 |
| 114.3. | - | 115.9 | 220. | 20. | 180 | 8. | 18. | 3.99 | |
| 125. | - | 133. | 134.8 | 250. | 22. | 210. | 8. | 18. | 5.66 |
| 139.7 | - | 141.6 | 250. | 22. | 210. | 8. | 18. | 5.41 | |
| 150. | - | 159. | 161.1 | 285. | 22. | 240. | 8. | 22. | 6.97 |
| 168.3 | - | 170.5 | 285. | 22. | 240. | 8. | 22. | 6.55 | |
| 175 | 193.7 | - | 196.1 | 315. | 24. | 270. | 8. | 22. | 8.42 |
| 200. | 219.1 | - | 221.8 | 340. | 24. | 295 | 8. | 22. | 9.28 |
| 250. | - | 267. | 270.2 | 395. | 26. | 350. | 12. | 22. | 12.36 |
| 273. | - | 276.2 | 395. | 26. | 350. | 12. | 22. | 11.85 | |
| 300 | 323.9 | - | 327.6 | 445. | 26. | 400 | 12. | 22. | 13.61 |
| 350. | 355.6 | - | 359.7 | 505. | 28. | 460. | 16. | 22. | 20.35 |
| - | 368. | 372.2 | 505. | 28. | 460. | 16. | 22. | 18.77 | |
| 400 | 406.4 | - | 411. | 565. | 32. | 515. | 18. | 26. | 27.52 |
| - | 419. | 423.7 | 565. | 32. | 515. | 18. | 26. | 35.43 | |
| 450. | 457. | - | 462.3. | 615. | 38. | 565. | 20. | 26. | 35.11 |
| 500. | 508. | - | 613.6 | 670. | 38. | 620. | 20. | 26. | 40.2 |
| 600 | 610. | - | 615.5 | 780. | 40 | 725. | 20. | 26. | 51.87 |

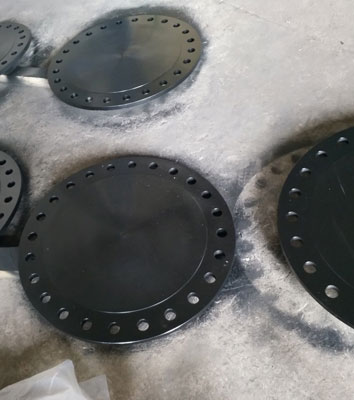

我们在印度提供DIN 86029 PN10 DIN 2576 PN16盲法兰，DIN 2576法兰的尺寸图表。

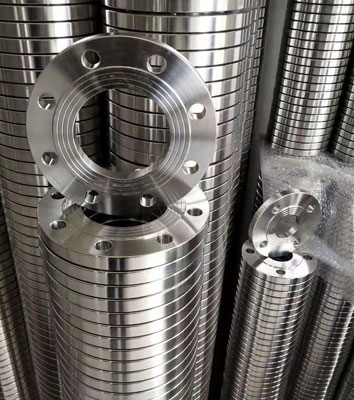

MSS SP-44 DIN 2576 PN10材质规格
| 标准规格： | DIN 2576 PN10法兰 |
|---|---|
| 制造形状 | 大型男女和小男女，凸起的面部，膝盖关节面，RTJ，FF，大榫槽和小舌槽 |
| 生产技术 |
|
| 法兰厚度 | nps≤18 |
| 工业用法兰 | 市政和水工管道系统 食品加工制造 发电厂和核动力工业 |
| 法兰标准 | MSS S44，ISO70051，ASME B16.36，DIN为2062，AWWA C207，BS4504，API7S-43，API7S-15，API605，BS1560-3.1，API，ISO，UNI，EN-1092，EN1092，ANSI / ASME B16.5，B16.47系列A＆B，ASME B16.48 |
| 尺寸图表 | 1/2“到48” |
| 高温法兰 | 超过200°C(400°F)的150磅或超过400°C(750°F) |
| 材料 | 锻铁，碳钢，合金钢，温和钢，不锈钢，双工钢和超双工钢，铜镍，铸铁，Inconel，Hastelloy。 |
| 法兰的孔径 | nps≤10. |
| ASME B16.5评级 | 150, 300, 400, 600, 900, 1500, 2500 |
| ASME和ANSI法兰类型 | 承插焊接，螺纹，滑上，焊颈，盲，搭接 |
| 法兰温度低 | 以上-29°C（-20°F） |
| 日本标准 | 5k，10k，40 k，16 k 20 k 30 k，63 k |
| 最常见的类型 | 锻造/螺纹/螺纹/板 |
PN16盲法兰压力等级
温度 |
||||||||
法兰的表 |
-10°C到200°C |
250°C. |
300℃ |
350°C |
400°C |
425°C |
450°C. |
475°C. |
6. |
6. |
5.5 |
5. |
- |
- |
- |
- |
- |
10. |
10. |
9. |
8. |
7. |
6. |
- |
- |
- |
16. |
16. |
15. |
13. |
11. |
9. |
- |
- |
- |
25. |
25. |
24. |
21. |
17. |
14. |
12. |
9. |
6. |
40 |
40 |
38. |
33. |
28. |
23. |
20. |
15. |
10. |
64 |
64 |
61 |
53. |
44. |
36. |
32. |
24. |
16. |
100. |
100. |
95 |
83 |
70 |
57. |
50. |
37. |
25. |
160. |
160. |
152. |
132. |
112. |
92 |
80 |
60 |
40 |
印度制造商，以较低的价格购买ANSI / ASME B16.5 DIN 2576 PN40焊接颈法兰。
DIN 2576 PN10法兰上卡瓦尺寸图
| (NPS)正常管道尺寸 (英寸) |
|||||
|---|---|---|---|---|---|
| 直径 DIN 2576法兰 (英寸) |
数。 的 DIN 2576螺栓 |
直径 DIN 2576螺栓 (英寸) |
直径 DIN 2576螺栓孔 （英寸。） |
螺栓 圈 (英寸) |
|
| 1/4 | 3-3 / 8. | 4. | 1/2 | 0.62 | 2 |
| 1/2 | 3 - 1/2 | 4. | 1/2 | 0.62 | 2-3/8 |
| 3/4 | 3-7 / 8. | 4. | 1/2 | 0.62 | 4 |
| 1 | 4-1 / 4. | 4. | 1/2 | 0.62 | 3-1/8 |
| 1-1 / 4. | 4-5 / 8. | 4. | 1/2 | 0.62 | 3 - 1/2 |
| 1-1 / 2 | 5. | 4. | 1/2 | 0.62 | 3-7 / 8. |
| 2 | 6. | 4. | 5/8 | 0.75 | 4-3/4 |
| 2 - 1/2 | 7. | 4. | 5/8 | 0.75 | 半 |
| 3. | 7-1 / 2 | 4. | 5/8 | 0.75 | 6. |
| 3 - 1/2 | 8-1 / 2 | 8. | 5/8 | 0.75 | 7. |
| 4. | 9. | 8. | 5/8 | 0.75 | 7-1 / 2 |
| 5. | 10. | 8. | 3/4 | 0.88 | 8-1 / 2 |
| 6. | 11. | 8. | 3/4 | 0.88 | 9-1 / 2 |
| 8. | 13-1 / 2 | 8. | 3/4 | 0.88 | 11-3 / 4. |
| 10. | 16. | 12. | 7/8 | 1 | 14-1 / 4. |
| 12. | 19. | 12. | 7/8 | 1 | 17. |
| 14. | 21. | 12. | 1 | 1.12 | 18-3 / 4. |
| 16. | 23-1 / 2 | 16. | 1 | 1.12 | 21-1 / 4. |
| 18. | 25. | 16. | 1-1 / 8. | 1.25 | 22-3 / 4. |
| 20. | 27-1 / 2 | 20. | 1-1 / 8. | 1.25 | 25. |
| 24. | 32. | 20. | 1-1 / 4. | 1.38 | 29-1 / 2 |
EN 1092-2 PN16 DIN 2576 PN 10 DN 300法兰的供应商在印度提供平坦的法兰DIN 2576 PN10随处提供交付。
我们提供DIN 2576 PN40法兰类型
SCH 120，150，14英寸，A182 F304，DIN 2576 PN16滑动法兰
600级，API 590，FF，9英寸，DIN 2576 PN16盲法兰
150级，SCH 80，A182 F304,22寸，DIN 2576 PN16焊接法兰
300级，A182 F316L, 28英寸，ASME B16.48, DIN 2576 PN16锻造法兰
等级1500,A350 LF2, 4英寸，ANSI B16.48, DIN 2576 PN16板法兰
等级1500,10英寸，SCH标准，A105N, DIN 2576 PN16平法兰
DIN 2576 PN10法兰最小重量，下载DIN 2576 PDF。
EN 1092-2 DIN 2576法兰日程表图
| DIN 2576法兰重量 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 普通管尺寸 | 150磅 | 300磅 | 600磅 | 900LB. | 1500LB. | 2500LB. | ||||||||||||
| 焊接颈部 | SORF. | BLRF | 焊接颈部 | SORF. | BLRF | 焊接颈部 | SORF. | BLRF | 焊接颈部 | SORF. | BLRF | 焊接颈部 | SORF. | BLRF | 焊接颈部 | SORF. | BLRF | |
| 1/2“ | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 2 | 2 | 1500＃权重 | 5. | 4. | 4. | 7. | 7. | 7. | ||
| 3/4“ | 2 | 2 | 2 | 3. | 3. | 3. | 4. | 3. | 3. | 1500＃权重 | 6. | 5. | 6. | 8. | 8. | 8. | ||
| 1“ | 3. | 2 | 2 | 4. | 3. | 3. | 4. | 4. | 4. | 1500＃权重 | 9. | 8. | 8. | 12. | 11. | 11. | ||
| 1 1/2“ | 4. | 3. | 3. | 7. | 6. | 6. | 8. | 7. | 8. | 1500＃权重 | 13. | 12. | 13. | 25. | 22. | 23. | ||
| 2“ | 6. | 5. | 5. | 9. | 7. | 8. | 12. | 9. | 10. | 1500＃权重 | 25. | 25. | 25. | 42. | 37. | 39. | ||
| 2 1/2“ | 8. | 7. | 7. | 12. | 10. | 12. | 18. | 13. | 15. | 1500＃权重 | 36. | 36. | 35. | 52. | 55. | 56. | ||
| 3“ | 10. | 8. | 9. | 15. | 13. | 16. | 23. | 16. | 20. | 31. | 26. | 29. | 48. | 48. | 48. | 94 | 83 | 86 |
| 4“ | 15. | 13. | 17. | 25. | 22. | 27. | 42. | 37. | 41. | 53. | 53. | 54. | 73 | 73 | 73 | 145. | 125. | 130. |
| 5“ | 19. | 15. | 20. | 32. | 28. | 35. | 68 | 63 | 68 | 86 | 83 | 87 | 130. | 130. | 140. | 245. | 210. | 225. |
| 6“ | 24. | 19. | 26. | 42. | 39. | 50. | 81 | 80 | 86 | 110. | 110. | 115. | 165. | 165. | 160. | 380. | 325. | 345. |
| 8” | 39. | 30. | 45. | 67 | 58. | 81 | 120. | 115. | 140. | 175 | 170 | 200. | 275. | 260. | 300 | 580. | 485. | 530. |
| 10“ | 52. | 43. | 70 | 91 | 81 | 124. | 190 | 170 | 230. | 260. | 245. | 290 | 455. | 435. | 510. | 1075. | 930. | 1025. |
| 12“ | 80 | 64 | 110. | 140. | 115. | 185 | 225. | 200. | 295 | 325. | 325. | 415. | 690 | 580. | 690 | 1525 | 1100 | 1300 |
| 14“ | 110. | 90 | 140. | 180 | 165. | 250. | 280. | 230. | 355. | 400 | 400 | 520. | 940. | NA. | 975. | NA. | NA. | NA. |
| 16“ | 140. | 98 | 180 | 250. | 190 | 295 | 390. | 330. | 495. | 495. | 425. | 600 | 1250. | NA. | 1300 | NA. | NA. | NA. |
| 18” | 150. | 130. | 220. | 320. | 250. | 395. | 475. | 400 | 630. | 680. | 600 | 850. | 1625 | NA. | 1750 | NA. | NA. | NA. |
| 20“ | 180 | 165. | 285. | 400 | 315. | 505. | 590. | 510. | 810. | 830. | 730. | 1075. | 2050. | NA. | 2225. | NA. | NA. | NA. |
| 22“ | 225. | 185 | 355. | 465. | 370. | 640. | 720. | 590. | 1000 | NA. | NA. | NA. | NA. | NA. | NA. | NA. | NA. | NA. |
| 24“ | 260. | 220. | 430. | 580. | 475. | 790. | 830. | 730. | 1250. | 1500 | 1400 | 2025. | 3325. | NA. | 3625 | NA. | NA. | NA. |
ASME B16.5 DIN 2576尺寸和直径
| DIN 2576 PN10法兰标称直径 | 压力额定值（PN） | |||||
|---|---|---|---|---|---|---|
| 公称BSP管道通径 | DIN 2576 PN16 | DIN 2576 PN10 | DIN 2576 PN16 | DIN 2576 PN25 | DIN 2576 PN40 | |
DN 10. |
75 |
90 |
90 |
90 |
90 |
O.D. |
3/8“ |
50. |
60 |
60 |
60 |
60 |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 15. |
80 |
95 |
95 |
95 |
95 |
O.D. |
1/2“ |
55. |
65 |
65 |
65 |
65 |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 20. |
90 |
105. |
105. |
105. |
105. |
O.D. |
3/4“ |
65 |
75 |
75 |
75 |
75 |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 25. |
100. |
115. |
115. |
115. |
115. |
O.D. |
1“ |
75 |
85 |
85 |
85 |
85 |
PCD（螺栓圈） |
4 x 11. |
4 x 14. |
4 x 14. |
4 x 14. |
4 x 14. |
孔X的孔X直径 |
|
DN 32. |
120. |
140. |
140. |
140. |
140. |
O.D. |
1 1/4 " |
90 |
100. |
100. |
100. |
100. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
4 x 18. |
4 x 18. |
孔X的孔X直径 |
|
DN 40. |
130. |
150. |
150. |
150. |
150. |
O.D. |
1 1/2“ |
100. |
110. |
110. |
110. |
110. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
4 x 18. |
4 x 18. |
孔X的孔X直径 |
|
DN 50. |
140. |
165. |
165. |
165. |
165. |
O.D. |
2“ |
110. |
125. |
125. |
125. |
125. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
4 x 18. |
4 x 18. |
孔X的孔X直径 |
|
DN 65. |
160. |
185 |
185 |
185 |
185 |
O.D. |
2 1/2“ |
130. |
145. |
145. |
145. |
145. |
PCD（螺栓圈） |
4 x 14. |
4 x 18. |
4 x 18. |
8 x 18 |
8 x 18 |
孔X的孔X直径 |
|
DN 80. |
190 |
200. |
200. |
200. |
200. |
O.D. |
3“ |
150. |
160. |
160. |
160. |
160. |
PCD（螺栓圈） |
4 x 18. |
8 x 18 |
8 x 18 |
8 x 18 |
8 x 18 |
孔X的孔X直径 |
|
DN 100. |
210. |
220. |
220. |
235. |
235. |
O.D. |
4“ |
170 |
180 |
180 |
190 |
190 |
PCD（螺栓圈） |
4 x 18. |
8 x 18 |
8 x 18 |
8 x 22. |
8 x 22. |
孔X的孔X直径 |
|
DN 125. |
240. |
250. |
250. |
270. |
270. |
O.D. |
5“ |
200. |
210. |
210. |
220. |
220. |
PCD（螺栓圈） |
8 x 18 |
8 x 18 |
8 x 18 |
8 x 26. |
8 x 26. |
孔X的孔X直径 |
|
DN 150. |
265. |
285. |
285. |
300 |
300 |
O.D. |
6“ |
225. |
240. |
240. |
250. |
250. |
PCD（螺栓圈） |
8 x 18 |
8 x 22. |
8 x 22. |
8 x 26. |
8 x 26. |
孔X的孔X直径 |
|
DN 175. |
315. |
315. |
330. |
350. |
O.D. |
|
7” |
270. |
270. |
280. |
295 |
PCD（螺栓圈） |
|
8 x 22. |
8 x 22. |
12 x 26 |
12 x 30 |
孔X的孔X直径 |
||
DN 200. |
320. |
340. |
340. |
360. |
375. |
O.D. |
8” |
280. |
295 |
295 |
310. |
320. |
PCD（螺栓圈） |
8 x 18 |
8 x 22. |
12 x 22 |
12 x 26 |
12 x 30 |
孔X的孔X直径 |
|
DN 250. |
375. |
395. |
405. |
425. |
450. |
O.D. |
10“ |
335. |
350. |
355. |
370. |
385. |
PCD（螺栓圈） |
12 x 18. |
12 x 22 |
12 x 26 |
12 x 30 |
12 x 33 |
孔X的孔X直径 |
|
DN 300. |
440. |
445. |
460. |
485. |
515. |
O.D. |
12“ |
395. |
400 |
410. |
430. |
450. |
PCD（螺栓圈） |
12 x 22 |
12 x 22 |
12 x 26 |
16 x 30 |
16 x 33. |
孔X的孔X直径 |
|
DN 350. |
490. |
505. |
520. |
555. |
580. |
O.D. |
14“ |
445. |
460. |
470. |
490. |
510. |
PCD（螺栓圈） |
12 x 22 |
16 x 22. |
16 x 26. |
16 x 33. |
16 x 36. |
孔X的孔X直径 |
|
DN 400. |
540. |
565. |
580. |
620. |
660. |
O.D. |
16“ |
495. |
515. |
525. |
550. |
585. |
PCD（螺栓圈） |
16 x 22. |
16 x 26. |
16 x 30 |
16 x 36. |
16 x 39. |
孔X的孔X直径 |
|
DN 500. |
645. |
670. |
715. |
730. |
755. |
O.D. |
20“ |
600 |
620. |
650. |
660. |
670. |
PCD（螺栓圈） |
20 x 22 |
20 x 26 |
20 x 33 |
20 x 36 |
20 x 42 |
孔X的孔X直径 |
|
DN 600. |
755. |
780. |
840. |
845. |
O.D. |
|
24“ |
705. |
725. |
770. |
770. |
PCD（螺栓圈） |
|
20×24 |
20 x 27 |
20 x 33 |
20 x 36 |
孔X的孔X直径 |
||
