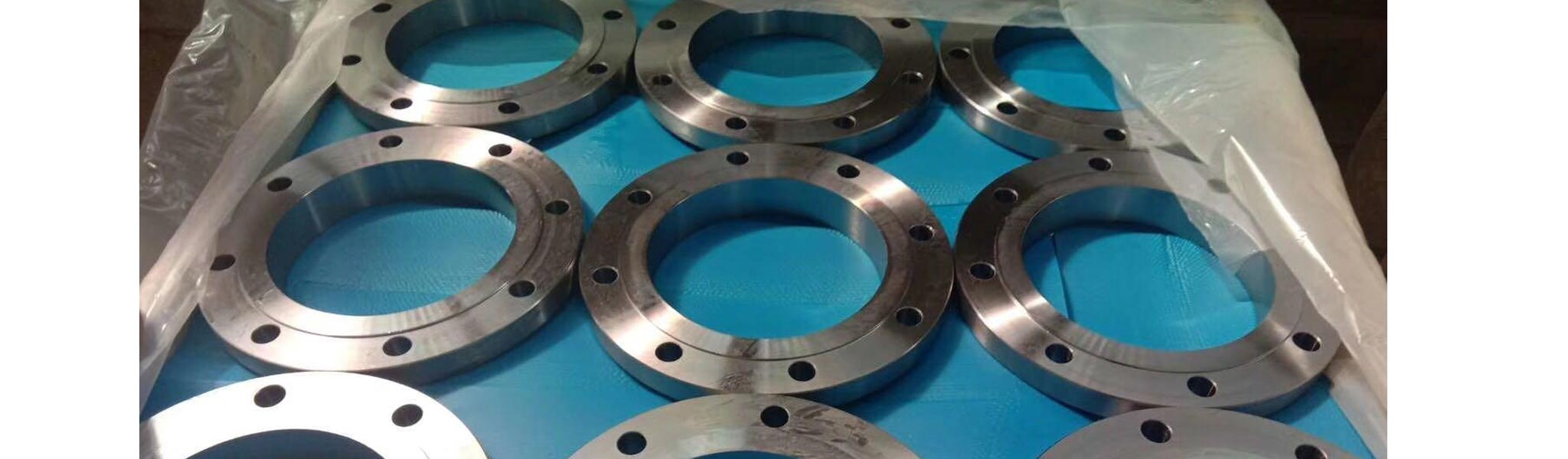

inconel 600法兰制造商

Inconel 600法兰

PDO批准的Alloy 600法兰制造商在印度，检查UNS N06600盲法兰压力等级图表。

Inconel 600的基体合金为镍和铬，可提高其耐腐蚀性。我们是全球最大的汽车制造商之一Inconel 600法兰对氯离子压力相关的腐蚀免疫的600合金法兰对有机酸如甲酸和醋酸也表现出优异的抗性。的ASTM B564 UNS N06600盲法兰非常适合一些腐蚀性环境。它们的尺寸可以根据客户的具体要求轻松定制。我们的ASTM B564 Inconel 600滑动法兰它们可以很容易地在大范围的温度下使用，最高可达华氏200度。

作为一个著名的印度铬镍铁合金法兰制造商，我们专注于我们的产品质量和及时交货亚博下载安装苹果手机版。预先制造B564 N06600合金600焊颈法兰，他们经过严格的测试，以确保质量和安全标准。我们使用纯原料并进行整个制造过程Werkstoff 2.4816号承插焊接法兰根据我们经验丰富的员工的监督。完成了，确保产品准确且符合指定的尺寸。亚博下载安装苹果手机版我们使用先进技术进行生产过程UNS N06600平面法兰及时送货上门。


Inconel 600法兰
Inconel 600法兰

Inconel 600法兰

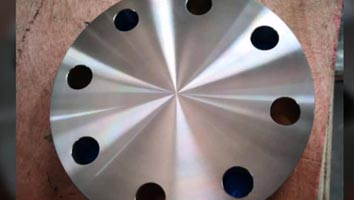

铬镍铁合金600盲法兰
铬镍铁合金600盲法兰

铬镍铁合金600盲法兰

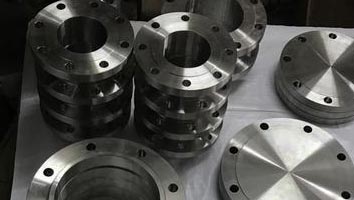

600合金法兰
600合金法兰

600合金法兰

铬镍铁合金600焊接颈法兰
铬镍铁合金600焊接颈法兰

铬镍铁合金600焊接颈法兰

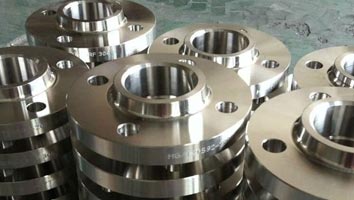

没有n06600滑动法兰
没有n06600滑动法兰

没有n06600滑动法兰

Werkstoff 2.4816号承插焊接法兰
Werkstoff 2.4816号承插焊接法兰

Werkstoff 2.4816号承插焊接法兰

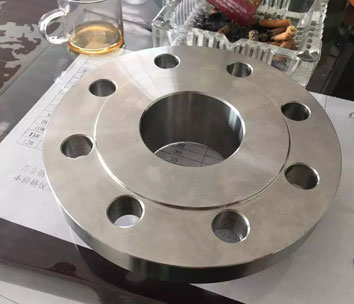

印度inconel 600法兰制造商

表的内容



Inconel 600法兰压力评级图表

Inconel 600法兰 压力和温度额定值
温度°F. 符合ASME B16.5的150级 符合ASME B16.5的300级 根据ASME B16.5等级400 符合ASME B16.5的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20到100. 275 720. 960. 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720. 1080 1620 2700 4500
400 190 495 660 995 1490 2485. 4140
500. 170 465 620 930. 1395 2330 3880
600 140 435 580 875 1310. 2185 3640
650 125 430 575 860 1290 2150 3580.
700. 110 425 565 850 1275 2125 3540.
750. 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015年 3360.
850 65 395 530 790 1190 1980年 3300
900 50 390 520 780 1165. 1945 3240
950. 35 380 510. 765 1145. 1910 3180
1000 20 320 430 640 965. 1605 2675
1050 20 310 410 615 925. 1545. 2570
1100 20 255 345 515. 770 1285 2145
1150. 20 200 265 400 595 995 1655
1200 20 155 205 310 465 770 1285
1250 20 115 150 225 340 565 945.
1300 20 85 115 170 255 430 715.
1350. 20 60 80 125 185 310 515.
1400 20 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

ASTM B564铬镍铁合金法兰价格表

描述 价格单位：印度卢比（每件）
法兰的inconel 600滑动
2 x 150＃ 500.00
3 x 150＃ 700
4 X 150 # 1100.00
Inconel 600插座焊接法兰
3/4" x 150# x SCH x . x 300
1“x 150＃x sch xs 500.00
1-1 / 2“x 150＃x sch xs 750.00
铬镍铁合金600焊接颈法兰
2 x 150# x SCH STD 1000
3 x 150＃x sch std 1400.00
4 x 150＃x sch std 1700
铬镍铁合金600盲法兰
3/4 X 150 # 400.00
1 X 150# 700
1-1/2 X 150# 900.00

亚博app赌博怎么赢钱印度Rajendra管道和配件Inconel 600法兰制造商。有关最终UNS N06600铬镍铁合金法兰价格表，请致电+91（22）–6743 8321或发送电子邮件至info@rpfindia.com．


印度孟买领先的ASTM B166 Inconel 600焊颈法兰供应商和Inconel 600®滑套法兰标准规范。


爹妈N06600规范

产品规格表： Inconel 600法兰
ASTM / ASME标准材料 铸铁，Inconel，低碳钢，不锈钢，合金钢，碳钢，双工钢和超双工钢，哈斯泰利，铜镍，锻铁。
根据ASME进行厚度计算 NPS≤18
长度表 (1/2”)(48)
法兰制造过程
  • 机加工/锻造/热处理
高温图 150类的温度高于200摄氏度（400华氏度）或高于400摄氏度（750华氏度）
JIS标准制造商 5K、10K、40K、16K、20K、30K、63K
最小孔径 NPS≤10
方面 ASME B16.36, DIN, AWWA C207, B16.47系列A & B, BS1560-3.1, EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, MSS S44, IS 2062, ISO70051, API, API7S-43, ANSI/ASME B16.5, API7S-15
压力试验 150磅至2500磅
不同类型的脸 凹槽和小舌沟，rtj，平面，膝盖关节面，凸起面，大舌和大男女和小男性女性
接受所有大小型订单 盲，螺纹，搭接接头，滑动，插座焊接，焊接颈部
应用在各种行业中使用 电厂工业
食品加工及制造业
水厂系统
核电应用
市政管道系统
化石燃料发电厂
石油和天然气工业
法兰制作格式 伪造/板/螺纹
城下出口商 加济阿巴德、迈苏鲁、德里、阿姆斯特丹、芝加哥、德黑兰、悉尼、墨尔本、吉隆坡、印多尔、阿尔帕尼帕特、阿布扎比、加尔各答、巴黎、博帕尔、Ho Ambernath、Kalyan、新加坡、北京、圣巴库、波哥大、雅加达、古瓦哈蒂、安克雷什瓦、Vung Vadodara、珀斯、保罗、阿拉姆、利雅得、巴坦、拉杰果德、阿尔塞昆德拉巴德、新奎松皮姆普里钦奇瓦德、多哈、班加罗尔、上海、斋浦尔、浦那、伦敦、大山、郑州、米兰、纳希克、休斯顿、巴特那、河内、达卡、海得拉巴、麦纳麦、曼谷、首尔、德里、布巴内斯瓦尔、开罗、沙迦、钦奈、卡拉奇、达曼、霍巴尔、墨西哥。维萨卡帕特南、古尔冈、釜山、科钦、吉达、拉各斯、伊斯坦布尔、马德里、卡尔加里、圣地亚哥、泗水、Abu Coimbatore、Navi Minh Ahmedabad、Raipur、Ajman、卢迪亚纳、苏拉特、Shah Jubail、Virar、柔佛州孟买、吉隆坡、塔纳、诺伊达、瓦皮、亚历山大、布里斯班、巴鲁、勒克瑙、孟买、杭州、东比夫利、Tau、迪拜、达拉斯。

我们提供优质质量的合金600张眼镜盲法兰，BS 3076 NA 14插座焊接法兰尺寸图表根据ASME B16.5。


标准尺寸铬镍铁合金600盲法兰

标准尺寸铬镍铁合金600盲法兰


普通管尺寸（NPS） 外面的法兰（o.d.） 法兰的厚度 凸面直径 基径轮毂 Lengtd TDRU枢纽 孔径和直径 轮毂在斜面直径 圆角半径 套接字Deptd
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松动（搭接接头） SWRF(插座) 松动（搭接接头）
O 问 R X Y Y Y W B H r Z
1/2 3-1 / 2 7/16 1-3 / 8. 1-3 / 16. 1-7/8 5/8 5/8 .88 .90 .84 1/8 3/8
3/4 3-7/8 1/2 1-11/16 1 - 1/2 2-1/16 5/8 5/8 1.09 1．11 1．05 1/8 7/16
1 4-1/4 9／16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1/8 1/2
1 1/4 4-5/8 5/8 2-1 / 2 2-5/16 2-1 / 4. 13/16 13/16 1．70 1.72 1.66 3/16 9／16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7/8 7/8 1.95 1．97 1.90 1/4 5/8
2 6 3/4 3-5/8 3-1/16 2-1 / 2 1 1 2.44 2.46 2.38 5/16 11/16
2-1 / 2 7 7/8 4-1/8 3-9/16 2-3 / 4. 1-1/8 1-1/8 2.94 2.97 2.88 5/16 3/4
3. 7-1 / 2 15/16 5 4-1/4 2-3 / 4. 1-3 / 16. 1-3 / 16. 3.57 3.60 3．50 3/8 13/16
3-1 / 2 8-1/2 15/16 5-1 / 2 4-13 / 16. 2-13/16 1 1/4 1 1/4 4.07 4.10 4 3/8 7/8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4.50 7/16 15/16
5 10 15/16 7.5/16 6-7 / 16. 3-1 / 2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 8-1/2 7-9 / 16. 3-1 / 2 1-9/16 1-9/16 6.72 6.75 6.63 1/2 1-1 / 16.
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3 / 4. 1-3 / 4. 8.72 8.75 8.63 1/2 1 1/4
10 16 1-3 / 16. 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1/2 1-5/16
12 19 1 1/4 15 14-3/8 4 1/2 2-3/16 2-3/16 12.88 12.92 12.75 1/2 1-9/16
14 21 1-3 / 8. 16-1/4 15-3/4 5 2-1 / 4. 3-1 / 8. 14.14 14.18 14 1/2 1-5 / 8.
16 23-1/2 1-7/16 18-1 / 2. 18 5 2-1 / 2 3-7/16 16.16 16.19. 16.00 1/2 1-3 / 4.
18 25 1-9/16 21 19-7/8 5-1 / 2 2-11/16 3-13/16 18.18 18.20 18 1/2 1-15/16
20 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1/2 2-1 / 8.
24 32 1-7/8 27-1/4 26-1/8 6 3-1 / 4. 4-3/8 24.25 24.25 24.00 1/2 2-1 / 2

参考Werkstoff No.2.4816异径法兰化学成分和Inconel N06600平面法兰机械性能。

铬镍铁合金600当量

标准 Werkstoff nr。 爹妈 日本工业标准 废话 GOST 弃者 在
Inconel 600法兰 2.4816 N06600 NCF 600 NA 13 МНЖМц 28-2,5-1,5 NC15FE11M NiCr15Fe

铬镍铁合金600焊接颈法兰化学成分

Inconel 600法兰的化学成分，%
镍 ≥72.0
铬 14.0-17.0.
铁 6.00-10.00
铜 ≤0.50
碳 ≤0.15
硫 ≤0.015
硅 ≤0.50
锰 ≤1

合金600法兰机械性能

密度 8.47克/立方厘米
熔点 1413°c(2580°f)
伸长 40％
抗拉强度 Psi - 95,000, MPa - 655
屈服强度(偏移量0.2%) Psi–45000，MPa–310

Inconel 600 (UNS N06600)法兰物理特性

铬镍铁合金600法兰的典型物理性能
密度 熔化范围 比热 居里温度 电阻率
磅/3. 毫克/米3. 华氏度 摄氏度 英国热量单位/磅-华氏度 J /公斤-°C 华氏度 摄氏度 MIL / FT. μΩ- m
0.306 8.47 2470-2575 1354-1413 0.106 444.00 -192 -124 620 1.03

压力容器用ASTM B166 Inconel 600 RTJ法兰和ASME SB160合金600凸面法兰厚度计算一览表。

ASTM B166 Inconel 600双圈盲法兰一览表

NPS（公称管道尺寸） SORF（滑上） 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松动（搭接接头） BLRF（盲） WRNR（焊接颈部）
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11.5.
3½ 11 12 11 11 13 12
4 13 13 13 13 17 16.5
5 15 15 15 15 20 21
6 19 19 19 19 27 26
8 30 30 30 30 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

Inconel 600®滑动法兰厚度

Inconel 600法兰的壁厚
普通管尺寸（NPS） O.D. (Daimeter之外) SCH 10. SCH 20. SCH 30. 标准墙外日射计 SCH 40. SCH 60. 外接高压表 附表80. 附表100. 附表120. 附表140. 附表160. XX Hvy
½ 0.84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1．05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0.25 0.358
1¼ 1.66 0.109 ．.. ．.. 0.14 0.14 ．.. 0.191 0.191 ．.. ．.. ．.. 0.25 0.382
1½. 1.9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0.12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3.5 0.12 ．.. ．.. 0.216 0.216 ．.. 0．3 0．3 ．.. ．.. ．.. 0.438 0．6
3½. 4 0.12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0.12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 0.75
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0.25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0.25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0.18 0.25 0.33 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0.25 0.312 0.375 0.375 0.438 0.594 0．5 0.75 0.938 1.094 1．25 1.406. ．..
16 16 0.25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0.25 0.312 0.438 0.375 0.562 0.75 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20 20 0.25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1.5 1．75 1.969 ．..
22 22 0.25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. .... .... .... ....
24 24 0.25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531. 1.812 2.062 2.344 ....
26 26 .... .... .... 0.375 .... .... 0．5 .... .... .... .... .... ....
30 30 0.312 0．5 0.625 0.375 .... .... 0．5 .... .... .... .... .... ....
36 36 0.312 0．5 0.625 0.375 0.75 .... 0．5 .... .... .... .... .... ....
40 40 .... .... .... 0.375 .... .... 0．5 .... .... .... .... .... ....
42 42 …….. …….. …….. 0.375 …….. …….. 0．5 …….. …….. …….. …….. …….. ……..
48 48 …….. …….. …….. 0.375 …….. …….. 0．5 …….. …….. …….. …….. …….. ……..

Werkstoff nr。2.4816减少法兰公差图表

Inconel 600法兰 公差表
一个 O.D.（外径）
  • 当O.D.（外径）为24“或更少：±1/16”（1.6毫米）
  • 当O.D.（外径）超过24“：±1/8”（3.2毫米）
D 内径（内径）
  • 10“更小：±1/32”（0.8毫米）
  • 12"至18":+1/8" (3.2 mm)
  • 20英寸及以上：-1/16英寸（1.6毫米）
B 接触面直径
  • 1/16“凸起面部：±1/32”（0.8毫米）
  • 1/4“RF（凸起面），T / G（舌和沟槽），（男性和雌性），（M / F）：±1/64”（0.4毫米）
J 底座的枢纽直径
  • 轮毂底座为24“或更小时：±1/16”（1.6毫米）
  • 当集线器底有超过24“：±1/8”（3.2毫米）
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻孔
  • 圆螺栓：±1/16“（1.6毫米）
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圈相对于面对的偏心态
  • 2 1/2“和较小±1/32”（0.8 mm）最大值
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18英寸及以下：±1/8英寸（3.2毫米），-0英寸
  • 20英寸及以上：±3/16英寸（4.8毫米），-0英寸
K 中心的长度
  • 10“更小：±1/16”（1.6毫米）
  • 12英寸及以上：±1/8英寸（3.2毫米）

Inconel N06600平面法兰垫片尺寸表

正常管道尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1/2 0.84 1.875 2.125 2.125 2.125 2.50
3/4 1．06 2.25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3．50
1 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2.38 4.125 4.375 4.375 4.375 5.625
2个半 2.88 4.875 5.125 5.125 5.125 6.50
3. 3．50 5.375 5.875 5.875 5.875 6.625
4 4.50 6.875 7.125 7.00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625. 16.50 18 19.625.

N06600合金600 WNRF法兰螺栓尺寸表（单位：MM）

150#法兰符合ANSI B16.5 300＃法兰根据ANSI B16.5 符合ANSI B16.5的600#法兰
正常管道尺寸 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度
1/16的射频 RTJ 1/16的射频 RTJ 1/4 RF. RTJ
1/2 4 0.50 2-1 / 4. - - - - - - 4 0.50 2-1 / 2 3. 4 0.50 3. 3.
3/4 4 0.50 2-1 / 2 - - - - - - 4 0.63 3. 3-1 / 2 4 0.63 3-1 / 2 3-1 / 2
1 4 0.50 2-1 / 2 3. 4 0.63 3. 3-1 / 2 4 0.63 3-1 / 2 3-1 / 2
1 1/4 4 0.50 2-3 / 4. 3-1 / 4. 4 0.63 3-1 / 4. 3-3/4 4 0.63 3-3/4 3-3/4
1 - 1/2 4 0.50 2-3 / 4. 3-1 / 4. 4 0.75 3-1 / 2 4 4 0.75 4-1/4 4-1/4
2 4 0.63 3-1 / 4. 3-3/4 8 0.63 3-1 / 2 4 8 0.63 4-1/4 4-1/4
2-1 / 2 4 0.63 3-1 / 2 4 8 0.75 4 4 1/2 8 0.75 4-3/4 4-3/4
3. 4 0.63 3-1 / 2 4 8 0.75 4-1/4 4-3/4 8 0.75 5 5
3-1 / 2 8 0.63 3-1 / 2 4 8 0.75 4-1/4 5 8 0.88 5-1 / 2 5-1 / 2
4 8 0.63 3-1 / 2 4 8 0.75 4 1/2 5 8 0.88 5-3 / 4. 5-3 / 4.
5 8 0.75 3-3/4 4-1/4 8 0.75 4-3/4 5-1 / 4. 8 1．00 6-1 / 2. 6-1 / 2.
6 8 0.75 4 4 1/2 12 0.75 4-3/4 5-1 / 2 12 1．00 6-3 / 4. 6-3 / 4.
8 8 0.75 4-1/4 4-3/4 12 0.88 5-1 / 2 6 12 1.13 7-1 / 2 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1 / 4. 6-3 / 4. 16 1．25 8-1/2 8-1/2
12 12 0.88 4-3/4 5-1 / 4. 16 1.13 6-3 / 4. 7-1 / 4. 20 1．25 8-3/4 8-3/4
14 12 1．00 5-1 / 4. 5-3 / 4. 20 1.13 7 7-1 / 2 20 1.38 9-1/4 9-1/4
16 16 1．00 5-1 / 4. 5-3 / 4. 20 1．25 7-1 / 2 8 20 １．５０ 10 10
18 16 1.13 5-3 / 4. 6-1 / 4. 24 1．25 7-3/4 8-1/4 20 1.63 10-3/4 10-3/4
20 20 1.13 6-1 / 4. 6-3 / 4. 24 1．25 8 8-3/4 24 1.63 11-1/4 11-1/2
24 20 1．25 6-3 / 4. 7-1 / 4. 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 符合ANSI B16.5的1500#法兰 符合ANSI B16.5的2500#法兰
正常管道尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺柱的长度
1/4 RF. RTJ 1/4 RF. RTJ 1/4 RF. RTJ
1/2 4 0.75 4-1/4 4-1/4 4 0.75 4-1/4 4-1/4 4 0.75 4-3/4 4-3/4
3/4 4 0.75 4 1/2 4 1/2 4 0.75 4 1/2 4 1/2 4 0.75 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 5-1 / 2 5-1 / 2
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 5-1 / 2 5-1 / 2 4 1．00 5-1 / 2 5-1 / 2 4 1.13 6-3 / 4. 6-3 / 4.
2 8 0.88 5-3 / 4. 5-3 / 4. 8 0.88 5-3 / 4. 5-3 / 4. 8 1．00 7 7
2-1 / 2 8 1．00 6-1 / 4. 6-1 / 4. 8 1．00 6-1 / 4. 6-1 / 4. 8 1.13 7-3/4 8
3. 8 0.88 5-3 / 4. 5-3 / 4. 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3 / 4. 6-3 / 4. 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 7-1 / 2 7-1 / 2 8 １．５０ 9-3/4 9-3/4 8 1．75 11-3/4 12-1/4
6 12 1.13 7-1 / 2 7-3/4 12 1.38 10-1/4 10 1/2 8 2 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 11-1/2 11-3/4 12 2 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2.50 19-1/4 20
12 20 1.38 10 10 16 2 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20 １．５０ 10-3/4 11 16 2.25 16 16-3 / 4. - - - - - - - - - - - - - - - - - - - - - - - -
16 20 1.63 11-1/4 11-1/2 16 2.50 17-1 / 2 18-1 / 2. - - - - - - - - - - - - - - - - - - - - - - - -
18 20 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20 20 2 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20 2.50 17-1 / 4. 18 16 3．50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

Inconel 600管法兰尺寸图表

标准尺寸 尺寸 铬镍铁合金法兰尺寸为1/2英寸。至2 1/2英寸。
类125
类150		 类300 400级 600班 900级 类1500 2500级
英寸。 嗯 英寸。 毫米 英寸。 嗯 英寸。 嗯 英寸。 嗯 英寸。 嗯 英寸 嗯
1/2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11.1 9／16 14.3 9／16 14.3 9／16 14.3 7/8 22.2 7/8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 5/8 15.9 5/8 15.9 5/8 15.9 7/8 22.2 7/8 22.2 7/8 22.2
3/4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1/2 12．7 5/8 15.9 5/8 15.9 5/8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5/8 15.9 3/4 19 3/4 19 3/4 19 7/8 22.2 7/8 22.2 7/8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14.3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3/4 19 3/4 19 3/4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5/8 15.9 3/4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 1 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 15.9 3/4 19 3/4 19 3/4 19 1 25.4 1 25.4 1 1/8 28.6
1 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7/8 22.2 7/8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5/8 ．15.9 7/8 22.2 7/8 22.2 7/8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3/4 19 7/8 22.2 1 25.4 1 25.4 1 1/2 38.1 1 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3/4 19 3/4 19 3/4 19 3/4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7/8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3/4 19 7/8 22.2 7/8 22.2 7/8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

印度最大的Inconel 600法兰制造商之一

铬镍铁合金600盲法兰
铬镍铁合金600盲法兰
UNS N06600焊接颈法兰
UNS N06600焊接颈法兰
600合金滑动法兰
600合金滑动法兰
GOST МНЖМц 28-2,5-1,5板法兰
GOST МНЖМц 28-2,5-1,5板法兰
ASTM B166铬镍铁合金600锻造法兰
ASTM B166铬镍铁合金600锻造法兰
Inconel 600®螺纹法兰
Inconel 600®螺纹法兰
AFNOR NC15FE11M镍磷合金法兰
AFNOR NC15FE11M镍磷合金法兰
bsna 13平面法兰
bsna 13平面法兰
Werkstoff 2.4816号板法兰
Werkstoff 2.4816号板法兰
INCONEL N06600背法兰
INCONEL N06600背法兰
JIS NCF 600接口法兰
JIS NCF 600接口法兰
EN NiCr15Fe锚法兰
EN NiCr15Fe锚法兰


我们的材料送到以下国家：

EN 10204，6英寸，RF，SCH 12，铬镍铁合金法兰 加拿大、马来西亚、菲律宾、新加坡
300级，ASME B16.5，8英寸，RF，铬镍铁合金600法兰 欧洲，日本，罗马尼亚，马来西亚
BS 10表E，Sch 20，1500级，10英寸，600合金法兰 哥伦比亚、瑞典、中国、马来西亚
SCH STD，ASME B16.5，300级，4英寸，Unt N06600盲法兰 卡塔尔，泰国，法国，欧洲
4英寸，CL150，SCH 160，铬镍铁合金600焊颈法兰 捷克，马来西亚，德国，泰国
双额定，凸起面，20英寸，150级，Inconel 600®滑动法兰 芬兰，美国，孟加拉国，马来西亚
FF(平面)，18英寸，1500#，合金600眼镜盲法兰 荷兰、俄罗斯、迪拜、马来西亚
类别150,SCH 140S, 10英寸，bs3076 NA 14承插焊接法兰 埃及、英国、墨西哥、西班牙
ASME B16.5, FF, 22英寸，1500级，Werkstoff Nr. 2.4816异径法兰 加拿大，英国，波兰，Ellington-united国家
2500级，14英寸，SCH 120, UNS N06600铬镍铁合金法兰 英国-英国，欧洲，阿联酋，马来西亚
BS 3293,14英寸，RF，1500级，ASTM B166 Inconel 600 RTJ法兰 巴西，沙特阿拉伯(KSA)，科威特，南非
300级，BS 3293，凸面，16英寸，600合金凸面法兰 南非，巴林，新加坡
ASA B16.5，4英寸，SCH 40，FF，300磅，B564 N06600合金600 Wnrf法兰 菲律宾，英国，澳大利亚，尼日利亚
12英寸，150#，FF, Inconel 600管道法兰 阿曼，阿联酋，香港，马来西亚
SCH 60,16英寸，1500级，ASTM B564 Inconel 600滑动法兰 智利，新加坡，伊朗，意大利
SCH 120，900#，32英寸，凸面，UNS N06600铬镍铁合金600法兰 阿拉伯联合酋长国(阿联酋)、挪威、土耳其、马来西亚
类别150至2500,18英寸，射频，铬镍铁合金搭接法兰 罗马尼亚、欧洲、日本、马来西亚
RF，STD，API 6，DN 200,20英寸，600＃，UNS N06600环形凸缘 中国，马来西亚，瑞典，哥伦比亚
