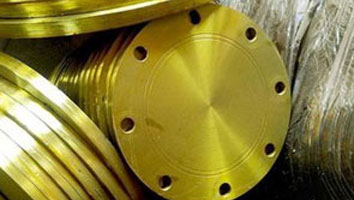

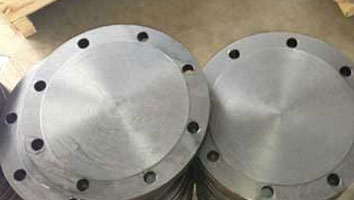

JIS B2220盲法兰

JIS B2220盲法兰

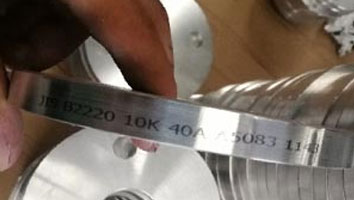

JIS B2220在法兰上滑动

JIS B2220在法兰上滑动

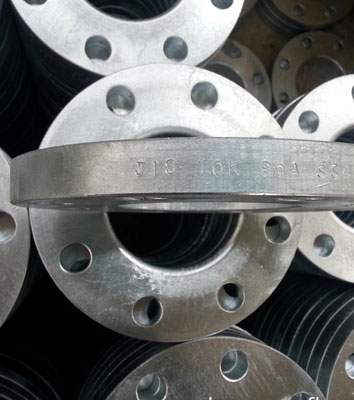

JIS B2220标准PDF jis b2220 blef-sorf
表中的内容


JIS B2220法兰尺寸

JIS B2220法兰尺寸


JIS B2220 16K法兰规范格式

标准规格： JIS B2220法兰
制造形状 凸起面，圈关节面，RTJ，FF，大舌头和小舌槽，大型男女和小男性女性
ASME和ANSI法兰类型 盲，搭接，焊颈，承插焊，螺纹，滑上
工业用法兰 食品加工制造
市政和水工管道系统
发电厂和核动力工业
法兰标准 是2062，BS4504，API7S-43，API7S-15，API605，BS1560-3.1，API，UNI，EN-1092，MSS S44，ISO70051，ASME B16.36，DIN，ISO，AWWA C207，EN1092，ANSI / ASME B16.5，B16.47系列A＆B，ASME B16.48
尺寸图表 1/2“到48”
高温法兰 超过200°C(400°F)的150磅或超过400°C(750°F)
材料 低碳钢，不锈钢，双相钢和超双相钢，锻铁，碳钢，合金钢，铜镍，铸铁，镍铁合金，哈氏合金。
最常见的类型 锻造/螺纹/螺纹/板
生产技术
  • 热处理、锻造和机加工
法兰厚度 nps≤18
法兰的孔径 nps≤10
ASME B16.5评级 150, 300, 400, 600, 900, 1500, 2500
法兰温度低 以上-29°C（-20°F）
日本标准 5k，10k，40 k，16 k 20 k 30 k，63 k


检查JIS b2220 -法兰5k和10k重量图表，检查我们的全球销售网络的JIS B2291方法兰。

JIS B2220盲法兰最小重量

JIS b2220标准 JIS b2220类 JIS直径 螺栓圆直径 螺栓数量 螺栓的大小 螺栓孔直径
AS4087法兰 PN14法兰 95 67 4. M12 14.
2129法兰 表C法兰 95 67 4. 13. 14.
表D法兰 95 67 4. 13. 14.
表E法兰 95 67 4. 13. 14.
表F法兰 95 67 4. 13. 14.
表H法兰 114. 83 4. 16. 17.
表j法兰 114. 83 4. 16. 17.
ANSI B16.5法兰 ANSI 150法兰 89 60 4. 13. 16.
ANSI 300法兰 95 67 4. 13. 16.
ANSI 600法兰 95 67 4. 13. 16.
ANSI 900法兰 121. 83 4. 19. 22.
ANSI 1500法兰 121. 83 4. 19. 22.
ISO 7005 (DIN)法兰 PN6法兰 80 55 4. M10 11.
PN10法兰 95 65 4. M12 14.
PN16法兰 95 65 4. M12 14.
PN20法兰 90 60.5 4. M14 16.
PN25法兰 95 65 4. M12 14.
PN40法兰 95 65 4. M12 14.


参考ZH 1092-2 PN16 JIS B2220 5K法兰尺寸和MSS SP-44 JIS B2220 16K法兰大小图表。

JIS B2220 5K法兰尺寸

JIS B2220 5 k LTB 钻井
NPS O.D.的
法兰		 法兰厚度决定 蒂克斯
BLRF		 老板
长度
Soh.sw li.		 WN
长度		 节圆直径 螺栓孔数量 直径螺栓孔
毫米 在。 C T. T1 L. L1 PCD. ＃ H
10. 3/8 75 9. 9. 13. 24. 55 4. 12.
15. 1/2 80 9. 9. 13. 25. 60 4. 12.
20. 3/4 85 10. 10. 15. 28 65 4. 12.
25. 1 95 10. 10. 17. 30. 75 4. 12.
32 1 1/4 115. 12. 12. 19. 33 90 4. 15.
40 2 1/2 120. 12. 12. 20. 34 95 4. 15.
50 2 130 14. 14. 24. 36 105. 4. 15.
65 2 1/2 155 14. 14. 27 39 130 4. 15.
80 3. 180 14. 14. 30. 41 145 4. 19.
90 3 1/2 190 14. 14. N/A 41 155 4. 19.
100. 4. 200. 16. 16. 36 41 165 8. 19.
125. 5. 235. 16. 16. 40 43 200. 8. 19.
150 6. 265 18. 18. 40 49 230. 8. 19.
175 7. 300 18. 18. N/A 49 260 8. 23.
200. 8. 320. 20. 20. N/A 53 280 8. 23.
225. 9. 345. 20. 20. N/A 54 305. 12. 23.
250 10. 385 22. 22. N/A 61 345. 12. 23.
300 12. 430. 22. 22. N/A 62 390 12. 23.
350. 14. 480. 24. 24. N/A 73 435. 12. 25.
400 16. 540. 24. 24. N/A 76 495 16. 25.
450. 18. 605. 24. 24. 40 79 555. 16. 25.
500. 20. 655. 24. 24. 40 79 605. 20. 25.
550. 22. 720. 26. 26. 42 81 665. 20. 27
600 24. 770. 26. 26. 44 81 715. 20. 27
650. 26. 825. 26. 28 48 85 770. 24. 27
700 28 875. 26. 30. 48 94 820. 24. 27
750. 30. 945. 28 32 52 100. 880. 24. 33
800 32 995 28 34 52 100. 930. 24. 33
850. 34 1045. 28 36 54 108. 980. 24. 33
900 36 1095. 30. 36 56 108. 1030. 24. 33
1000 40 1195. 32 40 60 116. 1130. 28 33


JIS B2220 10k法兰尺寸

JIS B2220 10K. LTB 钻井
NPS O.D.的
法兰		 法兰厚度决定 蒂克斯
BLRF		 老板
长度
Soh.sw li.		 WN
长度		 直径间距圈 螺栓孔数量 直径螺栓孔
毫米 在。 C T. T1 L. L1 PCD. ＃ H
10. 3/8 90 12. 12. 16. 29 65 4. 15.
15. 1/2 95 12. 12. 16. 31 70 4. 15.
20. 3/4 100. 14. 14. 20. 32 75 4. 15.
25. 1 125. 14. 14. 20. 36 90 4. 19.
32 1 1/4 135 16. 16. 22. 38 100. 4. 19.
40 2 1/2 140 16. 16. 24. 38 105. 4. 19.
50 2 155 16. 16. 24. 40 120. 4. 19.
65 2 1/2 175 18. 18. 27 44 140 4. 19.
80 3. 185 18. 18. 30. 45 150 8. 19.
90 3 1/2 195 18. 18. N/A 45 160 8. 19.
100. 4. 210. 18. 18. 36 45 175 8. 19.
125. 5. 250 20. 20. 40 47 210. 8. 23.
150 6. 280 22. 22. 40 53 240. 8. 23.
175 7. 305. 22. 22. N/A 55 265 12. 23.
200. 8. 330. 22. 22. N/A 58 290 12. 23.
225. 9. 350. 22. 22. N/A 58 310. 12. 23.
250 10. 400 24. 24. 36 65 355. 12. 25.
300 12. 445. 24. 24. 38 68 400 16. 25.
350. 14. 490 26. 26. 42 79 445. 16. 25.
400 16. 560. 28 28 44 85 510. 16. 27
450. 18. 620. 30. 30. 48 90 565. 20. 27
500. 20. 675. 30. 30. 48 99 620. 20. 27
550. 22. 745. 32 34 52 111. 680. 20. 33
600 24. 795. 32 36 52 112. 730. 24. 33
650. 26. 845. 34 38 56 116. 780. 24. 33
700 28 905 34 40 58 132 840. 24. 33
750. 30. 970. 36 44 62 139 900 24. 33
800 32 1020. 36 46 64 139 950. 28 33
850. 34 1070. 36 48 66 139 1000 28 33
900 36 1120. 38 50 70 140 1050. 28 33
1000 40 1235. 40 56 74 151 1160. 28 39


JIS不锈钢法兰压力等级，ASME B16.47系列A JIS B2291在各种等级和形状中提供的凸缘。

JIS B2291方法兰压力试验

温度

法兰的表

-10°C到200°C

250°C

300℃

350°C

400°C

425°C

450°C.

475°C.

6.

6.

5.5

5.

-

-

-

-

-

10.

10.

9.

8.

7.

6.

-

-

-

16.

16.

15.

13.

11.

9.

-

-

-

25.

25.

24.

21.

17.

14.

12.

9.

6.

40

40

38

33

28

23.

20.

15.

10.

64

64

61

53

44

36

32

24.

16.

100.

100.

95

83

70

57

50

37

25.

160

160

152

132

112.

92

80

60

40


JIS B2220标准PDF下载，可靠的供应商JIS B2220焊接颈部法兰在印度。

我们提供JIS B2220法兰类型出售

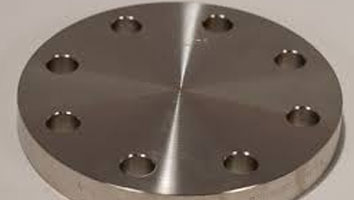

等级300,10英寸，SCH标准，A105N, jis宽法兰

等级300,10英寸，SCH标准，A105N, jis宽法兰
900LB，RF，12英寸，JIS 10K WNRF法兰

900LB，RF，12英寸，JIS 10K WNRF法兰

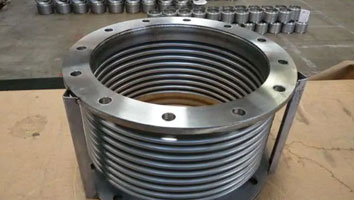

SCH 80，黑色，4英寸，300#，jis排气法兰

SCH 80，黑色，4英寸，300#，jis排气法兰

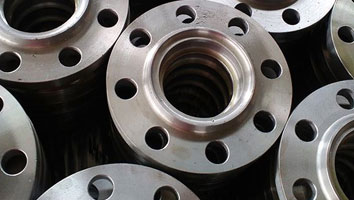

SCH 40, 1英寸，600LB, jis 10k rf法兰

SCH 40, 1英寸，600LB, jis 10k rf法兰

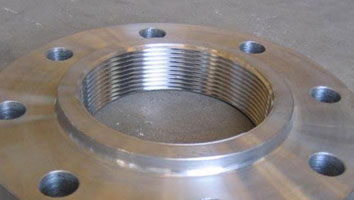

等级300,8英寸，ASME A182 F316, jis螺纹法兰

等级300,8英寸，ASME A182 F316, jis螺纹法兰
ANSI B16.48, 22英寸，A515, RF, jis卡瓦在法兰5k上

ANSI B16.48, 22英寸，A515, RF, jis卡瓦在法兰5k上

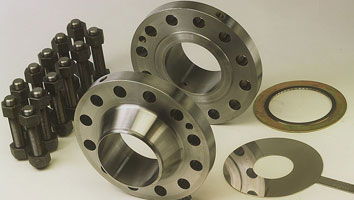

900级，20英寸，ASME B16.48，FF，A350，JIS Osific法兰

900级，20英寸，ASME B16.48，FF，A350，JIS Osific法兰

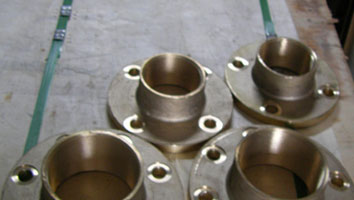

等级300,10英寸，ASME B16.5, jis f7805法兰

等级300,10英寸，ASME B16.5, jis f7805法兰
150级，锻造，6英寸，EN 1092-1 PN16, jis 10k凸面法兰

150级，锻造，6英寸，EN 1092-1 PN16, jis 10k凸面法兰

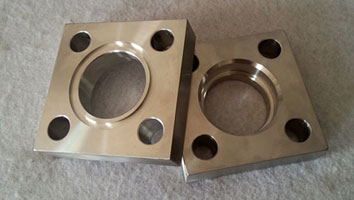

150LB，8英寸，ANSI B16.5，JIS液压法兰

150LB，8英寸，ANSI B16.5，JIS液压法兰
2500级，21英寸，ASTM A105，RF，JIS 10K LAP关节法兰

2500级，21英寸，ASTM A105，RF，JIS 10K LAP关节法兰

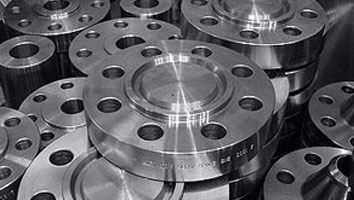

等级600,RF, ASME A182 F316, SCH 40, 4英寸，法兰，标准jis 5k

等级600,RF, ASME A182 F316, SCH 40, 4英寸，法兰，标准jis 5k

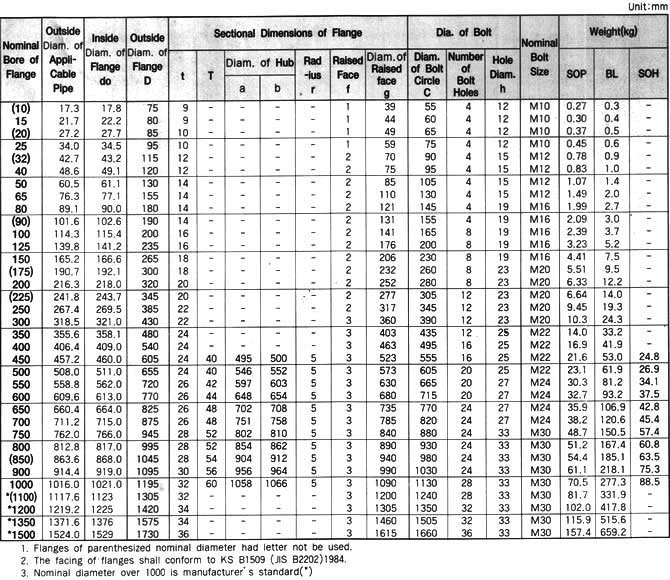

JIS法兰尺寸表

普通管尺寸 D. D. C 螺栓数量 H T.
010 - 3/8“ 17.8毫米 75毫米 55毫米 4. 12毫米 9毫米
015 - 1/2” 22.2毫米 80毫米 60毫米 4. 12毫米 9毫米
020 - 3/4” 27.7毫米 85毫米 65毫米 4. 12毫米 10毫米
025 - 1” 34.5毫米 95毫米 75毫米 4. 12毫米 10毫米
032 - 1-1 / 4“ 43.2毫米 115毫米 90毫米 4. 15毫米 12毫米
040 - 1-1 / 2“ 49.1毫米 120毫米 95毫米 4. 15毫米 12毫米
050 - 2” 61.1毫米 130毫米 105毫米 4. 15毫米 14毫米
065 - 2 - 1/2” 77.1毫米 155毫米 130毫米 4. 15毫米 14毫米
080 - 3“ 90.0毫米 180毫米 145毫米 4. 19毫米 14毫米
090 - 3-1 / 2“ 102.6毫米 190毫米 155毫米 4. 19毫米 14毫米
100 - 4“ 115.4毫米 200毫米 165毫米 8. 19毫米 16毫米
125 - 5” 141.2毫米 235毫米 200毫米 8. 19毫米 16毫米
150 - 6“ 166.6毫米 265毫米 230毫米 8. 19毫米 18毫米
175 - 7“ 192.1毫米 300毫米 260毫米 8. 23毫米 18毫米
200 - 8“ 218.0毫米 320毫米 280毫米 8. 23毫米 20毫米
250 - 10“ 269.5毫米 385毫米 345毫米 12. 23毫米 22毫米
300 - 12” 321.0毫米 430毫米 390毫米 12. 23毫米 22毫米
350 - 14“ 358.1毫米 480毫米 435毫米 12. 25毫米 24毫米
400 - 16” 409.0毫米 540毫米 495毫米 16. 25毫米 24毫米
450 - 18“ 460毫米 605毫米 555毫米 16. 25毫米 24毫米
500 - 20“ 511.0毫米 655毫米 605毫米 20. 25毫米 24毫米
550 - 22“ 562.0毫米 720毫米 665毫米 20. 27毫米 26毫米
600 - 24” 613.0毫米 770毫米 715毫米 20. 27毫米 26毫米
650 - 26“ 664.0毫米 825毫米 770毫米 24. 27毫米 26毫米
700 - 28” 715毫米 875毫米 820毫米 24. 27毫米 26毫米

JIS 16K法兰尺寸

JIS 16K. LTB 钻井
NPS O.D.的
法兰		 法兰厚度决定 蒂克斯
BLRF		 老板
长度
Soh.sw li.		 WN
长度		 直径间距圈 螺栓孔数量 直径螺栓孔
mm 英寸 C T. T1 L. L1 PCD. ＃ H
10. 3/8 90 12. 12. 16. 31 65 4. 15.
15. 1/2 95 12. 12. 16. 32 70 4. 15.
20. 3/4 100. 14. 14. 20. 34 75 4. 15.
25. 1 125. 14. 14. 20. 36 90 4. 19.
32 1 1/4 135 16. 16. 22. 39 100. 4. 19.
40 2 1/2 140 16. 16. 24. 39 105. 4. 19.
50 2 155 16. 16. 24. 40 120. 8. 19.
65 2 1/2 175 18. 18. 26. 46 140 8. 19.
80 3. 200. 20. 20. 28 49 160 8. 23.
90 3 1/2 210. 20. 20. 30. 50 170 8. 23.
100. 4. 225. 22. 22. 34 56 185 8. 23.
125. 5. 270 22. 22. 34 60 225. 8. 25.
150 6. 305. 24. 24. 38 79 260 12. 25.
200. 8. 350. 26. 26. 40 73 305. 12. 25.
250 10. 430. 28 28 44 81 380 12. 27
300 12. 480. 30. 30. 48 88 430. 16. 27
350. 14. 540. 34 34 52 104. 480. 16. 33
400 16. 605. 38 38 60 115. 540. 16. 33
450. 18. 675. 40 40 64 126. 605. 20. 33
500. 20. 730. 42 42 68 128. 660. 20. 33
550. 22. 795. 44 44 70 135 720. 20. 39
600 24. 845. 46 46 74 141 770. 24. 39
650. 26. 895. 48 N/A 77 N/A 820. 24. 39
700 28 960. 50 N/A 80 N/A 875. 24. 42
750. 30. 1020. 52 N/A 83 N/A 935. 24. 42
800 32 1085. 54 N/A 86 N/A 990 24. 48
850. 34 1135. 56 N/A 89 N/A 1040. 24. 48
900 36 1185. 58 N/A 93 N/A 1090. 28 48
1000 40 1320 62 N/A 99 N/A 1210. 28 56


JIS 20k法兰尺寸

JIS20K. LTB 钻井数据
NPS O.D.的
法兰		 法兰厚度决定 蒂克斯
BLRF		 老板
长度
Soh.sw li.		 WN
长度		 直径间距圈 螺栓孔数量 直径螺栓孔
mm 英寸 C T. T1 L. L1 PCD. ＃ H
10. 3/8 90 14. 14. 20. 33 65 4. 15.
15. 1/2 95 14. 14. 20. 34 70 4. 15.
20. 3/4 100. 16. 16. 22. 36 75 4. 15.
25. 1 125. 16. 16. 24. 38 90 4. 19.
32 1 1/4 135 18. 18. 26. 41 100. 4. 19.
40 2 1/2 140 18. 18. 26. 41 105. 4. 19.
50 2 155 18. 18. 26. 42 120. 8. 19.
65 2 1/2 175 20. 20. 30. 48 140 8. 19.
80 3. 200. 22. 22. 34 51 160 8. 23.
90 3 1/2 210. 24. 24. 36 54 170 8. 23.
100. 4. 225. 24. 24. 36 58 185 8. 23.
125. 5. 270 26. 26. 40 64 225. 8. 25.
150 6. 305. 28 28 42 73 260 12. 25.
200. 8. 350. 30. 30. 46 77 305. 12. 25.
250 10. 430. 34 34 52 87 380 12. 27
300 12. 480. 36 36 56 94 430. 16. 27
350. 14. 540. 40 40 62 110. 480. 16. 33
400 16. 605. 46 46 70 123. 540. 16. 33
450. 18. 675. 48 48 78 134 605. 20. 33
500. 20. 730. 50 50 84 136 660. 20. 33
550. 22. 795. 52 52 90 143 720. 20. 39
600 24. 845. 54 56 96 149 770. 24. 39


JIS 30K法兰尺寸

JIS30K. LTB 钻井数据
NPS O.D.的
法兰		 法兰厚度决定 蒂克斯
BLRF		 老板
长度
Soh.sw li.		 WN
长度		 直径间距圈 螺栓孔数量 直径螺栓孔
mm 英寸 C T. T1 L. L1 PCD. ＃ H
10. 3/8 110. 16. 16. 24. N/A 75 4. 19.
15. 1/2 115. 18. 18. 26. 45 80 4. 19.
20. 3/4 120. 18. 18. 28 45 85 4. 19.
25. 1 130 20. 20. 30. 48 95 4. 19.
32 1 1/4 140 22. 22. 32 52 105. 4. 19.
40 2 1/2 160 22. 22. 34 54 120. 4. 23.
50 2 165 22. 22. 36 57 130 8. 19.
65 2 1/2 200. 26. 26. 40 69 160 8. 23.
80 3. 210. 28 28 44 73 170 8. 23.
90 3 1/2 230. 30. 30. 46 74 185 8. 25.
100. 4. 240. 32 32 48 76 195 8. 25.
125. 5. 275 36 36 54 86 230. 8. 25.
150 6. 325. 38 38 58 95 275 12. 27
200. 8. 370 42 42 64 102. 320. 12. 27
250 10. 450. 48 48 72 118. 390 12. 33
300 12. 515. 52 52 78 127. 450. 16. 33
350. 14. 560. 54 54 84 134 495 16. 33
400 16. 630. 60 60 92 149 560. 16. 39

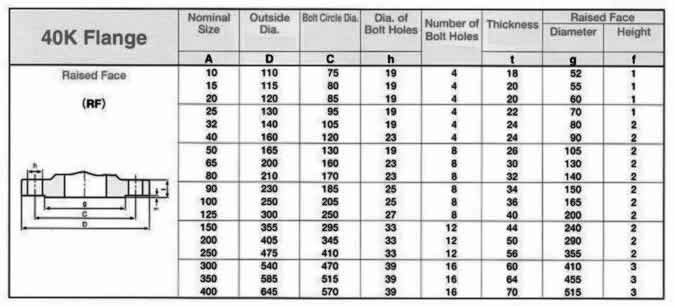

JIS 40k法兰尺寸

JIS 40k法兰尺寸

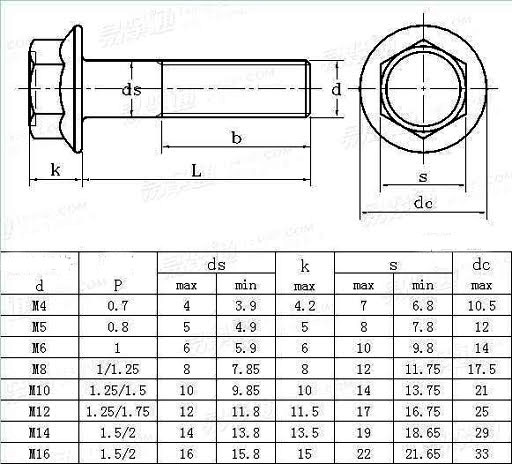

DIN 86029 PN10 JIS法兰螺栓

DIN 86029 PN10 JIS法兰螺栓


BS 4504 PN10 JIS法兰坚果

螺母公称尺寸 edp＃ 一种 B. C D. E.
法兰直径。 在公寓 横跨角落 螺母的厚度 微型。法兰边缘厚度
5/16 - 18 F04200M 0.505 0.236 0.04
F04280M. max。 0.594 0.438
分钟。 0.574 0.428 0.488 0.222
5/16 - 18 F05180M. max。 0.68 0.500 0.577 0.283 0.04
5/16 - 24 F05240M 分钟。 0.66 0.489 0.557 0.268
3/8 - 16 F06160M max。 0.75 0.562 0.65 0.347 0.04
3/8 - 24 F06240M 分钟。 0.728 0.551 0.628 0.33
7/16 - 14. F07140M max。 0.937 0.688 0.794 0.395 0.04
7/16 - 20 F07200M. 分钟。 0.91 0.675 0.768 0.375
41306 F08130M max。 1.031 0.750. 0.866 0.458 0.05
43862 F08200M 分钟。 1.000 0.736 0.84 0.437
9/16 - 12 F09120M max。 1.188 0.875 1.01 0.506 0.05
9/16 -18 F09180M 分钟。 1.155 0.861 0.982 0.483
5/8 - 11. F10110M max。 1.281 0.938 1.083 0.569 0.05
5/8 - 18 F10180M. 分钟。 1.248 0.922 1.051 0.545
40271 F12100M. max。 1.500 1.125 1.299 0.675 0.06
42463 F12160M. 分钟。 1.460 1.088 1.24 0.627
7/8 - 9 F14090M max。 1.750 1.312 1.515 0.788 0.07
7/8 - 14 F14140M 分钟。 1.706 1.269 1.446. 0.735
1 - 8 F16080M. max。 2.000 1.500 1.732 0.9 0.08
1 - 12 F16120M 分钟。 1.950 1.450. 1.653 0.85


ASME B16.5 JIS法兰扭矩值

尺寸在。 大小在毫米
没有更深的底部锯齿，mm 底部的锯齿更深，嗯
1/2 15. 3.0 1.5
3/4 20. 3.0 1.5
1 25. 3.0 1.5
1 1/4 32 3.0 1.5
1又1/2 40 3.0 1.5
2 50 3.0 1.5
2 1/2 65 3.0 1.5
3. 80 4.5 1.5
3 1/2 90 6.0 3.0
4. 100. 6.0 3.0
5. 125. 6.0 3.0
6. 150 6.0 3.0
8. 200. 8.0 4.5
10. 250 8.0 4.5
12. 300 8.0 4.5
14. 350. 8.0 4.5
16. 400 10.0 4.5
18. 450. 12.0 6.0
20. 500. 12.0 6.0
24. 600 12.0 6.0
