镍200法兰

印度最大的合金200盲法兰制造商，检查UNS N02200焊接颈法兰规格表。

镍合金200具有一些优良的性能，使它在各个行业中都很有名。的镍200法兰经久耐用，尺寸稳定，表面光洁度好。此外,UNS N02200盲法兰在中性和氧化环境中耐腐蚀，使它们完美地用于食品处理设备。我们是专业的印度镍200法兰制造商可根据客户的尺寸要求，生产不同形状和尺寸的给定等级的法兰。我们经验丰富的专业团队监督生产过程镍200滑法兰确保其具有正确的尺寸精度和质量。他们还进行认证测试，以确保产品在交付给客户之前的状况。

我们是最好的仓库之一Werkstoff号2.4066焊接颈法兰，它在世界各地的不同行业有着广泛的应用。我们的产亚博下载安装苹果手机版品以一种轻松的方式供应全国和国际。我们使用木箱或托盘运输我们的产品，除非客户另有要求。亚博下载安装苹果手机版它有助于避免产品在运输过程中可能出现的损坏和生亚博下载安装苹果手机版锈。我们还确保我们的ASTM B564 N02200镍合金200法兰在规定的时间内送到您的家门口。


镍200法兰
镍200法兰

镍200法兰

合金200盲法兰
合金200盲法兰

合金200盲法兰

镍200滑法兰
镍200滑法兰

镍200滑法兰

UNS N02200焊接颈法兰
UNS N02200焊接颈法兰

UNS N02200焊接颈法兰

Werkstoff 2.4066号承插焊接法兰
Werkstoff 2.4066号承插焊接法兰

Werkstoff 2.4066号承插焊接法兰

ASTM B564镍200管道法兰
ASTM B564镍200管道法兰

ASTM B564镍200管道法兰

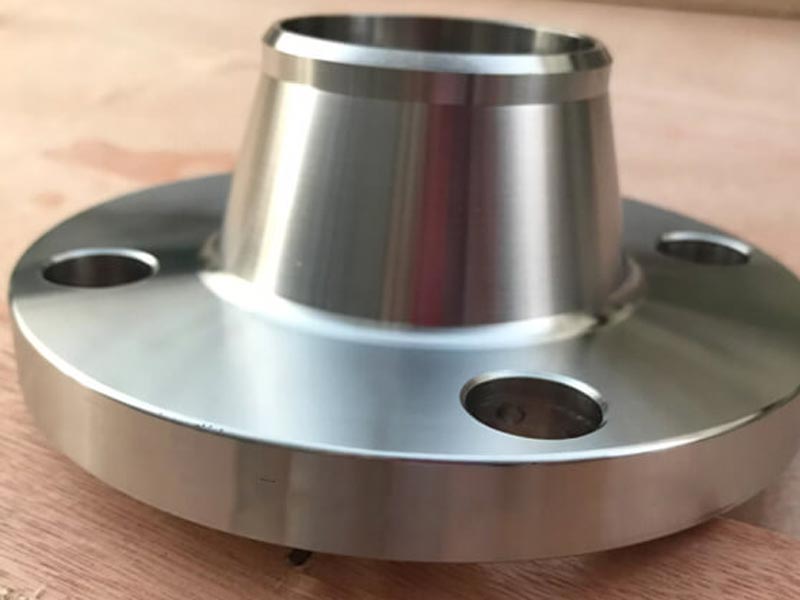

印度镍200法兰制造商

表的内容



镍200法兰材料规格

规格图: 镍200法兰
ASTM/ ASME标准材料 铸铁，铬镍铁合金，低碳钢，不锈钢，合金钢，碳钢，双相钢和超级双相钢，哈氏合金，铜镍，锻铁。
厚度计算按ASME标准 NPS≤18
长度图 (1/2”)(48)
法兰制造工艺
  • 机加工/锻造/热处理
高温图表 150类或400°c(750°F)以上
JIS标准制造商 5万，1万，4万，16万2万3万，6万3千
最小孔径 NPS≤10
维 ASME B16.36, DIN, AWWA C207, B16.47系列A & B, BS1560-3.1, EN-1092, ASME B16.48, API605, BS4504, EN1092, UNI, ISO, MSS S44, IS 2062, ISO70051, API, API7S-43, ANSI/ASME B16.5, API7S-15
压力测试 150lb ~ 2500lb
不同类型的脸 槽和小舌槽，RTJ，平面，搭接面，凸起面，大舌和大内阴和小内阴
接受所有大小类型的订单 盲板，螺纹，搭接，滑套，承插，焊接颈
适用于各种行业 电厂工业
食品加工及制造业
水厂系统
核能的应用
市政管道系统
化石燃料发电厂
石油和天然气工业
法兰制作格式 锻造/板/螺纹
城下出口商 加济阿巴德、迈苏鲁、德里、阿姆斯特丹、芝加哥、德黑兰、悉尼、墨尔本、吉隆坡、印多尔、阿尔帕尼帕特、阿布扎比、加尔各答、巴黎、博帕尔、Ho Ambernath、Kalyan、新加坡、北京、圣巴库、波哥大、雅加达、古瓦哈蒂、安克雷什瓦、Vung Vadodara、珀斯、保罗、阿拉姆、利雅得、巴坦、拉杰果德、阿尔塞昆德拉巴德、新奎松皮姆普里钦奇瓦德、多哈、班加罗尔、上海、斋浦尔、浦那、伦敦、大山、郑州、米兰、纳希克、休斯顿、巴特那、河内、达卡、海得拉巴、麦纳麦、曼谷、首尔、德里、布巴内斯瓦尔、开罗、沙迦、钦奈、卡拉奇、达曼、霍巴尔、墨西哥。维萨卡帕特南、古尔冈、釜山、科钦、吉达、拉各斯、伊斯坦布尔、马德里、卡尔加里、圣地亚哥、泗水、Abu Coimbatore、Navi Minh Ahmedabad、Raipur、Ajman、卢迪亚纳、苏拉特、Shah Jubail、Virar、柔佛州孟买、吉隆坡、塔纳、诺伊达、瓦皮、亚历山大、布里斯班、巴鲁、勒克瑙、孟买、杭州、东比夫利、Tau、迪拜、达拉斯。

印度孟买所有镍200卡瓦法兰制造商一站式车间，请参阅Werkstoff号2.4066凸面法兰尺寸表。


镍200焊接颈法兰尺寸表根据ASME B16.5

镍200焊接颈法兰尺寸表根据ASME B16.5


标准管径(NPS) 介绍过o。d。邓肯外Daimeter ()的法兰 法兰的厚度 凸面直径 基径轮毂 Lengtd Tdru中心 生和直径 轮毂在斜面直径 圆角半径 套接字Deptd
焊缝的脖子(WN) NPT(螺纹)SWRF(插座) 松(搭接) SWRF(插座) 松(搭接)
O 问 R X Y Y Y W B H r Z
1／2 3 - 1/2 7/16 1-3/8 1-3/16 1-7/8 5／8 5／8 多多 .90 点 1／8 3／8
3／4 3-7/8 1／2 1-11/16 1 - 1/2 2-1/16 5／8 5／8 1.09 1．11 1.05 1／8 7/16
1 4-1/4 9／16 2 1-15/16 2-3/16 11/16 11/16 1.36 1.38 1.32 1／8 1／2
1 1/4 4-5/8 5／8 2 - 1/2 2-5/16 2 13/16 13/16 1．70 1.72 1.66 3/16 9／16
1 - 1/2 5 11/16 2-7/8 2-9/16 2-7/16 7／8 7／8 1.95 1．97 1.90 1／4 5／8
2 6 3／4 3-5/8 3-1/16 2 - 1/2 1 1 2.44 2.46 2．38 5/16 11/16
2 - 1/2 7 7／8 4-1/8 3-9/16 4 1-1/8 1-1/8 2.94 2.97 2．88 5/16 3／4
3. 5 15/16 5 4-1/4 4 1-3/16 1-3/16 3.57 3.60 3.50 3／8 13/16
3 - 1/2 份81/2 15/16 半 4-13/16 2-13/16 1 1/4 1 1/4 4.07 4．10 4．00 3／8 7／8
4 9 15/16 6-3/16 5-5/16 3. 1-5/16 1-5/16 4.57 4.60 4．50 7/16 15/16
5 10 15/16 7.5/16 6-7/16 3 - 1/2 1-7/16 1-7/16 5.66 5.69 5.56 7/16 15/16
6 11 1 份81/2 7-9/16 3 - 1/2 1-9/16 1-9/16 6.72 6.75 6.63 1／2 1-1/16
8 13-1/2 1-1/8 10-5/8 9-11/16 4 1-3/4 1-3/4 8.72 8.75 8.63 1／2 1 1/4
10 16 1-3/16 12-3/4 12 4 1-15/16 1-15/16 10.88 10.92 10.75 1／2 1-5/16
12 19 1 1/4 15 14-3/8 4 1/2 2-3/16 2-3/16 12.88 12.92 12.75 1／2 1-9/16
14 21 1-3/8 16-1/4 15-3/4 5 2 3-1/8 14.14 14.18 14.00 1／2 1-5/8
16 23-1/2 1-7/16 18-1/2 18 5 2 - 1/2 3-7/16 16.16 16.19 16.00 1／2 1-3/4
18 25 1-9/16 21 19-7/8 半 2-11/16 3-13/16 18.18 18.20 18.00 1／2 1-15/16
20. 27-1/2 1-11/16 23 22 5-11/16 2-7/8 4-1/16 20.20 20.25 20.00 1／2 2-1/8
24 32 1-7/8 27-1/4 26-1/8 6 3-1/4 4-3/8 24.25 24.25 24.00 1／2 2 - 1/2

根据ASME B16.5和印度孟买最大的小批量JIS nw2200 RTJ法兰制造商和供应商提供的200个镍合金承插焊接法兰重量表。亚博ag取款快速


200镍合金盲法兰最大重量

NPS(公称管径) SORF(滑) 《不扩散核武器条约》(螺纹) SWRF(承插焊接) 松(搭接) BLRF(盲) WRNR(焊颈)
½ 1 1 2 1 2 2
¾ 2 2 2 2 2 2
1 2 2 2 2 2 3.
1¼ 3. 3. 3. 3. 3. 3.
1½ 3. 3. 3. 3. 4 4
2 5 5 5 5 5 6
2½ 8 8 8 8 7 10
3. 9 9 9 9 9 11．5
3½ 11 12 11 11 13 12
4 13 13 13 13 17 １６．５
5 15 15 15 15 20. 21
6 19 19 19 19 27 26
8 30. 30. 30. 30. 47 42
10 43 43 43 43 70 54
12 64 64 64 64 123 88
14 90 90 90 105 140 114
16 106 98 98 140 180 140
18 130 130 130 160 220 165
20. 165 165 165 195 285 197
22 185 185 185 245 355 225
24 220 220 220 275 430 268

ASTM B564 UNS N02200镍合金200法兰温度等级/化学兼容性图表和印度最大的EN Ni 99.2异径法兰制造商之一。

合金200卡瓦法兰额定压力公式

镍法兰 额定压力和温度
°F的温度 符合ASME B16.5标准 300级符合ASME B16.5 按照美国机械工程师协会B16.5的要求分级400 按照ASME B16.5规定的600级 900级符合ASME B16.5 1500级符合ASME B16.5 2500级符合ASME B16.5
-20年到100年 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20. 320 430 640 965 1605 2675
1050 20. 310 410 615 925 1545 2570
1100 20. 255 345 515 770 1285 2145
1150 20. 200 265 400 595 995 1655
1200 20. 155 205 310 465 770 1285
1250 20. 115 150 225 340 565 945
1300 20. 85 115 170 255 430 715
1350 20. 60 80 125 185 310 515
1400 20. 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230

镍200承插焊接法兰尺寸表

标准尺寸 维 镍法兰尺寸尺寸1/2英寸。到2又1/2英寸。
类125
类150		 类300 类400 类600 类900 类1500 类2500
英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸。 毫米 英寸 毫米
1／2 一个 3 1/2 88.9 3 3/4 95.2 3 3/4 95.2 3 3/4 95.2 4 3/4 121 4 3/4 121 5 1/4 133.4
b 7/16 11．1 9／16 14．3 9／16 14．3 9／16 14．3 7／8 22.2 7／8 22.2 1 3/16 30.2
D2 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9 1 3/8 34.9
D1 2 3/8 60.3 2 5/8 66.7 2 5/8 66.7 2 5/8 66.7 3 1/4 82.6 3 1/4 82.6 3 1/2 88.9
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 5／8 15.9 5／8 15.9 5／8 15.9 7／8 22.2 7／8 22.2 7／8 22.2
3／4 一个 3 7/8 98.4 4 5/8 117.5 4 5/8 117.5 4 5/8 117.5 5 1/8 130 5 1/8 130 5 1/2 139.7
b 1／2 12．7 5／8 15.9 5／8 15.9 5／8 15.9 1 25.4 1 25.4 1 1/4 31.8
D2 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9 1 11/16 42.9
D1 2 3/4 69.8 3 1/4 82.5 3 1/4 82.5 3 1/4 82.5 3 1/2 88.9 3 1/2 88.9 3 3/4 95.2
n 4 4 4 4 4 4 4 4 4 4 4 - 4 44
d 5／8 15.9 3／4 19 3／4 19 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2
1 一个 4 1/4 108 4 7/8 123.8 4 7/8 123.8 4 7/8 123.8 5 7/8 149.2 5 7/8 149.2 6 1/4 159
b 9／16 14．3 11/16 17．5 11/16 17．5 11/16 17．5 1 1/8 28.6 1 1/8 28.6 1 3/8 34.9
D2 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8 2 50.8
D1 3 1/8 79.4 3 1/2 88.9 3 1/2 88.9 3 1/2 88.9 4 102 4 102 4 1/4 108
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 25.4
1 1/4 一个 4 5/8 117.5 5 1/4 133.4 5 1/4 133.4 5 1/4 133.4 6 1/4 159 6 1/4 159 7 1/4 184.2
b 5／8 15.9 3／4 19 13/16 20.6 13/16 20.6 1 1/8 28.6 1 1/8 28.6 １ 1/2 38.1
D2 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5 2个半 63.5
D1 3 1/2 88.9 3 7/8 98.4 3 7/8 98.4 3 7/8 98.4 4 3/8 111 4 3/8 111 5 1/8 130
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 15.9 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
１ 1/2 一个 5 127 6 1/8 155.6 6 1/8 155.6 6 1/8 155.6 7 177.8 7 177.8 8 203
b 11/16 17．5 13/16 20.6 7／8 22.2 7／8 22.2 1 1/4 31.8 1 1/4 31.8 1 3/4 44.5
D2 2 7/8 73 98 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73 2 7/8 73
D1 3 7/8 4 4 1/2 114 4 1/2 114 4 1/2 114 4 7/8 124 4 7/8 124 5 3/4 146
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4
d 5／8 ．15.9 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8
2 一个 6 152.4 6 1/2 165.1 6 1/2 165.1 6 1/2 165.1 8 1/2 215.9 8 1/2 215.9 9 1/4 234.9
b 3／4 19 7／8 22.2 1 25.4 1 25.4 １ 1/2 38.1 １ 1/2 38.1 2 50.8
D2 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1 3 5/8 92.1
D1 4 3/4 121 5 127 5 127 5 127 6 1/2 165.1 6 1/2 165.1 6 3/4 171
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 3／4 19 3／4 19 3／4 19 1 25.4 1 25.4 1 1/8 28.6
2个半 一个 7 177.8 7 1/2 190.5 7 1/2 190.5 7 1/2 190.5 9 5/8 244 9 5/8 244 10 1/2 266.7
b 7／8 22.2 1 25.4 1 1/8 28.6 1 1/8 28.6 1 5/8 41.3 1 5/8 41.3 2 1/4 57.2
D2 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 104.8 4 1/8 105 4 1/8 105 4 1/8 105
D1 5 1/2 139.7 5 7/8 149.2 5 7/8 149.2 5 7/8 149.2 7 1/2 190.5 7 1/2 190.5 7 3/4 197
n 4 4 8 8 8 8 8 8 8 8 8 8 8 8
d 3／4 19 7／8 22.2 7／8 22.2 7／8 22.2 1 1/8 28.6 1 1/8 28.6 1 1/4 31.8

UNS N02200化学成分

镍200法兰化学成分，%
(加上镍钴) ≥99.0
碳 ≤0.15
硅 ≤0.35
硫 ≤0.01
铜 ≤0.25
铁 ≤0.40
锰 ≤0.35

Werkstoff编号2.4066凸面法兰螺栓和螺柱图

150#法兰符合ANSI B16.5 300#法兰符合ANSI B16.5 600#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/16的射频 环槽面 1/16的射频 环槽面 1/4射频 环槽面
1／2 4 0．50 2 - - - - - - 4 0．50 2 - 1/2 3. 4 0．50 3. 3.
3／4 4 0．50 2 - 1/2 - - - - - - 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 4 0．50 2 - 1/2 3. 4 0．63 3. 3 - 1/2 4 0．63 3 - 1/2 3 - 1/2
1 1/4 4 0．50 4 3-1/4 4 0．63 3-1/4 3-3/4 4 0．63 3-3/4 3-3/4
1 - 1/2 4 0．50 4 3-1/4 4 ０．７５ 3 - 1/2 4 4 ０．７５ 4-1/4 4-1/4
2 4 0．63 3-1/4 3-3/4 8 0．63 3 - 1/2 4 8 0．63 4-1/4 4-1/4
2 - 1/2 4 0．63 3 - 1/2 4 8 ０．７５ 4 4 1/2 8 ０．７５ 4-3/4 4-3/4
3. 4 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 4-3/4 8 ０．７５ 5 5
3 - 1/2 8 0．63 3 - 1/2 4 8 ０．７５ 4-1/4 5 8 0.88 半 半
4 8 0．63 3 - 1/2 4 8 ０．７５ 4 1/2 5 8 0.88 5-3/4 5-3/4
5 8 ０．７５ 3-3/4 4-1/4 8 ０．７５ 4-3/4 5-1/4 8 1．00 六个半 六个半
6 8 ０．７５ 4 4 1/2 12 ０．７５ 4-3/4 半 12 1．00 6-3/4 6-3/4
8 8 ０．７５ 4-1/4 4-3/4 12 0.88 半 6 12 1.13 5 7-3/4
10 12 0.88 4 1/2 5 16 1．00 6-1/4 6-3/4 16 1．25 份81/2 份81/2
12 12 0.88 4-3/4 5-1/4 16 1.13 6-3/4 7-1/4 20. 1．25 8-3/4 8-3/4
14 12 1．00 5-1/4 5-3/4 20. 1.13 7 5 20. 1.38 9-1/4 9-1/4
16 16 1．00 5-1/4 5-3/4 20. 1．25 5 8 20. １．５０ 10 10
18 16 1.13 5-3/4 6-1/4 24 1．25 7-3/4 81/4 20. 1.63 10-3/4 10-3/4
20. 20. 1.13 6-1/4 6-3/4 24 1．25 8 8-3/4 24 1.63 11-1/4 已经降至11
24 20. 1．25 6-3/4 7-1/4 24 １．５０ 9 10 24 1.88 13 13-1/4

900#法兰符合ANSI B16.5 1500#法兰符合ANSI B16.5 2500#法兰符合ANSI B16.5
正常管尺寸 #螺栓和螺栓 螺栓和螺柱的直径 螺栓长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度 #螺栓和螺栓 螺栓和螺栓的直径 钉的长度
1/4射频 环槽面 1/4射频 环槽面 1/4射频 环槽面
1／2 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-1/4 4-1/4 4 ０．７５ 4-3/4 4-3/4
3／4 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 4 1/2 4 1/2 4 ０．７５ 5 5
1 4 0.88 5 5 4 0.88 5 5 4 0.88 半 半
1 1/4 4 0.88 5 5 4 0.88 5 5 4 1．00 6 6
1 - 1/2 4 1．00 半 半 4 1．00 半 半 4 1.13 6-3/4 6-3/4
2 8 0.88 5-3/4 5-3/4 8 0.88 5-3/4 5-3/4 8 1．00 7 7
2 - 1/2 8 1．00 6-1/4 6-1/4 8 1．00 6-1/4 6-1/4 8 1.13 7-3/4 8
3. 8 0.88 5-3/4 5-3/4 8 1.13 7 7 8 1．25 8-3/4 9
4 8 1.13 6-3/4 6-3/4 8 1．25 7-3/4 7-3/4 8 １．５０ 10 10-1/4
5 8 1．25 5 5 8 １．５０ 九又四分之三 九又四分之三 8 1．75 11-3/4 12-1/4
6 12 1.13 5 7-3/4 12 1.38 10-1/4 10 1/2 8 2．00 13-1/2 14
8 12 1.38 8-3/4 8-3/4 12 1.63 已经降至11 11-3/4 12 2．00 15 15-1/2
10 16 1.38 9-1/4 9-1/4 12 1.88 13-1/4 13-1/2 12 2．50 19-1/4 20.
12 20. 1.38 10 10 16 2．00 14-3/4 15-1/4 12 2.75 21-1/4 22
14 20. １．５０ 10-3/4 11 16 2．25 16 16-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
16 20. 1.63 11-1/4 已经降至11 16 2．50 17-1/2 18-1/2 - - - - - - - - - - - - - - - - - - - - - - - -
18 20. 1.88 12-3/4 13-1/4 16 2.75 19-1/2 20-3/4 - - - - - - - - - - - - - - - - - - - - - - - -
20. 20. 2．00 13-3/4 14-1/4 16 3．00 21-1/4 22-1/4 - - - - - - - - - - - - - - - - - - - - - - - -
24 20. 2．50 17-1/4 18 16 3.50 24-1/4 25-1/2 - - - - - - - - - - - - - - - - - - - - - - - -

镍合金200法兰厚度计算和印度孟买N02200平面法兰的宽库存和制造商。

压力容器镍法兰厚度计算

镍200法兰壁厚
标准管径(NPS) O.D. (Daimeter之外) 原理图10 原理图20 原理图30 STD墙外尺寸 原理图40 原理图60 外径Hvy外径 80年计划 100年计划 120年计划 140年计划 160年计划 XX Hvy
½ 0．84 0.083 ．.. ．.. 0.109 0.109 ．.. 0.147 0.147 ．.. ．.. ．.. 0.188 0.294
¾ 1.05 0.083 ．.. ．.. 0.113 0.113 ．.. 0.154 0.154 ．.. ．.. ．.. 0.219 0.308
1 1.315 0.109 ．.. ．.. 0.133 0.133 ．.. 0.179 0.179 ．.. ．.. ．.. 0．25 0.358
1¼ 1.66 0.109 ．.. ．.. 0．14 0．14 ．.. 0.191 0.191 ．.. ．.. ．.. 0．25 0.382
1½ 1．9 0.109 ．.. ．.. 0.145 0.145 ．.. 0．2 0．2 ．.. ．.. ．.. 0.281 0．4
2 2.375 0.109 ．.. ．.. 0.154 0.154 ．.. 0.218 0.218 ．.. ．.. ．.. 0.344 0.436
2½ 2.875 0．12 ．.. ．.. 0.203 0.203 ．.. 0.276 0.276 ．.. ．.. ．.. 0.375 0.552
3. 3．5 0．12 ．.. ．.. 0.216 0.216 ．.. 0.3 0.3 ．.. ．.. ．.. 0.438 0．6
3½ 4 0．12 ．.. ．.. 0.226 0.226 ．.. 0.318 0.318 ．.. ．.. ．.. ．.. 0.636
4 4．5 0．12 ．.. ．.. 0.237 0.237 ．.. 0.337 0.337 ．.. 0.438 ．.. 0.531 0.674
5 5.563 0.134 ．.. ．.. 0.258 0.258 ．.. 0.375 0.375 ．.. 0．5 ．.. 0.625 ０．７５
6 6.625 0.134 ．.. ．.. 0.28 0.28 ．.. 0.432 0.432 ．.. 0.562 ．.. 0.719 0.864
8 8.625 0.148 0．25 0.277 0.322 0.322 0.406 0．5 0．5 0.594 0.719 0.812 0.906 0.875
10 10.75 0.165 0．25 0.307 0.365 0.365 0．5 0．5 0.594 0.719 0.844 1 1.125 1
12 12.75 0．18 0．25 ０．３３ 0.375 0.406 0.562 0．5 0.688 0.844 1 1.125 1.312 1
14 14 0．25 0.312 0.375 0.375 0.438 0.594 0．5 ０．７５ 0.938 1.094 1．25 1.406 ．..
16 16 0．25 0.312 0.375 0.375 0．5 0.656 0．5 0.844 1.031 1.219 1.438 1.594 ．..
18 18 0．25 0.312 0.438 0.375 0.562 ０．７５ 0．5 0.938 1.156 1.375 1.562 1.781 ．..
20. 20. 0．25 0.375 0．5 0.375 0.594 0.812 0．5 1.031 1.281 1．5 1．75 1.969 ．..
22 22 0．25 ．.. ．.. 0.375 ．.. ．.. 0．5 ．.. ．.. ．．．． ．．．． ．．．． ．．．．
24 24 0．25 0.375 0.562 0.375 0.688 0.969 0．5 1.219 1.531 1.812 2.062 2.344 ．．．．
26 26 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
30. 30. 0.312 0．5 0.625 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
36 36 0.312 0．5 0.625 0.375 ０．７５ ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
40 40 ．．．． ．．．． ．．．． 0.375 ．．．． ．．．． 0．5 ．．．． ．．．． ．．．． ．．．． ．．．． ．．．．
42 42 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．
48 48 ．．．．．．．． ．．．．．．．． ．．．．．．．． 0.375 ．．．．．．．． ．．．．．．．． 0．5 ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．． ．．．．．．．．

ASTM B564 UNS N02200镍合金200法兰公差表

镍法兰 公差表
一个 O.D.(外径)
  • 外径(外径)≤24"时:±1/16"(1.6毫米)
  • 外径大于24"时:±1/8"(3.2毫米)
D 内径(身份证)
  • 10"及更小:±1/32" (0.8 mm)
  • 12"至18":+1/8" (3.2 mm)
  • 20"及以上:-1/16" (1.6 mm)
B 接触面直径
  • 1/16"凸面:±1/32" (0.8 mm)
  • 1/4" RF(凸起面)，T/G(舌和沟)，(公和母)，(m/f):±1/64"(0.4毫米)
J 轮毂根部的直径
  • 当轮毂底座为24"或更小:±1/16"(1.6毫米)
  • 当轮毂底座超过24"时:±1/8"(3.2毫米)
H 轮毂在焊接点的直径
  • 5"及更小:+3/32" (2.4 mm)， -1/32" (0.8 mm)
  • 6"及以上:+5/32" (4.0 mm)， -1/32 (0.8 mm)
P 钻井
  • 圆形螺栓:±1/16" (1.6 mm)
  • 螺栓孔间距:±1/32" (0.8 mm)
螺栓圆相对端面的偏心率
  • 2 1/2"和更小的±1/32"(0.8毫米)最大
  • 3"及更大±1/16" (1.6 mm)最大
C 厚度
  • 18"及更小:±1/8" (3.2 mm)， -0"
  • 20"及以上:±3/16" (4.8 mm)， -0"
K 中心的长度
  • 10"及更小:±1/16" (1.6 mm)
  • 12"及以上:±1/8" (3.2 mm)

UNS N02200法兰垫片图

正常管尺寸 垫片id(内径)
 垫片外径(外径)
150磅 300磅 400磅 600磅 900磅
1／2 0．84 1.875 2.125 2.125 2.125 2．50
3／4 1．06 2．25 2.625 2.625 2.625 2.75
1 1.31 2.625 2.875 2.875 2.875 3.125
1 1/4 1.66 3. 3.25 3.25 3.25 3.50
１ 1/2 1.91 3.375 3．75 3．75 3．75 3.875
2 2．38 4.125 4.375 4.375 4.375 5.625
2个半 2．88 4.875 5.125 5.125 5.125 6．50
3. 3.50 5.375 5.875 5.875 5.875 6.625
4 4．50 6.875 7.125 7．00 7.625 8.125
5 5.56 7.75 8.50 8.375 9.50 9.75
6 6.62 8.75 9.875 9.75 10.50 11.375
8 8.62 11 12.125 12.00 12.625 14.125
10 10.75 13.375 14.25 14.125 15.75 17.125
12 12.75 16.125 16.625 16.50 18.00 19.625

镍200 UNS N02200相当于

标准 材料NR。 爹妈 JIS 废话 GOST 使用其 在
镍200法兰 2.4066 N02200 2200年西北 NA 11 НП2 n - 100 m 倪99.2

合金200平面法兰机械性能

元素 屈服强度(偏移量0.2%) 伸长 密度 熔点 抗拉强度
镍200法兰 Psi - 21500, MPa - 148 45% 8.9克/立方厘米 1446°c(2635°f) Psi - 67000, MPa - 462

镍200管道法兰物理性能

镍200法兰的物理性能
密度 熔化范围 比热 居里温度
磅/3. 克/厘米3. °F °C 英热单位/磅*°F J /公斤*°C °F °C
0.321 8.89 2615 - 2635 1435 - 1446 0.109 456 680 360

我们库存一系列类型的镍200法兰在印度

镍200焊接颈法兰
镍200焊接颈法兰
合金200盲法兰
合金200盲法兰
UNS N02200滑动法兰
UNS N02200滑动法兰
Werkstoff 2.4066号承插焊接法兰
Werkstoff 2.4066号承插焊接法兰
200镍合金眼镜盲法兰
200镍合金眼镜盲法兰
JIS nw2200 RTJ法兰
JIS nw2200 RTJ法兰
ASTM B564镍N02200平面法兰
ASTM B564镍N02200平面法兰
EN Ni 99.2孔板法兰
EN Ni 99.2孔板法兰


我们最近提供的各种镍200法兰的一些国家:

150类，4英寸，SCH 10, ANSI B16.5，镍合金法兰 新加坡，南非，巴林
8英寸，300级，合金200盲法兰 英国，澳大利亚，菲律宾，尼日利亚
150lb, 10英寸，SCH 20, RF, UNS N02200焊接颈法兰 阿联酋，香港，阿曼，马来西亚
PN16, DN80, EN1092-2, RF，镍200卡套法兰 伊朗，智利，新加坡，意大利
类别600,RF, STD, dn200，锻造，Werkstoff编号2.4066凸面法兰 挪威、土耳其、阿拉伯联合酋长国(阿联酋)、马来西亚
SCH 120, RF, 12英寸，2500级，200镍合金承插焊接法兰 英国，墨西哥，埃及，西班牙
2500lb, ASA B16.5, RF, 6英寸，JIS nw2200 RTJ法兰 艾灵顿-美国，波兰，英国，加拿大
16英寸，射频，ASME B16.47, UNS N02200镍合金200法兰 马来西亚，菲律宾，加拿大，新加坡
150至2500级，18英寸，射频，EN Ni 99.2异径法兰 罗马尼亚，欧洲，日本，马来西亚
RF, STD, API 6, dn200, 20英寸，600#，镍合金200法兰 中国，马来西亚，瑞典，哥伦比亚
AMSE B16.5, SCH 30S, 2英寸，镍N02200平面法兰 马来西亚，欧洲，英国，阿联酋
ASME B16.5, 900LB，镍200焊接颈法兰 比利时，菲律宾，达曼-KSA，印度尼西亚。
bs10 D级，16英寸，STD镗孔，UNS N02200法兰 泰国，欧洲，卡塔尔，法国。
Class 1500, ANSI B16.5, 2英寸，RF, ASTM B564镍200法兰 泰国，德国，马来西亚，捷克
300LB, SCH 20, 4英寸，凸起面，镍200盲法兰 孟加拉国，马来西亚，芬兰，美国
dn600, 22英寸，ASME B16.5，镍法兰 马来西亚、香港、阿曼、阿联酋
ASME B16.5, 4英寸，镍200板法兰 巴林，南非，新加坡
10英寸，SCH 60, 300类，RF, ASTM B564 N02200镍合金法兰 泰国，欧洲，法国，卡塔尔
22英寸，ANSI B16.5, SCH 70, 2500级，镍200 RTJ法兰 挪威、马来西亚、阿拉伯联合酋长国(阿联酋)、土耳其
